스퍼터링은 매우 다재다능한 진공 증착 기술로, 광범위한 첨단 기술 산업에서 재료의 초박막을 만드는 데 사용됩니다. 주요 응용 분야는 반도체, 광학 렌즈, 하드 드라이브와 같은 데이터 저장 장치, 태양광 패널 제조 및 절삭 공구부터 건축용 유리까지 모든 것에 내구성 있거나 장식적인 코팅을 적용하는 데서 찾을 수 있습니다.
스퍼터링이 널리 사용되는 핵심 이유는 탁월한 제어력입니다. 이를 통해 엔지니어는 사실상 모든 재료에서 기판 위에 매우 균일하고 밀도가 높으며 순수한 박막을 증착할 수 있으며, 이는 현대 전자 제품 및 첨단 재료에 매우 중요합니다.

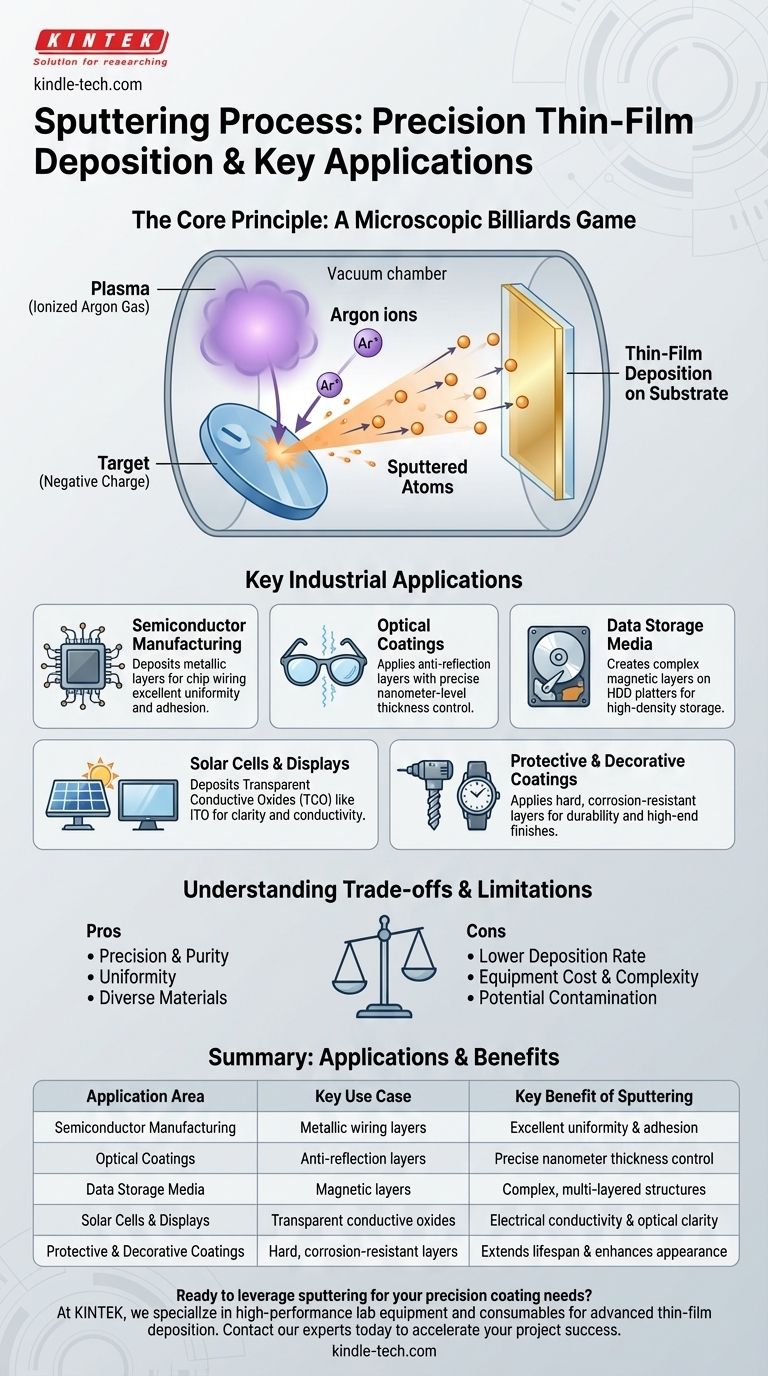

핵심 원리: 미시적인 당구 게임
스퍼터링의 응용 분야를 이해하려면 먼저 그 메커니즘을 이해해야 합니다. 이는 본질적으로 진공 챔버 내에서 일어나는 화학적 과정이 아닌 물리적 과정입니다.
플라즈마 생성
이 공정은 소량의 불활성 기체, 거의 항상 아르곤(Ar)을 진공 챔버에 주입하는 것으로 시작됩니다. 고전압이 인가되어 아르곤 원자에서 전자가 제거되면서 플라즈마라고 불리는 빛나는 이온화 가스가 생성됩니다.
타겟 충돌
증착될 재료인 타겟(target)에는 음전하가 부여됩니다. 이로 인해 플라즈마의 양전하를 띤 아르곤 이온이 끌어당겨져 고속으로 타겟에 충돌하게 됩니다.
박막 증착
각 충돌은 미시적인 당구공의 브레이크처럼 작용하여 타겟 재료의 원자를 떼어내거나 "스퍼터링"합니다. 이렇게 방출된 원자는 진공 챔버를 통과하여 기판(코팅되는 물체) 위에 안착하여 점차 얇고 균일한 막을 형성합니다.
스퍼터링이 뛰어난 분야: 주요 산업 응용 분야
이 공정의 정밀하고 제어 가능한 특성은 나노미터 규모의 재료 특성이 중요한 분야에서 필수적입니다.
반도체 제조
집적 회로(마이크로칩) 제작에서 스퍼터링은 칩의 배선 및 연결을 형성하는 다양한 금속층을 증착하는 데 사용됩니다. 이 공정은 실리콘 웨이퍼 전체에 걸쳐 우수한 균일성을 제공하고 강력한 접착력을 가진 밀도 높은 막을 생성하여 신뢰성에 필수적입니다.
광학 코팅
스퍼터링은 안경 렌즈, 카메라 렌즈 및 기타 광학 장치에 반사 방지 코팅을 적용하는 표준 방법입니다. 나노미터 수준까지 막 두께를 정밀하게 제어함으로써 제조업체는 렌즈가 특정 파장의 빛과 상호 작용하는 방식을 미세 조정할 수 있습니다.
데이터 저장 매체
하드 디스크 드라이브(HDD) 플래터 및 기타 자기 저장 매체의 자기층은 스퍼터링을 사용하여 증착됩니다. 이는 고밀도 데이터 저장을 위해 필요한 정밀한 자기 특성을 가진 복잡한 다층 구조를 생성하는 유일한 방법입니다.
태양 전지 및 디스플레이
많은 태양광 패널과 평면 디스플레이(LCD 또는 OLED 화면 등)에는 투명 전도성 산화물(TCO) 층이 필요합니다. 스퍼터링은 산화인듐주석(ITO)과 같은 재료를 증착하는 데 사용되며, 이는 전기 전도성을 가지면서도 광학적으로 투명합니다.
보호 및 장식 코팅
스퍼터링은 산업용 절삭 공구, 드릴 비트 및 기계 부품에 매우 단단하고 부식 방지 코팅을 적용하여 수명을 크게 연장하는 데 사용됩니다. 또한 시계, 설비 또는 소비자 가전 제품에 금속 광택을 입히는 고급 장식 마감재에도 사용됩니다.
절충점 및 한계 이해하기
스퍼터링은 강력하지만 모든 문제에 대한 해결책은 아닙니다. 객관성을 유지하려면 그 절충점을 인정해야 합니다.
증착 속도가 요인이 될 수 있음
열 증착과 같은 다른 방법과 비교할 때 스퍼터링은 증착 속도가 느릴 수 있습니다. 매우 두꺼운 막이나 극도로 높은 처리량이 필요한 응용 분야의 경우 이는 상당한 제약이 될 수 있습니다.
장비 비용 및 복잡성
스퍼터링 시스템, 특히 비전도성 재료에 무선 주파수(RF) 전원 공급 장치를 사용하는 시스템은 복잡하며 단순한 증착 기술에 비해 상당한 자본 투자를 필요로 합니다.
오염 가능성
최종 막의 품질은 전적으로 타겟 재료의 순도와 진공 환경에 따라 달라집니다. 타겟의 불순물은 기판으로 전달될 수 있으며, 챔버의 잔류 가스는 막을 오염시킬 수 있습니다.
대규모에서의 균일성 문제
작은 기판에는 우수하지만, 매우 넓은 영역(예: 1미터 이상의 음극)에 걸쳐 완벽한 막 두께 균일성을 유지하는 것은 어려울 수 있습니다. 이를 위해서는 플라즈마 밀도를 고르게 관리하기 위한 정교한 장비 설계가 필요합니다.
목표에 맞는 올바른 선택하기
증착 방법을 선택하는 것은 최종 제품의 요구 사항에 전적으로 달려 있습니다.
- 정밀도, 순도 및 막 품질이 주요 관심사인 경우: 스퍼터링은 복잡한 전자 제품 및 광학 장치에 대해 밀도가 높고 균일하며 잘 접착된 막을 만드는 데 탁월한 선택입니다.
- 복잡한 합금 또는 고융점 재료 코팅이 주요 관심사인 경우: 스퍼터링은 열 증착으로는 처리할 수 없는 재료의 증착을 허용하면서, 열을 가하지 않고 원자 단위로 재료를 증착하기 때문에 뛰어납니다.
- 저비용, 고속 코팅이 주요 관심사인 경우: 덜 까다로운 응용 분야의 경우 더 빠르고 저렴할 수 있는 열 증착과 같은 단순한 방법을 평가해야 할 수 있습니다.
궁극적으로 스퍼터링 공정의 근본적인 강점과 약점을 이해하면 특정 엔지니어링 과제에 적합한 도구를 선택할 수 있습니다.
요약표:
| 응용 분야 | 주요 사용 사례 | 스퍼터링의 주요 이점 |
|---|---|---|
| 반도체 제조 | 마이크로칩의 금속 배선층 증착 | 신뢰성을 위한 우수한 균일성과 강력한 접착력 |
| 광학 코팅 | 렌즈에 반사 방지층 적용 | 특정 파장의 빛에 대한 정밀한 나노미터 수준의 두께 제어 |
| 데이터 저장 매체 | 하드 드라이브 플래터에 자기층 생성 | 정밀한 자기 특성을 가진 복잡한 다층 구조 형성 능력 |
| 태양 전지 및 디스플레이 | 투명 전도성 산화물(예: ITO) 증착 | 전기 전도성과 광학적 투명성을 결합 |
| 보호 및 장식 코팅 | 공구에 단단하고 부식 방지 코팅 적용 및 소비재에 장식 마감 처리 | 제품 수명을 연장하고 외관을 향상시키는 밀도 높고 내구성 있는 막 생성 |
