프레스의 주요 구성 요소는 무엇인가요? 유압 프레스의 핵심 부품 가이드

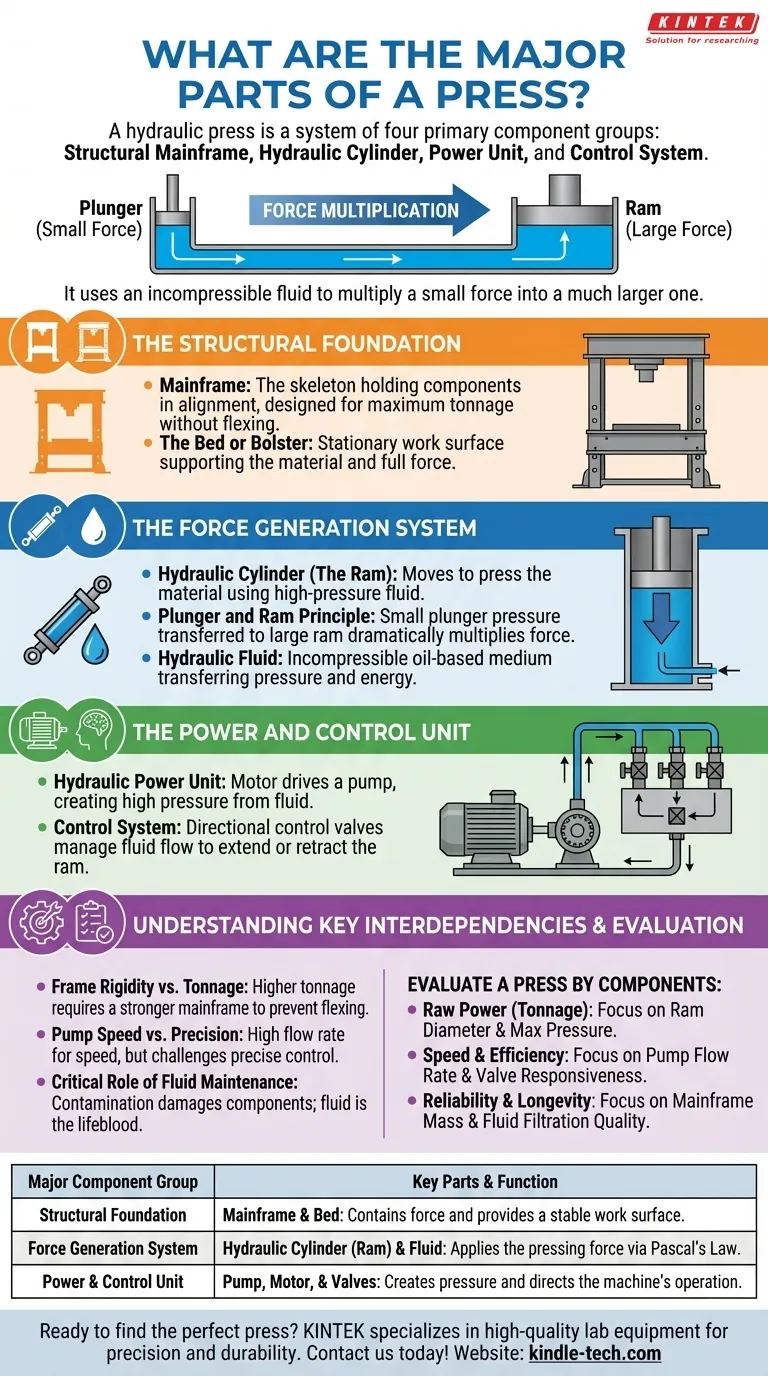

본질적으로 유압 프레스는 네 가지 주요 구성 요소 그룹으로 이루어진 시스템입니다. 여기에는 힘을 가두는 구조적 본체(프레임), 힘을 가하는 유압 실린더, 유체 압력을 생성하는 동력 장치, 작동을 지시하는 제어 시스템이 포함됩니다. 다른 모든 부품은 이러한 기본 기능 중 하나를 지원하는 역할을 합니다.

프레스는 간단한 원리로 작동합니다. 즉, 비압축성 유체를 사용하여 작은 힘을 훨씬 더 큰 힘으로 증폭시키는 것입니다. 프레임, 실린더 및 동력 장치가 상호 작용하는 방식을 이해하는 것이 전체 기계가 막대한 힘을 생성하고 제어하는 방식을 이해하는 열쇠입니다.

구조적 기반

프레스 구조의 전체 목적은 작동 중에 발생하는 막대한 힘을 안전하게 가두는 것입니다. 이는 정밀 작업에 필요한 강성과 안정성을 제공합니다.

본체 (Mainframe)

본체는 프레스의 골격입니다. 모든 다른 구성 요소를 올바른 정렬 상태로 유지하며, 기계의 최대 정격 톤수에서 휘거나 고장 나지 않도록 설계되었습니다.

베드 또는 볼스터 (Bed or Bolster)

이것은 프레스의 고정된 작업 표면입니다. 프레스할 재료는 베드 위에 놓이며, 베드는 위쪽 실린더에서 가해지는 전체 힘을 지탱하도록 제작되었습니다.

힘 생성 시스템

이것은 프레스의 심장부로, 유압 원리가 물리적 움직임과 동력으로 변환되는 곳입니다. 이 시스템은 밀폐된 유체에 가해진 압력이 감쇠 없이 전달되는 파스칼의 법칙을 기반으로 합니다.

유압 실린더 (램)

램은 재료를 누르기 위해 움직이는 대형 실린더와 피스톤 어셈블리입니다. 고압 유압유가 이 실린더로 펌핑되어 상당한 힘으로 피스톤을 아래로 밀어냅니다.

플런저 및 램 원리

대부분의 프레스는 두 개의 연결된 실린더, 즉 작은 실린더(플런저)와 큰 실린더(램)를 사용합니다. 동력 장치는 작은 플런저 실린더의 유체에 압력을 가합니다. 이 동일한 압력은 훨씬 더 큰 표면적을 가진 램 실린더로 전달되어 출력 힘을 극적으로 증폭시킵니다.

유압유

일반적으로 오일 기반 유체인 이것은 압력을 전달하는 매체입니다. 효과적으로 작동하려면 비압축성, 즉 압력 하에서 부피가 줄어들지 않아야 하며, 펌프에서 램으로 에너지가 효율적으로 전달되도록 합니다.

동력 및 제어 장치

이 시스템은 프레스의 "엔진과 두뇌"입니다. 동력을 생성하고 기계가 언제 어떻게 힘을 가해야 하는지를 지시합니다.

유압 동력 장치

이 장치는 펌프를 구동하는 모터로 구성됩니다. 펌프는 저장소에서 유압유를 끌어와 시스템 실린더로 밀어 넣어 작동에 필요한 고압을 생성하는 역할을 합니다.

제어 시스템

일련의 방향 제어 밸브가 유압유의 흐름을 관리합니다. 이러한 밸브를 열고 닫음으로써 작업자는 고압 유체를 램을 확장하거나 수축하도록 지시하여 전체 프레스 사이클을 제어할 수 있습니다.

핵심 상호 의존성 이해

프레스의 효율성은 개별 부품의 품질뿐만 아니라 부품들이 어떻게 함께 작동하는지에 달려 있습니다. 한 구성 요소의 변경은 다른 구성 요소의 성능에 직접적인 영향을 미칩니다.

프레임 강성과 톤수

더 높은 톤수를 위해 설계된 프레스는 비례적으로 더 강력하고 견고한 본체를 필요로 합니다. 약한 프레임은 부하 하에서 휘어지게 되어 부정확한 프레스 작업과 잠재적인 장비 고장을 초래합니다.

펌프 속도와 정밀도

펌프의 유량은 램이 이동할 수 있는 속도를 결정합니다. 높은 유량은 더 빠른 사이클 시간을 가능하게 하지만, 정교한 밸브 시스템 없이는 매우 느리고 정밀한 움직임을 제어하기가 더 어려울 수 있습니다.

유체 유지보수의 중요 역할

유압유는 시스템의 생명선입니다. 먼지나 이물질로 인한 오염은 펌프와 제어 밸브 내부의 정밀한 공차를 빠르게 손상시켜 압력 손실, 불규칙한 작동 및 값비싼 고장을 초래할 수 있습니다.

구성 요소를 통해 프레스를 평가하는 방법

이러한 핵심 부품을 이해하면 사양을 기반으로 기계의 기능을 더 잘 평가할 수 있습니다.

• 주요 관심사가 순수한 힘(톤수)인 경우: 램 실린더의 직경과 동력 장치의 최대 압력 등급이 가장 중요한 측정 기준입니다.
• 주요 관심사가 속도와 효율성인 경우: 펌프의 유량(종종 분당 갤런 단위)과 제어 밸브의 응답성이 검토해야 할 사항입니다.
• 주요 관심사가 신뢰성과 수명인 경우: 본체의 질량과 구조, 그리고 시스템의 유체 여과 품질이 내구성 있는 기계를 나타내는 가장 좋은 지표입니다.

궁극적으로 이러한 주요 부품을 알면 복잡한 기계가 단일 목표 달성을 위해 상호 연결된 구성 요소의 논리적인 시스템으로 변모합니다.

요약표:

주요 구성 요소 그룹	핵심 부품 및 기능
구조적 기반	본체 및 베드: 힘을 가두고 안정적인 작업 표면을 제공합니다.
힘 생성 시스템	유압 실린더(램) 및 유체: 파스칼의 법칙을 통해 누르는 힘을 가합니다.
동력 및 제어 장치	펌프, 모터 및 밸브: 압력을 생성하고 기계 작동을 지시합니다.
