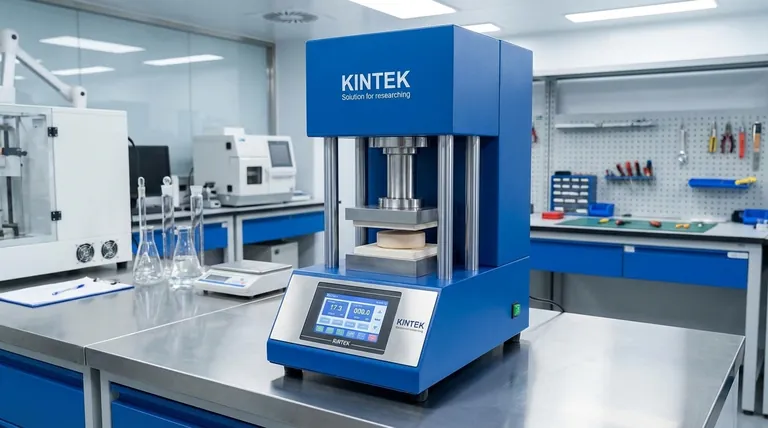

본질적으로 유압 프레스는 세 가지 주요 시스템으로 구성됩니다. 구조적 메인프레임, 유압 동력 및 제어 시스템, 그리고 유체 압력을 기계적 힘으로 변환하는 실린더입니다. 이 부품들은 비압축성 유체(일반적으로 오일)를 활용하여 작은 초기 힘을 훨씬 더 큰 출력 힘으로 증폭시키기 위해 일제히 작동합니다.
유압 프레스는 에너지를 생성하는 것이 아니라 힘을 증폭시키는 장치입니다. 작은 면적에 가해진 작은 힘이 압력을 생성하고, 이 압력이 큰 면적에 가해질 때 막대한 출력 힘이 발생한다는 사실을 이해하는 것이 모든 개별 부품이 응집력 있는 전체로 기능하는 방식을 파악하는 열쇠입니다.
유압 프레스의 기본 시스템
유압 프레스는 단순히 무작위로 모인 부품들의 집합이 아닙니다. 세 가지의 뚜렷하지만 상호 연결된 시스템으로 이해하는 것이 가장 좋으며, 각 시스템은 중요한 역할을 수행합니다.
1. 메인프레임: 구조적 골격
메인프레임은 프레스가 생성하는 엄청난 힘을 견디는 데 필요한 견고한 구조를 제공합니다. 이는 다른 모든 구성 요소를 고정하고 작동 중 안정성과 안전을 보장합니다.
이 구조는 일반적으로 고강도 강철로 만들어지며, 작업물이 놓이는 베드(bed) 또는 베이스 플레이트(base plate)와 메인 실린더를 수용하거나 지지하는 상부 빔을 포함합니다.
2. 동력 장치: 기계의 심장
동력 장치는 기계를 구동하는 고압 유압 유체를 생성하고 이동시키는 역할을 합니다. 이는 기계 동력의 원천입니다.
이 시스템에는 펌프를 구동하는 모터(일반적으로 전기 모터)가 포함됩니다. 펌프는 저장 탱크(reservoir)에서 유체를 끌어와 압력을 가하여 유압 회로로 밀어 넣습니다.
3. 제어 시스템: 작동의 두뇌
제어 시스템은 유압 유체의 흐름을 지시하여 작업자가 프레스의 움직임, 속도 및 힘을 관리할 수 있도록 합니다.
핵심 요소는 유압 제어 밸브입니다. 이 밸브들은 열리고 닫히면서 유체를 메인 피스톤을 확장(하강 행정)시키거나 수축(상승 행정)시키도록 지시합니다. 이 시스템에는 압력 게이지, 스위치, 그리고 자동 사이클을 위한 프로그래밍 가능 로직 컨트롤러(PLC)도 포함되는 경우가 많습니다.
힘이 증폭되는 방식: 핵심 유압 구성 요소
유압 프레스의 "마법"은 파스칼의 법칙에 따라 작동하는 핵심 유압 구성 요소 내에서 일어납니다.
작동 원리: 파스칼의 법칙
파스칼의 법칙은 밀폐된 유체에 가해진 압력이 유체 전체에 감쇠 없이 전달된다고 명시합니다. 크기가 다른 두 개의 피스톤을 사용함으로써 이 원리는 힘의 증폭을 가능하게 합니다.
플런저 (작은 피스톤)
많은 설계에서 플런저(plunger)라고 불리는 작은 피스톤에서 초기 압력이 생성됩니다. 펌프는 유체를 이 더 작은 실린더로 밀어 넣습니다.
이 피스톤의 면적이 작기 때문에 적당한 양의 유체 압력만으로도 특정 힘 값(힘 = 압력 x 면적)이 발생합니다.
램 (큰 피스톤)
작은 실린더에서 나오는 가압된 유체는 램(ram)이라고 불리는 큰 피스톤이 들어 있는 훨씬 더 큰 실린더로 흘러 들어갑니다. 이것이 작업물을 누르기 위해 아래로 움직이는 부품입니다.
압력은 동일하지만 램의 면적이 훨씬 크기 때문에 결과적인 출력 힘은 비례적으로 더 커집니다. 플런저 표면적의 10배 면적을 가진 램은 10배의 힘을 생성할 것입니다.
유압유 및 라인
유압유(보통 특수 오일)는 시스템의 생명선입니다. 압력을 효율적으로 전달하기 위해서는 비압축성이어야 합니다. 이 유체는 고압의 파이프와 호스 네트워크를 통해 펌프, 밸브 및 실린더 사이를 이동합니다.
작동 순서 이해하기
일반적인 사이클에서 부품들이 어떻게 상호 작용하는지 보면 개별 기능이 명확해집니다.
1단계: 전원 켜기 및 가압
전기 모터가 시동되어 유압 펌프를 구동합니다. 펌프는 유체를 이동시키기 시작하여 유압 회로 내에 압력을 형성하며, 이 압력은 제어 밸브에 의해 유지됩니다.
2단계: 하강 행정 (프레스)
작업자가 프레스를 작동시키면 방향 제어 밸브가 전환됩니다. 이는 고압 유체가 메인 실린더, 즉 램 위로 흐를 수 있는 경로를 엽니다.
엄청난 압력이 램의 넓은 표면에 작용하여 작업물에 엄청난 힘으로 아래로 밀어냅니다.
3단계: 상승 행정 (후퇴)
프레스 작업이 완료되면 제어 밸브가 다시 전환됩니다. 밸브는 램의 다른 쪽(아래쪽)으로 유체를 보내거나, 램 위의 유체가 저장 탱크로 돌아갈 수 있는 경로를 엽니다.
이로써 압력이 해제되고, 종종 더 작고 보조적인 메커니즘이나 중력이 램을 시작 위치로 되돌리는 데 도움을 주어 다음 사이클을 준비합니다.
이 지식 적용하기
이러한 구성 요소를 이해하면 기계의 기능과 요구 사항을 평가하는 데 도움이 됩니다.
- 작동 또는 안전에 중점을 둔 경우: 제어 시스템에 주의를 기울여야 합니다. 각 밸브, 버튼 및 게이지가 기계의 엄청난 힘을 항상 제어할 수 있도록 무엇을 하는지 이해해야 합니다.
- 유지 보수에 중점을 둔 경우: 동력 장치와 유압 라인이 주요 영역입니다. 정기적으로 유체 수준을 확인하고, 호스에서 누출이 있는지 확인하고, 펌프와 모터 소리를 들어 초기 문제를 감지해야 합니다.
- 구매 또는 설계에 중점을 둔 경우: 램(직경) 및 동력 장치(압력 등급)의 사양이 가장 중요합니다. 이들의 관계가 기계의 최대 힘(톤수)과 작동 속도를 결정하기 때문입니다.
각 부품이 시스템에 어떻게 기여하는지 이해하면 모든 유압 프레스를 자신감을 가지고 작동, 유지 보수 및 평가할 수 있습니다.
요약표:
| 시스템 | 주요 구성 요소 | 주요 기능 |
|---|---|---|
| 메인프레임 | 베드/베이스 플레이트, 상부 빔 | 힘을 견디기 위한 견고한 구조 제공 |
| 동력 장치 | 모터, 유압 펌프, 저장 탱크 | 고압 유압 유체 생성 및 이동 |
| 제어 시스템 | 밸브, PLC, 게이지 | 유체 흐름을 지시하여 움직임, 속도 및 힘 제어 |
| 힘 증폭 | 플런저 (작은 피스톤), 램 (큰 피스톤) | 유체 압력을 막대한 기계적 힘으로 변환 |
