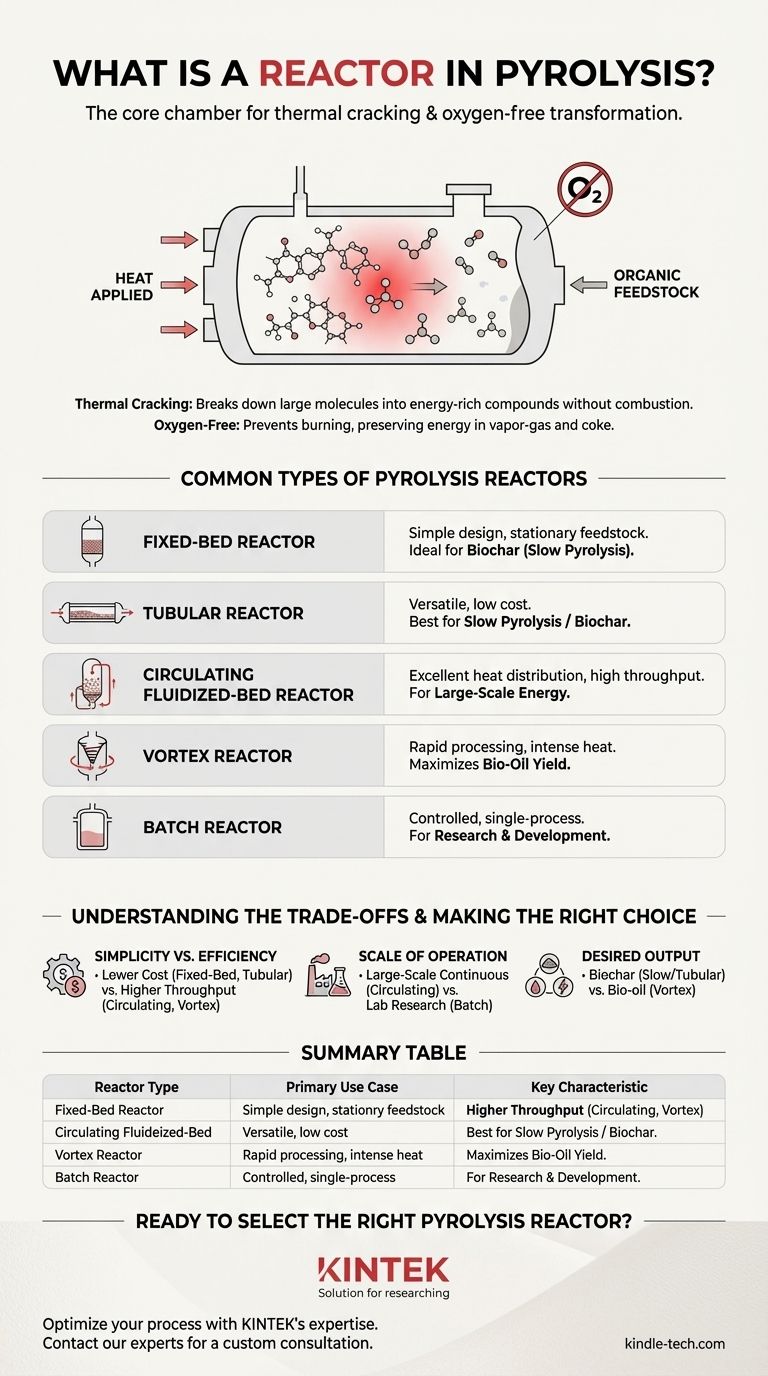

열분해 시스템에서 반응기는 근본적인 변환이 일어나는 핵심 챔버입니다. 이는 열이 유기 공급물에 가해지는, 고도로 제어되는 산소가 없는 용기입니다. 열분해라고 알려진 이 과정은 물질이 연소되지 않도록 하면서, 크고 복잡한 분자를 더 작고 에너지 밀도가 높은 화합물로 분해합니다.
열분해 반응기는 단순한 용기가 아닙니다. 열을 사용하여 물질을 분해하도록 설계된 정밀하게 제작된 환경입니다. 반응기의 특정 설계는 전체 열분해 공정의 속도, 효율성 및 최종 제품을 결정하는 가장 중요한 요소입니다.
열분해 반응기의 핵심 기능
열분해 반응기는 본질적으로 특정 조건 하에서 화학 반응을 관리합니다. 그 설계는 원하는 결과를 위해 이 변환을 최적화하는 데 전적으로 중점을 둡니다.
열분해의 원리
반응기의 주요 임무는 열분해(thermal cracking)를 촉진하는 것입니다. 열 에너지가 공급물로 전달되어 긴 사슬 유기 분자가 진동하고 더 작고 가치 있는 분자로 부서지게 합니다.
반응기가 산소를 차단하기 위해 밀봉되어 있기 때문에 연소 없이 이러한 일이 발생합니다.
무산소 환경의 중요한 역할
산소가 반응기에 유입되는 것을 방지하는 것이 필수적입니다. 산소가 있는 경우, 공급물은 단순히 연소되어 에너지의 대부분을 열과 CO₂로 방출하게 됩니다.
산소를 배제함으로써 반응기는 물질을 분해하도록 강제하여 증기-가스 혼합물 및 고체 코크스(바이오 숯)와 같은 새로운 제품에 화학 에너지를 보존합니다.
일반적인 열분해 반응기 유형
반응기 설계는 공급물 처리 방식과 열 전달 방식에 따라 크게 달라집니다. 반응기 선택은 공정 효율성과 생성되는 제품 유형에 직접적인 영향을 미칩니다.
고정층 반응기(Fixed-Bed Reactor)
이 반응기는 공급물이 고정된 "층"에 놓이는 간단한 설계를 가지고 있습니다. 열은 외부에서 가해지며 용기 벽을 통해 물질 내부로 확산됩니다.
이는 간단하고 복잡한 유체 역학을 필요로 하지 않아 특정 응용 분야에서 신뢰할 수 있는 선택입니다.
관형 반응기(Tubular Reactor)
관형 반응기는 간단한 설계와 비교적 낮은 운영 비용으로 인해 가치가 있습니다. 매우 다재다능하며 느린 열분해, 빠른 열분해 또는 초고속 열분해를 수행할 수 있습니다.
그러나 이는 바이오 숯 생산을 극대화하는 공정인 느린 열분해에 가장 적합합니다. 고정층 또는 유동층 원리를 사용하여 작동할 수 있습니다.
순환 유동층 반응기(Circulating Fluidized-Bed Reactor)
이 고급 설계는 유동화 가스(증기 또는 질소와 같은)를 사용하여 고체 공급물이 유체처럼 거동하도록 만듭니다.
가열된 물질이 반응기 전체에서 지속적으로 순환되어 우수한 열 분포를 제공합니다. 이 기술은 대규모 재생 에너지 생산에 광범위하게 사용됩니다.
와류 반응기(Vortex Reactor)
가스/고체 와류 반응기(GSVR)라고도 불리는 이 설계는 불활성 가스 환경 내에서 종종 원심 분리 시스템에 의해 구동되는 회전층을 사용합니다.
빠른 움직임은 우수한 혼합 및 열 전달을 생성하여 바이오매스를 바이오 오일 및 바이오 숯으로 전환하는 데 매우 효과적입니다.
회분식 반응기(Batch Reactor)
회분식 반응기는 한 번에 단일 고정된 양의 공급물을 처리합니다. 이는 연속적인 산업 생산을 위해 설계되지 않았습니다.
대신, 주요 용도는 열분해 반응의 에너지 안정성 및 특성을 조사하기 위한 실험실 환경입니다.
상충 관계 이해
단 하나의 반응기 설계가 보편적으로 우수하지는 않습니다. 최적의 선택은 비용, 효율성, 공급물 및 원하는 산출물 간의 균형에 달려 있습니다.
단순성 대 효율성
고정층 및 관형 반응기와 같은 단순한 설계는 건설 및 운영 비용이 낮습니다. 그러나 복잡한 시스템에 비해 열 전달 효율이 낮은 경우가 많습니다.
반대로, 순환식 및 와류 반응기는 우수한 열 분포와 더 높은 처리량을 제공하지만 기계적 복잡성과 비용이 증가합니다.
운영 규모
예상되는 규모는 중요한 요소입니다. 회분식 반응기는 연구 개발에는 완벽하지만 산업 생산에는 비실용적입니다.
반면에 순환 유동층 반응기는 상업적 전기 생산에 필요한 대규모 연속 처리를 위해 특별히 설계되었습니다.
원하는 산출물
반응기 설계는 최종 제품에 직접적인 영향을 미칩니다. 목표가 고체 바이오 숯을 최대화하는 것이라면 관형 반응기에서의 느린 공정이 이상적입니다.
주요 목표가 액체 바이오 오일인 경우, 와류 반응기의 빠른 열 전달 및 짧은 체류 시간이 종종 선호됩니다.
귀하의 응용 분야에 맞는 올바른 선택하기
올바른 반응기를 선택하려면 기본 목표에 대한 명확한 이해가 필요합니다.
- 바이오 숯 생산을 위한 저비용 처리에 중점을 둔 경우: 관형 또는 고정층 반응기는 느린 열분해에 적합한 간단하고 비용 효율적인 솔루션을 제공합니다.
- 대규모 효율적인 에너지 생성에 중점을 둔 경우: 순환 유동층 반응기는 상업적 응용 분야에 필요한 높은 처리량과 우수한 열 전달을 제공합니다.
- 바이오매스로부터 바이오 오일 최대화에 중점을 둔 경우: 와류 반응기는 액체 연료 생산을 선호하는 데 필요한 빠른 처리와 강렬한 열 전달을 제공합니다.
- 연구 및 공정 분석에 중점을 둔 경우: 회분식 반응기는 상세한 과학적 조사를 위해 필수적인 제어된 소규모 환경을 제공합니다.
궁극적으로 반응기 설계를 이해하는 것이 열분해 공정을 제어하고 특정 물질 또는 에너지 목표를 달성하는 열쇠입니다.
요약표:
| 반응기 유형 | 주요 사용 사례 | 핵심 특징 |
|---|---|---|
| 고정층 | 느린 열분해 / 바이오 숯 | 단순하고 저렴한 설계 |
| 관형 | 느린 열분해 / 바이오 숯 | 다재다능하고 안정적인 작동 |
| 순환 유동층 | 대규모 에너지 생산 | 우수한 열 분포, 높은 처리량 |
| 와류 | 바이오 오일 수율 최대화 | 빠른 처리, 강렬한 열 전달 |
| 회분식 | 연구 개발 | 제어된 소규모 환경 |
