물리적 증착의 예는 무엇인가요?주요 기술 및 애플리케이션 살펴보기

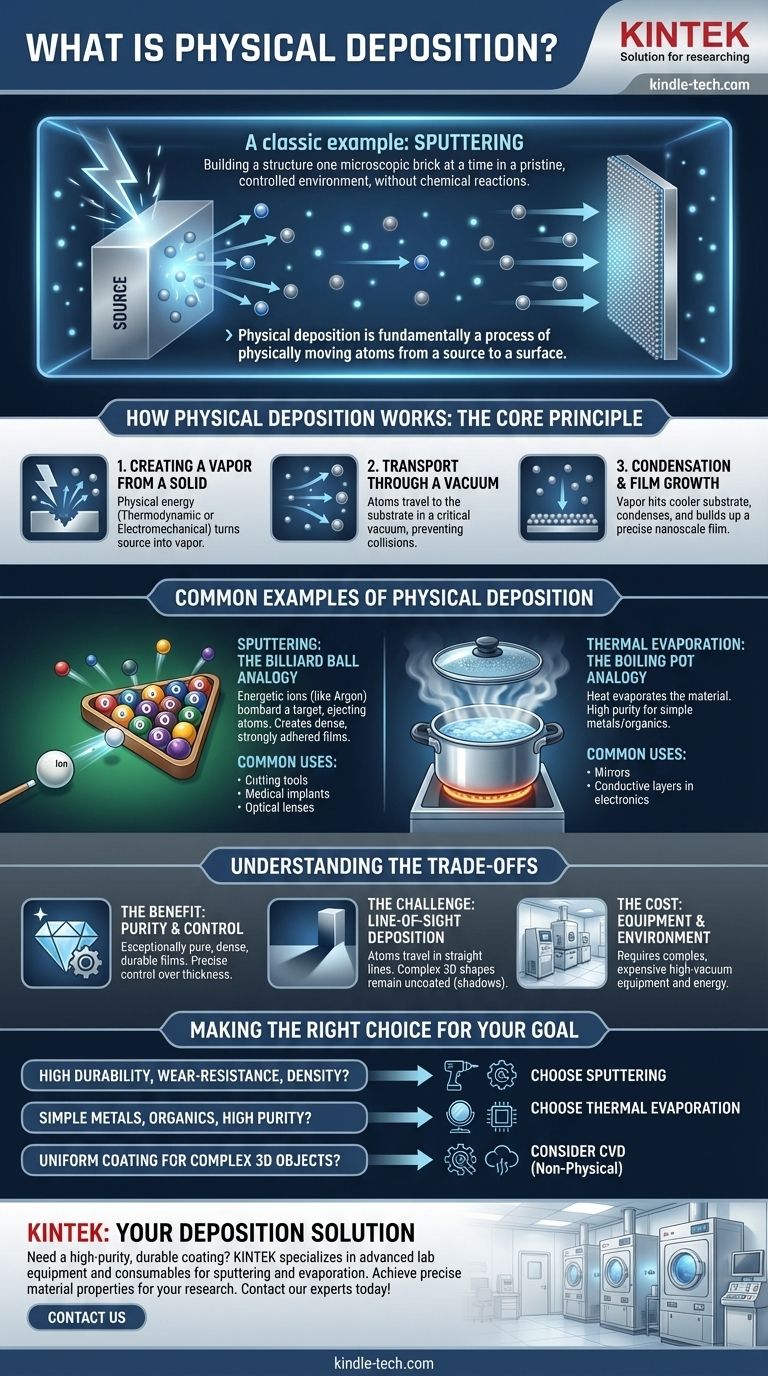

물리적 증착은 화학 반응 없이 물질을 기판에 전사하는 공정을 말합니다.물리적 증착의 일반적인 예는 스퍼터링 반도체 및 코팅 산업에서 널리 사용되는 기술입니다.스퍼터링은 대상 물질에 고에너지 이온을 쏘아 원자가 방출되어 기판 위에 증착되도록 하는 것입니다.이 방법은 고도로 제어 가능하며 균일성과 접착력이 뛰어난 박막을 생성할 수 있습니다.물리적 증착 기술의 다른 예는 다음과 같습니다. 아크-PVD(음극 아크 증착) , 펄스 레이저 증착 열 증발 .이러한 방법은 증착, 응축 또는 이온 충격과 같은 물리적 공정에 의존하여 재료를 증착하므로 CVD와 같은 화학 증착 기술과는 구별됩니다.

핵심 사항 설명:

물리적 증착의 예는 무엇인가요?주요 기술 및 애플리케이션 살펴보기
  1. 물리적 증착의 정의:

    • 물리적 증착은 화학 반응 없이 증발, 스퍼터링 또는 응축과 같은 물리적 수단을 통해 물질을 기판으로 옮기는 것을 포함합니다.이는 화학 반응에 의존하여 박막을 형성하는 화학 증착 방법과 대조적입니다.
  2. 예시:스퍼터링:

    • 스퍼터링은 널리 사용되는 물리적 증착 기술입니다.대상 물질에 고에너지 이온을 쏘아 원자가 방출되어 기판 위에 증착되도록 하는 방식입니다.이 방법은 매우 정밀하며 반도체 제조 및 광학 코팅과 같은 분야에 사용됩니다.
  3. 기타 물리적 증착 기술:

    • 아크-PVD(음극 아크 증착):이 기술은 전기 아크를 사용하여 음극에서 물질을 기화시킨 다음 기판 위에 증착합니다.조밀하고 밀착력 있는 코팅을 생성하는 것으로 알려져 있습니다.
    • 펄스 레이저 증착(PLD):PLD는 고출력 레이저를 사용하여 대상에서 재료를 제거한 다음 기판 위에 증착합니다.이 방법은 산화물이나 초전도체와 같은 복잡한 재료를 증착하는 데 특히 유용합니다.
    • 열 증발:이 방법에서는 물질이 증발할 때까지 진공 상태에서 가열하고 증기가 기판 위에 응축됩니다.일반적으로 금속과 간단한 화합물을 증착하는 데 사용됩니다.
  4. 물리적 증착의 응용 분야:

    • 물리적 증착 기술은 전자, 광학, 항공우주와 같은 산업에서 필수적인 기술입니다.이 기술은 반도체, 보호 코팅, 광학 부품 등의 박막을 만드는 데 사용됩니다.
  5. 물리적 증착의 장점:

    • 물리적 증착 방법은 높은 정밀도, 우수한 필름 균일성, 다양한 재료를 증착할 수 있는 기능을 제공합니다.또한 다목적이며 다양한 기판 유형과 형상에 맞게 조정할 수 있습니다.

이러한 핵심 사항을 이해하면 현대 기술 및 제조에서 물리적 증착 기술이 얼마나 중요한지 알 수 있습니다.

요약 표:

기술 설명 응용 분야
스퍼터링 이온으로 타겟을 폭격하여 증착을 위한 원자를 방출합니다. 반도체, 광학 코팅
아크-PVD 전기 아크를 사용하여 재료를 기화시켜 고밀도 코팅을 합니다. 보호 코팅, 공구 코팅
펄스 레이저 증착 복잡한 재료 증착을 위해 레이저로 재료를 제거합니다. 산화물, 초전도체
열 증발 진공 상태에서 재료를 가열하여 기판에서 증발 및 응축합니다. 금속, 단순 화합물

물리적 증착 기술로 제조 공정을 어떻게 혁신할 수 있는지 알아보세요. 지금 바로 전문가에게 문의하세요 !
