플라즈마 강화 화학 기상 증착(PECVD)은 특히 반도체, 태양전지, 광전자 등의 산업에서 다양한 재료의 박막을 증착하는 데 사용되는 전문 기술입니다.기존의 화학 기상 증착(CVD)과 달리 PECVD는 플라즈마를 사용하여 전구체 가스를 활성화하기 때문에 증착 온도를 낮추고 증착 속도를 높일 수 있습니다.따라서 고온을 견딜 수 없는 기판에 이상적입니다.PECVD는 박막 트랜지스터(TFT), 태양 전지 및 보호 코팅과 같은 응용 분야에서 중요한 실리콘 질화물(SiNx), 이산화규소(SiO2) 및 비정질 실리콘(a-Si:H) 등의 재료를 생산하는 데 널리 사용됩니다.낮은 온도에서 균일한 고품질의 필름을 형성하는 능력 덕분에 현대 전자 및 재료 과학에서 없어서는 안 될 필수 요소로 자리 잡았습니다.
핵심 사항을 설명합니다:
-
PECVD의 정의 및 메커니즘
- PECVD는 플라즈마를 사용하여 전구체 가스에서 화학 반응을 활성화하는 박막 증착 기술입니다.
- 플라즈마는 화학 반응에 필요한 에너지를 낮추어 기존 CVD에 비해 더 낮은 온도에서 증착이 가능합니다.
- 이 공정을 통해 온도에 민감한 기판에 고품질의 균일한 필름을 형성할 수 있습니다.
-
PECVD의 응용 분야
- 반도체:초대형 집적 회로(VLSI, ULSI)의 절연 및 패시베이션을 위해 질화규소(SiNx) 및 이산화규소(SiO2) 필름을 증착하는 데 사용됩니다.
- 박막 트랜지스터(TFT):유리 기판을 저온 처리해야 하는 액티브 매트릭스 LCD 디스플레이 생산에 필수적입니다.
- 태양 전지:PECVD는 박막 태양 전지에 필수적인 비정질 실리콘(a-Si:H) 층을 생산하는 데 사용됩니다.
- 보호 및 장식 코팅:내마모성 및 장식용 다이아몬드 유사 탄소(DLC) 코팅을 만드는 데 사용됩니다.
- MEMS 및 광전자:PECVD는 정밀성과 다용도로 인해 미세전자기계 시스템(MEMS) 및 광전자 장치에 사용됩니다.
-
기존 CVD에 비해 PECVD의 장점
- 낮은 증착 온도:PECVD는 200-400°C의 낮은 온도에서 필름을 증착할 수 있어 유리 및 폴리머와 같이 온도에 민감한 소재에 적합합니다.
- 더 높은 증착률:플라즈마를 사용하면 반응 역학이 향상되어 필름이 더 빨리 성장합니다.
- 필름 품질 향상:PECVD는 다른 CVD 방식에 비해 균일성, 표면 품질 및 스텝 커버리지가 우수한 필름을 생산합니다.
- 다목적성:실리콘 기반 필름, 금속 산화물, 탄소 기반 코팅 등 다양한 소재를 증착할 수 있습니다.
-
PECVD로 생산되는 주요 재료
- 질화규소(SiNx):반도체에서 보호 및 절연 층으로 사용됩니다.
- 이산화 규소(SiO2):집적 회로의 층간 유전체로 사용됩니다.
- 비정질 실리콘(a-Si:H):박막 태양 전지 및 TFT에 필수적입니다.
- 다이아몬드형 탄소(DLC):내마모성 및 장식성을 제공합니다.
- 티타늄 카바이드(TiC):내마모성 및 부식 방지 코팅에 사용됩니다.
- 알루미늄 산화물(Al2O3):다양한 응용 분야에서 배리어 필름 역할을 합니다.
-
PECVD의 기술 발전
- 저온 공정:집적 회로의 대형화 추세에 따라 PECVD는 섬세한 기판의 손상을 방지하기 위해 더욱 낮은 온도에 최적화되고 있습니다.
- 고전자 에너지 공정:ECR 플라즈마 및 나선형 플라즈마 기술과 같은 혁신 기술로 필름 품질과 증착 효율이 향상되고 있습니다.
- 새로운 기술과의 통합:PECVD는 플렉서블 전자 제품 및 3D 집적 회로와 같은 첨단 분야에 적용되고 있습니다.
-

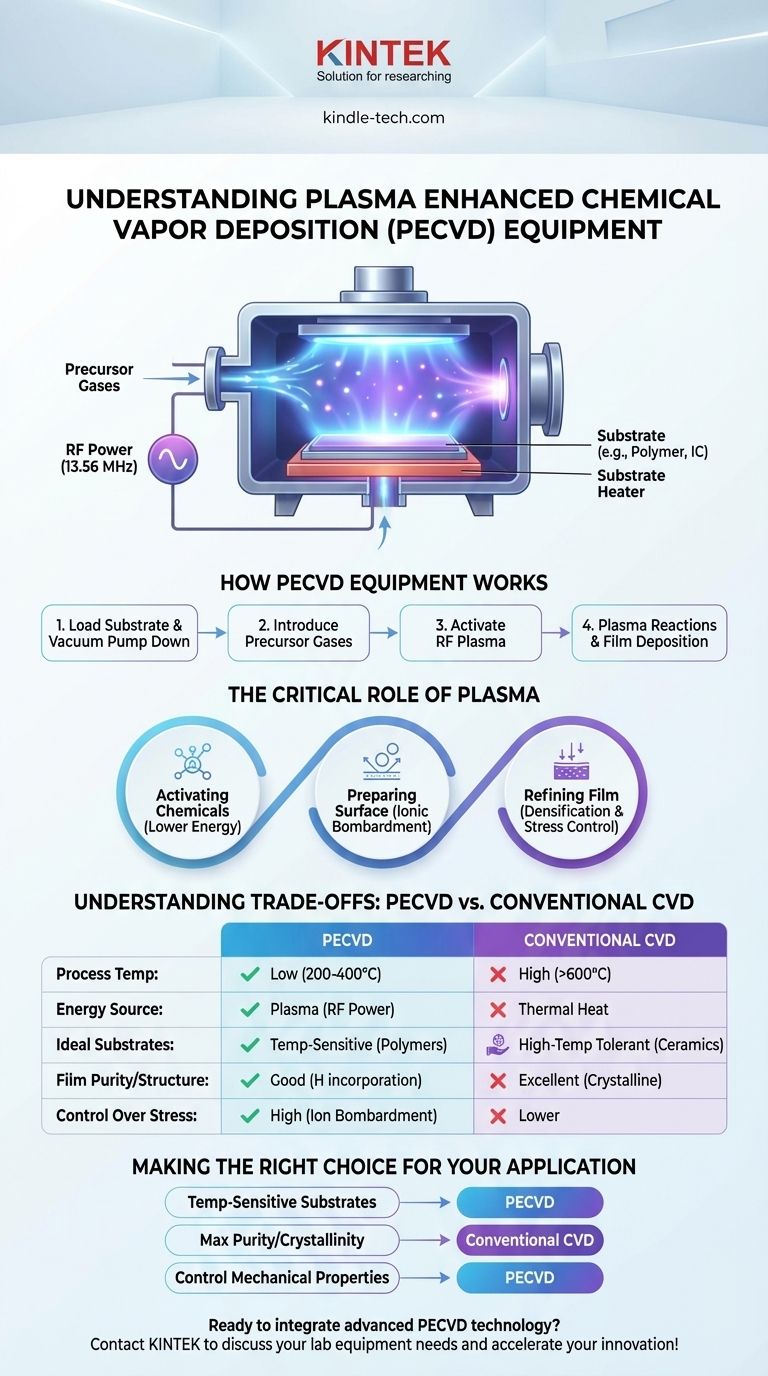

PECVD 장비 구성 요소
- 플라즈마 발생 시스템:플라즈마를 생성하고 유지하기 위한 RF 또는 마이크로파 전원을 포함합니다.
- 가스 전달 시스템:전구체 가스 및 운반 가스를 정밀하게 제어합니다.
- 진공 챔버:증착에 필요한 저압 환경을 유지합니다.
- 기판 홀더:기판의 균일한 가열과 위치를 보장합니다.
- 배기 시스템:반응 부산물을 제거하고 챔버 청결을 유지합니다.
-
PECVD 기술의 미래 트렌드
- 향상된 정밀도:더 미세한 필름 증착을 위한 보다 제어된 플라즈마 소스 개발.
- 친환경 공정:유해 가스 사용량 감소 및 에너지 효율 개선.
- AI와의 통합:머신 러닝을 사용하여 증착 파라미터를 최적화하고 공정 제어를 개선합니다.
- 새로운 시장으로의 확장:유연한 전자제품, 생체의료 기기, 재생 에너지 기술 분야에서 응용 분야가 증가하고 있습니다.
요약하면, PECVD는 온도 감도, 필름 품질 및 증착 효율 측면에서 상당한 이점을 제공하는 현대 제조에서 다재다능하고 필수적인 기술입니다.반도체, 태양전지, 디스플레이, 보호 코팅 등 다양한 분야에 적용되어 첨단 재료 과학 및 전자공학의 초석이 되고 있습니다.
요약 표:
| 주요 측면 | 세부 정보 |
|---|---|
| 정의 | PECVD는 플라즈마를 사용하여 박막 증착을 위한 전구체 가스를 활성화합니다. |
| 응용 분야 | 반도체, TFT, 태양 전지, 보호 코팅, MEMS, 광전자. |
| 장점 | 낮은 증착 온도, 높은 속도, 향상된 필름 품질, 다용도성. |
| 주요 재료 | SiNx, SiO2, a-Si:H, DLC, TiC, Al2O3. |
| 미래 트렌드 | 낮은 온도, 친환경 공정, AI 통합, 새로운 시장 확대. |
