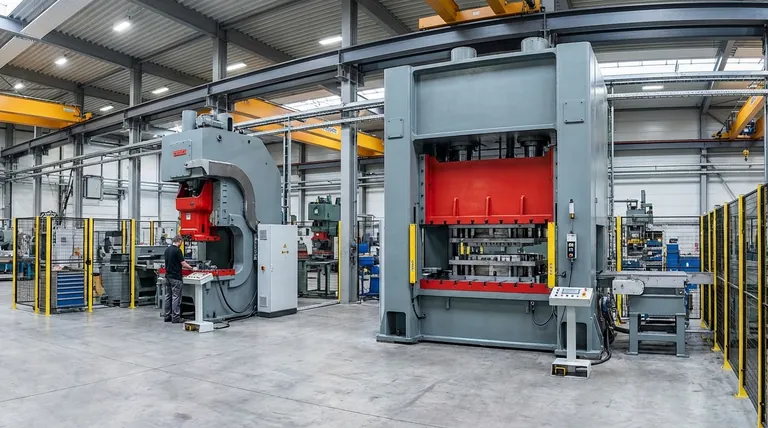

근본적으로 C형 프레스와 H형 프레스의 차이점은 프레임 설계에 있습니다. C형 프레스는 C프레임 또는 갭 프레스라고도 하며, 'C'자 모양의 프레임을 특징으로 하여 세 면에서 개방된 접근성을 제공합니다. 반면, H형 프레스는 종종 H프레임 또는 스트레이트 사이드 프레스라고 불리며, 두 개의 직선형 측면 기둥이 있는 더 견고하고 완전히 지지되는 프레임을 가지며 'H'자를 닮았습니다.
C프레임 프레스와 H프레임 프레스 사이의 선택은 접근성과 정밀도 사이의 근본적인 트레이드오프입니다. C프레임 프레스는 툴링 및 부품 취급을 위한 우수한 접근성을 제공하는 반면, H프레임 프레스는 무거운 부하 하에서 우수한 강성과 정확도를 제공합니다.
결정적인 요소: 프레임 강성과 처짐
프레스 프레임의 모양은 단순한 미적 선택이 아닙니다. 이는 스탬핑 작업 중에 발생하는 엄청난 힘을 기계가 처리하는 방식을 결정합니다. 이는 최종 부품의 정밀도에 직접적인 영향을 미칩니다.
C프레임 프레스의 "개방(Gapping)" 효과
C자 모양은 본질적으로 열린 '목(throat)'을 가지고 있습니다. 프레스가 힘을 가할 때, 프레임은 약간 처지거나 벌어지는 경향이 있습니다.
이러한 각도 처짐(angular deflection) 또는 개방(gapping) 현상은 다이의 위쪽 부분과 아래쪽 부분 사이에 정렬 불일치를 유발할 수 있습니다. 최소한의 처짐이지만, 이 처짐은 고정밀 응용 분야에서 결정적인 요소가 될 수 있습니다.
H프레임 설계의 본질적인 안정성
H프레임 프레스는 완전한 상자처럼 작동합니다. 스탬핑 힘은 베드, 크라운 및 두 개의 거대한 측면 기둥 사이에서 수직으로 유지됩니다.
이 닫힌 구조는 본질적으로 더 단단하고 처짐에 강합니다. 이는 램이 최대 톤수에서도 베드와 평행을 유지하도록 보장하며, 이는 복잡한 작업에 매우 중요합니다.
프레임 설계가 적용 분야를 결정하는 방법
두 프레스 유형 간의 구조적 차이로 인해 매우 다른 제조 작업에 적합합니다. 애플리케이션의 요구 사항을 이해하는 것이 올바른 기계를 선택하는 열쇠입니다.
C프레임 프레스를 선택해야 하는 경우
C프레임의 주요 장점은 접근성입니다. 앞면과 양쪽 측면에서 개방된 접근이 가능하므로 수동 부품 로딩, 빠른 다이 교체 및 측면에서의 재료 공급에 이상적입니다.
이러한 프레스는 극도의 정밀도가 주요 관심사가 아닌 블랭킹, 성형 및 소형 부품 펀칭과 같은 범용 단일 스테이션 작업에서 탁월합니다.
H프레임 프레스를 선택해야 하는 경우
H프레임의 뛰어난 강성은 고정밀 응용 분야의 표준입니다. 대형, 무거운 또는 복잡한 프로그레시브 및 트랜스퍼 다이를 실행하는 데 선호됩니다.
H프레임은 처짐을 최소화하므로 더 일관된 부품을 생산하고 불균일한 마모를 방지하여 값비싼 툴링의 수명을 크게 연장합니다. 자동차 산업에서 볼 수 있는 것과 같이 고용량 생산 및 중대형 톤수 응용 분야에 필수적입니다.
실질적인 트레이드오프 이해
프레스를 선택하는 것은 성능 요구 사항과 비용 및 바닥 공간과 같은 실제 제약 조건 간의 균형을 맞추는 것을 포함합니다.
접근성 대 공구 수명
C프레임의 뛰어난 접근성은 대가를 치를 수 있습니다. 부하가 다이 중앙에 완벽하게 집중되지 않으면 개방 효과가 증폭되어 불균일한 다이 마모와 더 짧은 공구 수명으로 이어집니다.
H프레임의 제한된 접근성(일반적으로 앞뒤만)은 설정 시간을 더 오래 걸리게 할 수 있지만, 안정성은 수백만 사이클 동안 툴링 투자를 보호합니다.
설치 공간 및 비용
주어진 톤수에 대해 C프레임 프레스는 H프레임 프레스보다 일반적으로 비용이 저렴하고 설치 공간이 작습니다. 이는 소규모 생산 및 작업장에 경제적인 선택이 됩니다.
H프레임 프레스는 더 큰 자본 투자이며, 상당한 무게를 지탱하기 위해 더 많은 바닥 공간과 더 견고한 기초가 필요합니다.
톤수 제한
C프레임 프레스는 일반적으로 약 300톤까지의 저용량에서 중간 용량 범위에서 가장 흔합니다. 이 이상에서는 프레임 처짐을 관리하는 것이 비실용적이 됩니다.
거의 모든 고용량 응용 분야는 엄청난 힘을 안전하고 정확하게 처리하기 위해 H프레임 설계의 구조적 무결성에 의존합니다.
목표에 맞는 올바른 선택
특정 응용 분야가 올바른 프레스를 결정할 것입니다. 결정은 우선 순위에 대한 명확한 평가로 귀결됩니다.
- 소형 부품의 다용성 및 빠른 설정이 주요 초점인 경우: C프레임 프레스가 가장 실용적이고 비용 효율적인 선택입니다.
- 고정밀 스탬핑 또는 대형 프로그레시브 다이 실행이 주요 초점인 경우: H프레임 프레스의 강성과 안정성은 부품 품질을 보장하고 공구 수명을 최대화하는 데 필수적입니다.
- 매우 높은 톤수 요구 사항을 다루는 경우: 귀하의 응용 분야는 거의 확실하게 H프레임 프레스의 구조적 무결성을 요구합니다.
프레임 설계 간의 이러한 핵심 차이점을 이해하는 것이 제조 요구 사항에 적합한 기계를 선택하는 첫 번째이자 가장 중요한 단계입니다.
요약표:
| 특징 | C형 프레스 (갭 프레임) | H형 프레스 (스트레이트 사이드) |
|---|---|---|
| 프레임 설계 | C자 모양, 세 면이 열려 있음 | H자 모양, 완전히 닫힌 박스 구조 |
| 주요 장점 | 툴링/부품을 위한 뛰어난 접근성 | 뛰어난 강성과 정밀도 |
| 최적 용도 | 범용 스탬핑, 소형 부품, 빠른 설정 | 고정밀, 중장비 및 프로그레시브 다이 응용 분야 |
| 일반적인 톤수 범위 | 저용량 ~ 중간 용량 (~300톤까지) | 중간 용량 ~ 매우 높음 |
| 처짐 | 부하 시 각도 처짐("개방") 발생 가능성 높음 | 처짐 최소화, 램 평행도 유지 |
| 비용 및 설치 공간 | 낮은 비용, 작은 설치 공간 | 높은 비용, 큰 설치 공간 |
