현대 야금술에서 수소 종형 어닐링로는 대량의 열처리를 위해 설계된 특수 장비입니다. 이동식 종 모양의 가열 챔버와 제어된 수소 분위기를 결합하여 주로 금속 코일을 표면 산화 없이 어닐링하여 "밝은" 마감을 얻습니다.
수소 종형로의 핵심 원리는 가열 장치("종")와 재료 받침대를 분리하는 것입니다. 이를 통해 수소 분위기가 재료의 표면 무결성을 보호하는 동안 이동식 종이 가열 요소의 가동 시간을 최대화하는 효율적인 순환 프로세스를 사용할 수 있습니다.
수소 종형로의 해부
이 시스템을 이해하려면 세 가지 정의 특성인 기계적 설계, 보호 분위기 및 제어 시스템으로 나누어 보는 것이 가장 좋습니다.

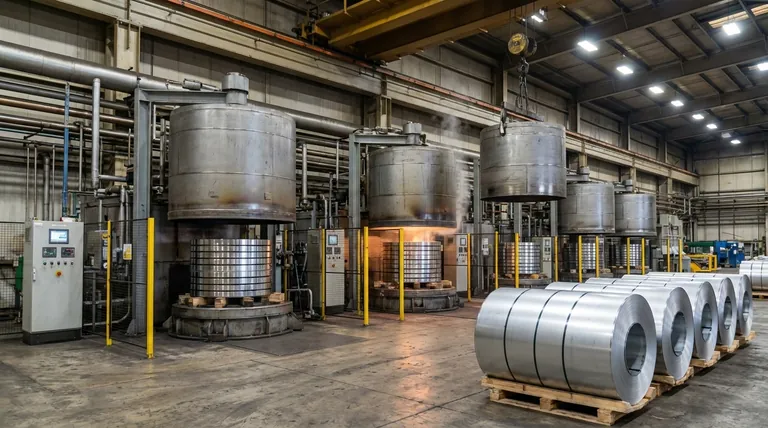

종과 받침대 구성
종형로는 두 부분으로 구성된 시스템입니다. 강철 코일과 같이 어닐링할 재료는 고정된 받침대 위에 쌓입니다.
그런 다음 가열 요소가 포함된 별도의 이동식 종을 크레인이나 유압 리프트 시스템으로 재료 위에 내립니다. 이 설계 덕분에 단일 가열 종이 여러 받침대에 서비스를 제공할 수 있어 매우 효율적인 작업 흐름이 생성됩니다.
보호 수소 분위기
수소의 주된 목적은 보호 또는 환원 분위기를 만드는 것입니다. 가열될 때 강철과 같은 금속은 산소와 쉽게 반응하여 표면에 산화물 층(스케일)을 형성합니다.
수소는 이를 적극적으로 방지합니다. 강력한 환원제로서 로 챔버 내의 잔류 산소와 결합하여 금속과의 반응을 막습니다. 밝은 어닐링이라고 하는 이 공정은 추가적인 세척이나 산세척이 필요 없는 깨끗하고 밝은 스케일 없는 표면을 만듭니다.
내부 레토르트(밀봉 챔버)
받침대 위의 재료는 먼저 레토르트라고도 하는 얇고 밀봉된 내부 덮개로 덮입니다. 이 레토르트는 재료와 제어된 수소 분위기를 포함합니다.
더 큰 가열 종이 이 전체 조립체 위로 내려집니다. 종 내부의 가열 요소는 외부에서 레토르트를 가열하고, 레토르트는 복사 및 대류를 통해 내부의 재료를 가열합니다. 이를 통해 값비싼 가열 요소가 공정 분위기에 직접 노출되지 않도록 합니다.
작동 주기 및 주요 시스템
종형로의 가치는 작동 효율성과 출력의 정밀성에 있습니다. 이는 통합된 제어 및 처리 시스템에 의해 좌우됩니다.
정밀 온도 제어
이러한 로는 고급 프로그래밍 가능한 온도 컨트롤러를 사용하여 종종 ±1°C 이내의 정밀도로 복잡한 가열 및 냉각 곡선을 실행할 수 있습니다.
이러한 수준의 제어는 특정 야금 특성을 달성하고, 대규모 배치 전반에 걸쳐 일관성을 보장하며, 재료 손상 없이 내부 응력을 완화하는 데 중요합니다.
분위기 및 압력 관리
로 시스템에는 물, 공기, 그리고 가장 중요한 수소 가스를 관리하기 위한 정밀한 제어 장치가 포함됩니다. 압력 제어 시스템은 레토르트 내부 분위기의 무결성이 유지되도록 보장합니다.
수소는 인화성이 매우 높기 때문에 안전 인터록 및 경보 시스템은 가스 압력 및 유량을 모니터링하는 데 필수적입니다.
효율적인 배치 처리
종과 받침대 구성은 매우 효율적인 연속 배치 작업을 가능하게 합니다. 한 번의 장입물이 종 아래에서 가열되는 동안 다른 받침대의 두 번째 장입물은 냉각될 수 있으며 세 번째 받침대는 하역 및 재장입될 수 있습니다.
이를 통해 시스템에서 가장 비싼 부분인 가열 종의 가동 중지 시간을 최소화하고 전체 공장 처리량을 최대화합니다.
절충점 이해하기
수소 종형로는 강력하지만 명확한 장점과 과제가 있는 특수 솔루션입니다.
장점: 우수한 표면 품질
주요 이점은 밝게 어닐링된 마감입니다. 산화를 방지함으로써 이러한 로는 후속 공정(예: 코팅 또는 냉간 압연)을 위해 추가적인 탈스케일링 단계 없이 바로 사용할 수 있는 고품질 표면을 가진 제품을 생산합니다.
과제: 수소 안전 및 취급
수소는 인화성이 매우 높으며 특정 조건에서는 폭발할 수 있습니다. 수소로를 작동하려면 엄격한 안전 프로토콜, 정교한 누출 감지 시스템 및 각 주기 전후에 질소와 같은 불활성 가스를 사용하는 강력한 퍼징 절차가 필요합니다.
비용: 높은 초기 투자
로의 복잡성, 제어 시스템 및 필요한 안전 인프라는 상당한 자본 투자를 초래합니다. 그러나 대량 생산자에게는 이러한 비용이 높은 처리량, 노동 효율성 및 우수한 제품 품질로 인해 정당화되는 경우가 많습니다.
귀하의 응용 분야에 적합한 선택
적절한 어닐링 기술을 선택하는 것은 생산 목표, 재료 요구 사항 및 운영 능력에 전적으로 달려 있습니다.
- 강철 코일 또는 와이어를 흠잡을 데 없는 표면 마감으로 대량 생산하는 데 중점을 둔 경우: 수소 종형로는 이 목표에 완벽하게 적합한 업계 표준 솔루션입니다.
- 소규모의 다양한 부품 형상에 대한 공정 유연성에 중점을 둔 경우: 더 작은 배치 박스 로 또는 연속 메쉬 벨트 로와 같은 다른 로 유형이 더 비용 효율적일 수 있습니다.
- 인프라 복잡성 및 안전 오버헤드 최소화에 중점을 둔 경우: 고농도 수소보다 취급 위험이 적은 100% 질소 또는 생성된 내열성 가스 분위기를 사용하는 로를 고려하십시오.
궁극적으로 수소 종형로를 선택하는 것은 탁월한 표면 품질과 높은 처리량 추구와 복잡하고 안전이 중요한 작업의 요구 사항 사이의 균형을 맞추는 전략적 결정입니다.
요약표:
| 특징 | 설명 | 이점 |
|---|---|---|
| 종 및 받침대 설계 | 고정된 재료 받침대 위의 이동식 가열 종 | 높은 처리량, 효율적인 배치 처리 |
| 수소 분위기 | 환원 가스가 표면 산화 방지 | 밝고 스케일 없는 마감; 탈스케일링 불필요 |
| 내부 레토르트 | 재료와 수소를 포함하는 밀봉된 챔버 | 가열 요소 보호, 정밀한 분위기 제어 보장 |
| 정밀 제어 | 프로그래밍 가능한 온도 곡선(±1°C) | 일관된 야금 특성, 응력 완화 |
