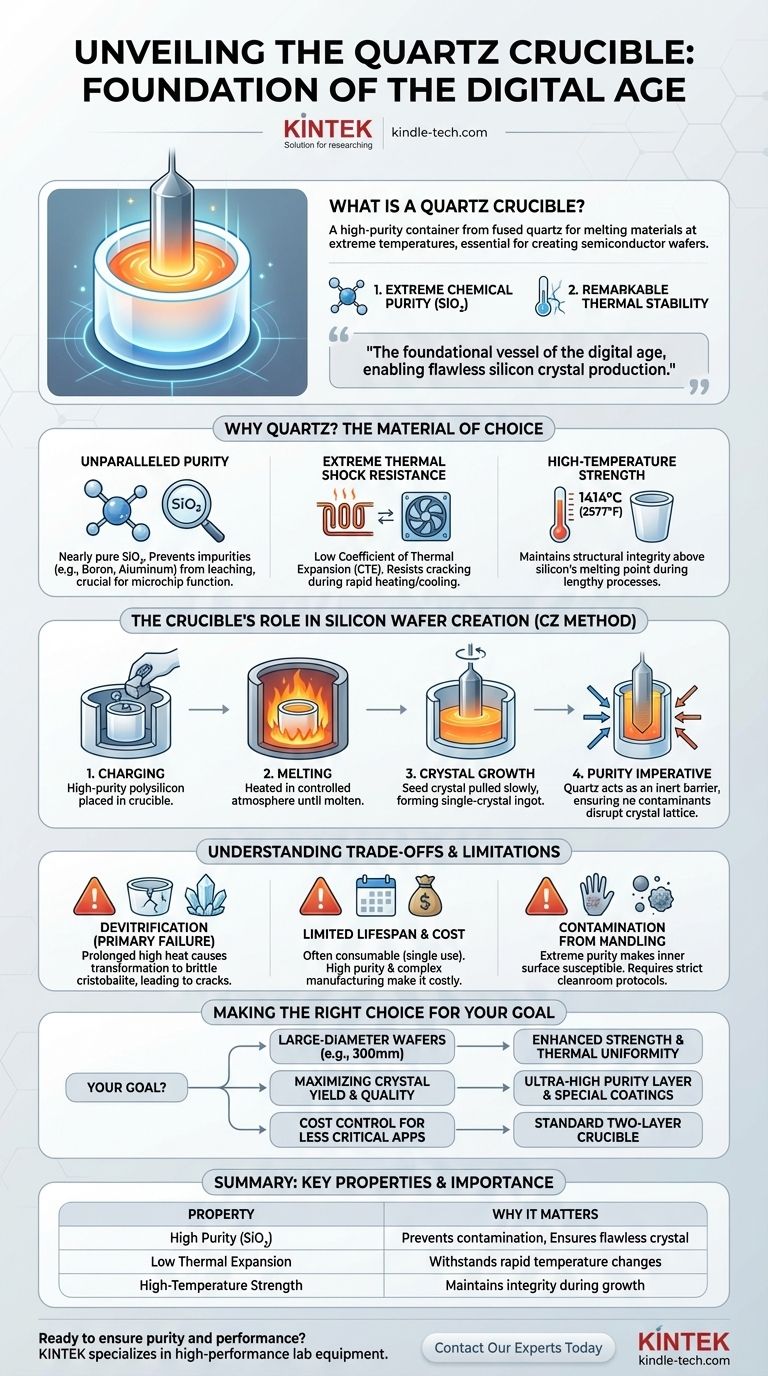

석영 도가니란 무엇인가? 고순도 실리콘 결정 성장을 위한 필수 용기

본질적으로 석영 도가니는 고온에서 재료를 담고 녹이도록 설계된 용융 석영으로 제작된 고순도 용기입니다. 이는 첨단 제조 분야에서 없어서는 안 될 도구이며, 특히 반도체 웨이퍼가 되는 단결정 실리콘 잉곳을 성장시키는 데 사용되는 폴리실리콘을 녹이는 데 가장 중요합니다.

석영 도가니는 디지털 시대의 기초적인 용기입니다. 극도의 화학적 순도와 뛰어난 열 안정성이라는 두 가지 필수 특성 덕분에 거의 모든 현대 전자 제품에 필요한 완벽한 실리콘 결정을 생산할 수 있습니다.

석영이 선택되는 이유

용융 석영의 선택은 우연이 아닙니다. 그 독특한 특성은 이러한 도가니가 사용되는 까다로운 환경에 매우 중요합니다. 다른 어떤 상업적으로 실행 가능한 재료도 이러한 특성을 효과적으로 결합하지 못합니다.

비교할 수 없는 순도

석영 도가니는 고순도 석영 모래로 만들어져 본질적으로 순수한 이산화규소(SiO₂)로 구성된 용기가 됩니다. 이는 실리콘을 녹일 때 용기에서 나오는 불순물(붕소 또는 알루미늄과 같은)이 용융물로 스며들어 전기적 특성을 변경하고 최종 마이크로칩을 쓸모없게 만들 수 있기 때문에 매우 중요합니다.

극심한 열충격 저항

용융 석영은 열팽창 계수(CTE)가 매우 낮습니다. 이는 급격하고 극심한 온도 변화에 노출될 때 거의 팽창하거나 수축하지 않는다는 것을 의미합니다. 이러한 안정성은 실리콘 용융 공정의 가열 및 냉각 주기 동안 도가니가 균열되는 것을 방지합니다.

고온 강도

도가니는 실리콘의 녹는점인 약 1414°C (2577°F)보다 훨씬 높은 온도에서 구조적 무결성을 유지해야 합니다. 용융 석영은 이러한 온도를 견딜 수 있어 긴 결정 성장 공정 내내 용융 실리콘을 위한 안정적인 용기를 제공합니다.

실리콘 웨이퍼 생성에서 도가니의 역할

석영 도가니의 주요 응용 분야는 반도체 산업을 위한 단결정 실리콘을 생산하는 지배적인 공정인 초크랄스키(CZ) 방법입니다.

초크랄스키(CZ) 공정

이 방법에서 고순도 고체 폴리실리콘은 석영 도가니에 배치됩니다. 그런 다음 도가니는 실리콘이 녹을 때까지 제어된 분위기 용광로에서 가열됩니다.

용융 실리콘에서 결정 잉곳까지

실리콘이 녹으면 작은 "씨앗 결정"이 용융물에 담긴 다음 회전하면서 천천히 위로 당겨집니다. 당겨질 때 용융 실리콘은 씨앗에 고화되어 완벽한 결정 구조를 물려받아 크고 원통형의 단결정 잉곳을 형성합니다.

순도 필수

이 전체 공정은 용융 실리콘의 절대적인 순도를 유지하는 데 달려 있습니다. 석영 도가니는 불활성 장벽 역할을 하여 결정 격자를 방해하거나 최종 집적 회로의 성능을 저하시킬 수 있는 오염 물질이 유입되지 않도록 합니다.

절충점 및 한계 이해

필수적이지만 석영 도가니에는 어려움이 없는 것은 아닙니다. 그 한계를 이해하는 것은 제조에서 수율과 품질을 관리하는 데 중요합니다.

탈유리화: 주요 고장 모드

가장 중요한 한계는 탈유리화입니다. 장시간 고온에서 용융 석영의 비정질(비결정질) 구조는 크리스토발라이트라는 결정 상태로 변하기 시작합니다. 이 새로운 구조는 취약하고 CTE가 달라 응력을 발생시켜 도가니가 균열될 수 있으며, 이는 치명적인 고장과 전체 실리콘 용융 손실로 이어질 수 있습니다.

제한된 수명 및 비용

CZ 공정의 스트레스와 탈유리화 위험으로 인해 고순도 석영 도가니는 종종 소모품으로 간주되며, 때로는 단일 결정 성장 주기 동안만 사용됩니다. 높은 순도와 복잡한 제조 공정으로 인해 상당한 운영 비용이 발생합니다.

취급으로 인한 오염

도가니 내부 표면의 극도의 순도는 오염에 매우 취약하게 만듭니다. 지문조차도 나트륨이나 칼륨과 같은 불순물을 유입시킬 수 있습니다. 이는 도가니의 수명 주기 동안 엄격한 취급 프로토콜과 클린룸 환경을 필요로 합니다.

목표에 맞는 올바른 선택

도가니를 선택하는 것은 특정 제조 목표에 따라 성능, 수명 및 비용의 균형을 맞추는 것을 포함합니다.

• 주요 초점이 대구경 웨이퍼(예: 300mm) 생산인 경우: 방대한 용융 실리콘의 부피와 무게를 관리하기 위해 향상된 기계적 강도와 열 균일성을 가진 도가니가 필요합니다.
• 주요 초점이 결정 수율 및 품질 극대화인 경우: 탈유리화를 억제하고 안정적인 용융 시간을 연장하도록 설계된 초고순도 내부층 및 특수 코팅이 있는 도가니를 우선적으로 고려하십시오.
• 주요 초점이 덜 중요한 응용 분야의 비용 관리인 경우: 고급 코팅이 없는 표준 이중층 도가니는 더 낮은 단가로 필요한 성능을 제공할 수 있습니다.

궁극적으로 석영 도가니는 첨단 제조 공정의 품질 및 효율성과 직접적으로 연결된 정밀 공학 장비입니다.

요약 표:

특성	반도체 제조에 중요한 이유
고순도 (SiO₂)	실리콘 용융물의 오염을 방지하여 마이크로칩의 완벽한 결정 구조를 보장합니다.
낮은 열팽창	균열 없이 급격한 온도 변화(가열/냉각 주기)를 견딥니다.
고온 강도	결정 성장 동안 실리콘의 녹는점(1414°C/2577°F) 이상에서 무결성을 유지합니다.
