CVD 그래핀의 전기 전도성은 단일하고 고정된 값이 아니라 품질과 공정에 따라 결정되는 범위입니다. 이론적으로 알려진 가장 전도성 높은 물질이지만, 화학 기상 증착(CVD)을 통해 생산된 그래핀의 실제 전도성은 결정립계, 결함 및 전사 공정과 같은 요인의 영향을 받습니다. 그 성능은 면 저항으로 가장 정확하게 측정되며, 단일층의 경우 일반적으로 평방당 100에서 1,000옴(Ω/sq) 사이입니다.
핵심 문제는 단순히 CVD 그래핀의 전도성이 아니라, 뛰어난 투명성과 유연성 대 기존 재료(예: 인듐 주석 산화물(ITO))보다 우수하지만 종종 낮은 전도성 사이의 균형을 이해하는 것입니다. 그 진정한 가치는 이러한 특성 조합이 필수적인 응용 분야에 있습니다.
실제 전도성이 달라지는 이유
그래핀이 "슈퍼 물질"로 명성을 얻은 것은 완벽하고 부유하는 단결정 조각의 특성에서 비롯됩니다. 대면적 생산을 위해 설계된 CVD 그래핀은 이러한 이상적인 특성을 수정하는 실제적인 현실을 도입합니다.
이상과 실제
이론적으로 결함 없는 그래핀은 매우 높은 전자 이동성을 가지며, 이는 극도로 낮은 저항률로 이어집니다. 이것이 세계에서 가장 전도성 높은 물질로서 명성을 얻은 원천입니다.
그러나 CVD 그래핀은 다결정이며, 이는 성장 과정에서 서로 연결된 많은 작은 단결정 "결정립"으로 구성되어 있음을 의미합니다.
결정립계의 영향
이러한 결정 결정립 사이의 경계는 전자를 산란시켜 흐름을 방해하는 장벽 역할을 합니다. 결정립이 작을수록 경계가 많아지고 필름의 전체 전도성은 낮아집니다.
넓은 면적에 걸쳐 크고 단결정 결정립을 얻는 것은 고급 CVD 연구의 주요 목표이며, 이는 전기적 성능을 직접적으로 향상시킵니다.
결함 및 오염 물질
벌집 격자의 모든 불완전성(예: 누락된 원자(공공) 또는 화학 공정의 불순물)은 전자 흐름을 방해할 수 있습니다.
또한, 그래핀 필름을 성장 기판(일반적으로 구리)에서 대상 기판(유리 또는 플라스틱 등)으로 전사하는 중요한 단계에서 발생하는 잔류물은 전도성 저하의 주요 원인입니다.
핵심 지표 이해: 면 저항
그래핀과 같은 2차원 물질의 경우, 부피 전도성보다 더 실용적인 측정치는 면 저항입니다.
면 저항이란 무엇입니까?
평방당 옴(Ω/sq)으로 측정되는 면 저항은 균일한 두께의 박막의 전기 저항을 설명합니다. 이는 투명 전도성 필름을 생산하거나 사용하는 산업에서 사용되는 표준 측정 기준입니다.
면 저항 값이 낮을수록 전도성이 높음을 나타냅니다.
CVD 그래핀의 일반적인 값
고품질 연구 등급 단일층 CVD 그래핀은 약 100-300 Ω/sq의 면 저항을 달성할 수 있습니다.
더 일반적인 상업적으로 생산되는 대면적 필름은 품질 및 비용 절충에 따라 종종 400-1,000 Ω/sq 범위의 더 높은 면 저항을 가질 수 있습니다.
절충점 이해
CVD 그래핀을 선택하려면 고유한 장점과 실제적인 한계를 비교해야 합니다. 모든 전도성 재료를 보편적으로 대체할 수는 없습니다.
중요한 전사 공정
원자 한 개 두께의 그래핀 필름을 구리 성장 포일에서 최종 기판으로 옮기는 과정은 중요한 과제입니다. 이 섬세한 단계는 주름, 찢어짐 및 오염을 유발할 수 있으며, 이 모든 것이 최종 전도성에 부정적인 영향을 미칩니다.
전도성 대 투명성
단일층 그래핀은 탁월한 광학 투명성(가시광선의 ~2.3%만 흡수)을 제공하지만, 가장 높은 저항을 가집니다.
여러 층의 그래핀을 쌓으면 면 저항이 감소(전도성 향상)하지만, 투명성이 감소하고 잠재적으로 유연성이 낮아지는 직접적인 대가가 따릅니다.
확장성 대 품질
CVD가 대규모 생산을 위한 가장 유망한 방법으로 평가되지만, 그래핀 시트의 크기와 품질 사이에는 종종 절충이 있습니다. 미터 규모 생산 과정에서 매우 낮은 결함 밀도와 큰 결정립 크기를 유지하는 것은 최종 성능과 비용에 영향을 미치는 중요한 엔지니어링 과제입니다.
귀하의 응용 분야에 적합한 선택하기
CVD 그래핀이 올바른 재료인지 결정하려면 특정 요구 사항의 맥락에서 성능을 평가해야 합니다.
- 최고의 전도성이 주요 초점인 경우: 특히 투명성과 유연성이 중요하지 않다면 도핑된 다층 그래핀 또는 기존의 얇은 금속 필름이 더 적합할 수 있습니다.
- 투명하고 유연한 전도체가 주요 초점인 경우: 단일층 CVD 그래핀은 뛰어난 후보이지만, 수백 Ω/sq 범위의 면 저항으로 작동하도록 장치를 설계해야 합니다.
- 고유한 특성을 활용하는 것이 주요 초점인 경우: 센싱, 열 관리 또는 새로운 복합 재료 생성과 같은 응용 분야는 그래핀의 넓은 표면적과 기계적 강도를 활용할 수 있으며, 여기서 전도성은 부차적이지만 유용한 기능입니다.
궁극적으로 CVD 그래핀은 단일하고 이상적인 측정 기준이 아니라 고유한 특성 균형을 기반으로 평가해야 합니다.
요약 표:
| 특성 | CVD 그래핀의 일반적인 값 | 주요 영향 요인 |
|---|---|---|
| 면 저항 (단일층) | 100 - 1,000 Ω/sq | 결정립계, 결함, 전사 공정 품질 |
| 광학 투명성 | ~97.7% (단일층의 경우) | 층의 수 |
| 주요 장점 | 전도성과 유연성 및 투명성 결합 | 절대 전도성과의 절충 |
차세대 장치를 위한 투명하고 유연한 전도체가 필요하십니까?
KINTEK은 첨단 재료 합성 및 특성화를 위한 솔루션을 포함하여 고품질 실험실 장비 및 재료를 제공하는 전문 기업입니다. 당사의 전문 지식은 CVD 그래핀과 같은 재료의 절충점을 탐색하여 유연한 전자 제품, 센서 또는 복합 재료 등 특정 응용 분야에 완벽하게 맞는 솔루션을 찾는 데 도움을 줄 수 있습니다.
오늘 전문가에게 문의하십시오 귀하의 실험실 요구 사항에 맞춰진 신뢰할 수 있는 장비 및 소모품으로 R&D 및 생산 목표를 지원하는 방법에 대해 논의하십시오.

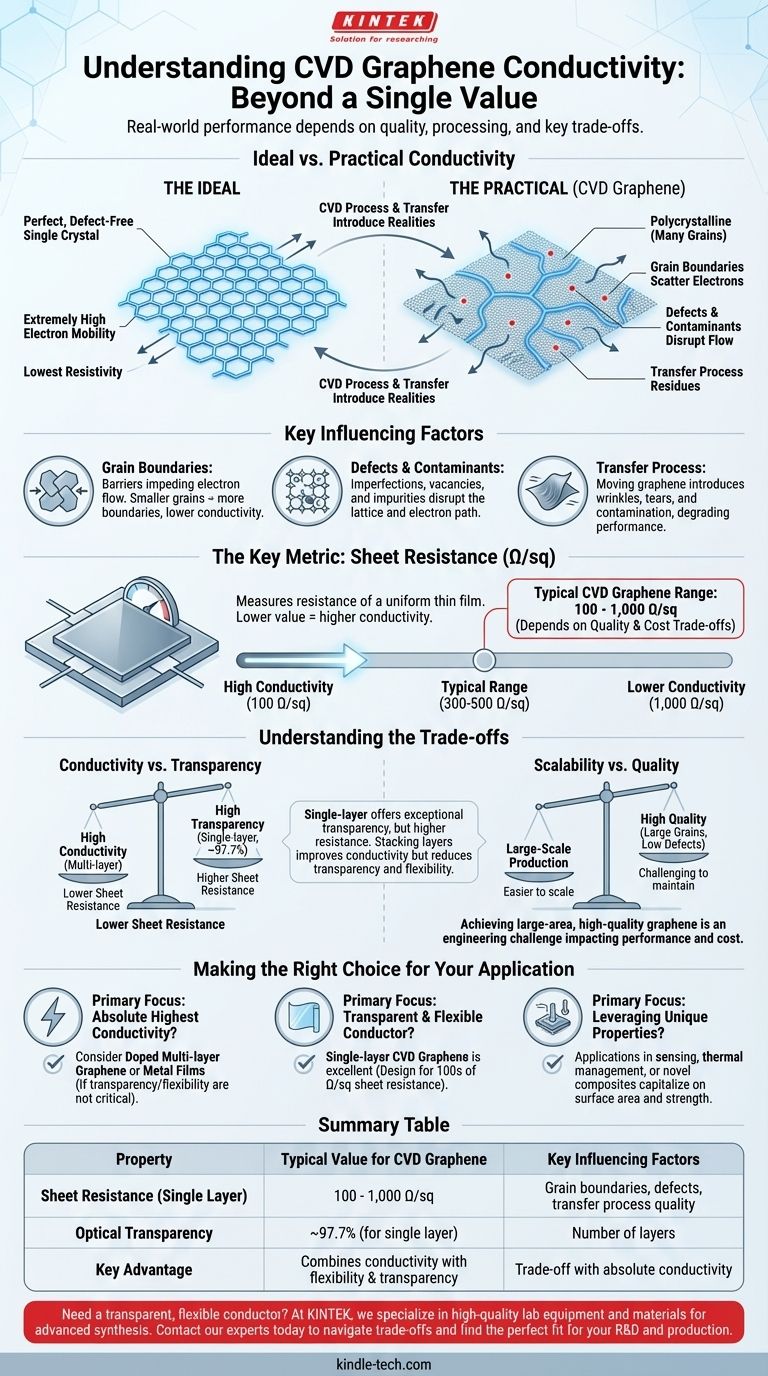

시각적 가이드
