스퍼터링을 시작하려면, 충돌하는 이온의 운동 에너지가 일반적인 열 에너지보다 훨씬 높아야 합니다. 단일 원자를 떼어내는 데 필요한 기본적인 에너지는 보통 10~40 전자볼트(eV)이지만, 이러한 이온을 생성하고 가속하기 위해서는 아르곤과 같은 가스로부터 플라즈마를 형성하는 데 필요한 DC 전압 3~5킬로볼트(kV) 또는 약 14MHz의 고주파(RF)와 같이 훨씬 더 높은 입력이 필요합니다.
스퍼터링의 "에너지"는 단일 값이 아니라 두 부분으로 구성된 과정입니다. 첫째, 고전압 또는 RF 전력을 사용하여 아르곤과 같은 가스로부터 플라즈마를 생성합니다. 그런 다음 전기장이 이 플라즈마에서 이온을 가속하여 고체 표적 물질의 원자를 물리적으로 방출하는 데 필요한 높은 운동 에너지를 부여합니다.
원자 "샌드블라스팅"의 물리학
스퍼터링은 근본적으로 물리적 운동량 전달 과정이며, 종종 원자 규모의 당구 게임에 비유됩니다. 목표는 이온에게 고체 물질("표적"이라고 함)에서 원자를 떼어낼 수 있는 충분한 운동 에너지를 제공하는 것입니다.
스퍼터링 문턱값
스퍼터링이 발생하려면 입사하는 이온이 표적 원자들을 서로 결합시키는 힘을 극복할 만큼 충분한 에너지를 가져야 합니다. 이 최소 에너지를 스퍼터링 문턱값 에너지라고 합니다.
이 문턱값은 이온과 표적 재료에 따라 일반적으로 10~40 eV 범위에 있습니다. 이 에너지보다 낮으면 이온은 단순히 튕겨 나가거나 에너지를 열로 전달할 뿐입니다.
이온 생성 및 가속
챔버에 단순히 40 eV 이온을 주입할 수는 없습니다. 대신, 비활성 기체, 가장 흔하게는 아르곤(Ar)으로부터 현장에서(in-situ) 생성해야 합니다.
고전압(DC 스퍼터링의 경우) 또는 강력한 고주파장(RF 스퍼터링의 경우)이 가해집니다. 이 에너지는 아르곤 원자에서 전자를 제거하여 플라즈마라고 불리는 빛나는 이온화된 기체를 생성하며, 이는 양전하를 띤 아르곤 이온(Ar+)과 자유 전자의 혼합물입니다.
고전압의 역할
플라즈마가 형성되면 표적 재료에 강한 음전압이 가해집니다. DC 스퍼터링의 경우, 이는 일반적으로 3,000~5,000볼트(3~5kV)입니다.
서로 다른 전하는 끌어당기기 때문에 플라즈마 내의 양전하를 띤 아르곤 이온은 이 전기장을 통해 강하게 가속되어 음전하를 띤 표적에 충돌합니다. 이 방식으로 이온은 효율적으로 표적 원자를 방출하는 데 필요한, 기본 스퍼터링 문턱값을 훨씬 초과하는 운동 에너지를 얻게 됩니다.
에너지 절충안 이해하기
사용되는 에너지는 임의적이지 않습니다. 이는 결과에 직접적인 영향을 미치는 중요한 공정 매개변수입니다. 올바른 에너지 수준을 선택하는 것은 상충되는 요인들 사이의 균형을 맞추는 것을 포함합니다.
에너지가 너무 적을 경우의 결과
충돌하는 이온의 에너지가 스퍼터링 문턱값보다 낮으면 스퍼터링이 발생하지 않습니다. 공정이 실패하고 에너지는 표적을 가열하는 데만 기여할 것입니다. 문턱값보다 약간 높더라도 스퍼터링 속도(시간 경과에 따라 제거되는 재료의 양)는 비실용적으로 느릴 것입니다.
에너지가 너무 많을 경우의 결과
지나치게 높은 이온 에너지는 역효과를 낼 수 있습니다. 표적 원자를 깨끗하게 방출하는 대신, 매우 높은 에너지의 이온은 표적 재료 깊숙이 매립되거나 주입될 수 있습니다.
이러한 "이온 주입"은 충돌 입자를 효과적으로 묻어버려 재료를 스퍼터링하지 못하고 대신 표적 자체의 구성을 변경합니다. 또한 성장하는 박막의 결정 구조에 손상을 줄 수도 있습니다.
DC 대 RF 에너지 전달
에너지 전달 방식은 표적 재료의 전기적 특성에 따라 달라집니다.
- DC(직류) 스퍼터링: 일정한 고전압을 사용합니다. 이는 간단하고 효과적이지만 전기 전도성 표적에만 작동합니다.
- RF(고주파) 스퍼터링: 진동하는 전기장(예: 13.56MHz)을 사용합니다. 이는 절연체 또는 유전체 표적에 필수적인데, 표적 표면에 양전하가 축적되어 충돌하는 이온을 밀어내는 것을 방지하기 때문입니다.
귀하의 목표에 적용하기
에너지 매개변수 선택은 만들고자 하는 특정 박막과 직접적으로 연결되어야 합니다.
- 증착 속도 향상이 주요 초점인 경우: 이온 에너지와 전류를 높여 스퍼터링 수율을 최대화하되, 심각한 이온 주입 지점 미만으로 유지해야 합니다.
- 박막 품질 및 밀도가 주요 초점인 경우: 적절한 스퍼터링 속도를 제공하면서 과도한 손상이나 성장하는 박막 내 가스 혼입을 유발하지 않는 중간 정도의 에너지 수준이 종종 최적입니다.
- 전기 절연체(예: SiO₂)를 스퍼터링하는 경우: DC 전압은 효과적이지 않으므로 RF 전원 공급 장치를 사용해야 합니다.
궁극적으로 스퍼터링 에너지를 제어하는 것은 원자 하나하나를 쌓아 원하는 재료를 만드는 과정에서 이온의 운동량을 정밀하게 관리하는 것입니다.
요약표:
| 스퍼터링 에너지 매개변수 | 일반적인 값/범위 | 목적 |
|---|---|---|
| 스퍼터링 문턱값 | 10 - 40 eV | 표적 원자를 떼어내는 데 필요한 최소 에너지 |
| DC 스퍼터링 전압 | 3,000 - 5,000 V (3-5 kV) | 전도성 표적을 위한 이온 가속 |
| RF 스퍼터링 주파수 | ~13.56 MHz | 절연체/유전체 재료 스퍼터링 |
스퍼터링 공정에 대한 정밀한 제어가 필요하십니까? KINTEK은 박막 증착을 위한 실험실 장비 및 소모품을 전문으로 합니다. 저희 전문가들은 높은 증착 속도와 우수한 박막 품질을 위해 에너지 매개변수를 최적화할 수 있도록 올바른 스퍼터링 시스템을 선택하는 데 도움을 드릴 수 있습니다. 귀하의 실험실의 특정 요구 사항에 대해 논의하려면 지금 문의하십시오!

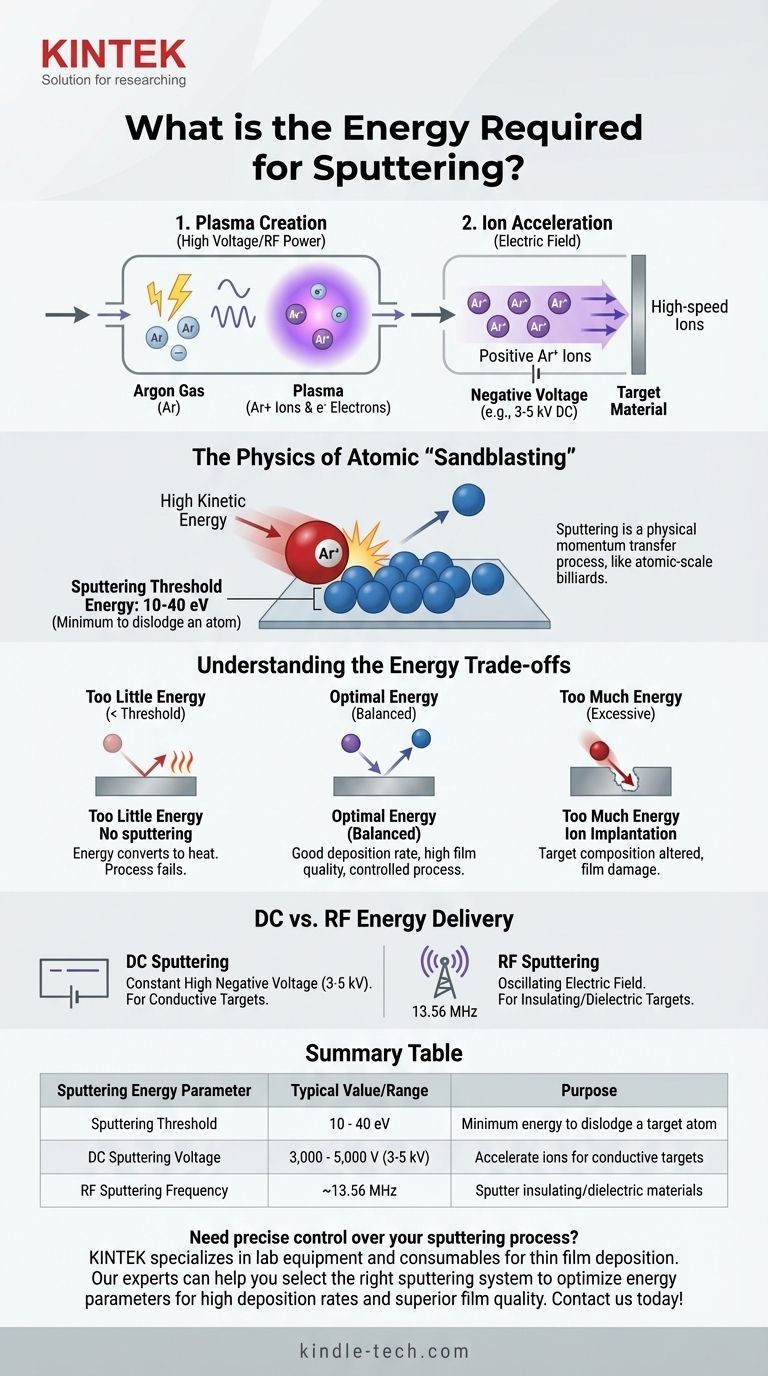

시각적 가이드
