입도 결정을 위한 체 분석법이란 무엇인가? 간단하고 비용 효율적인 분석을 위한 안내서

본질적으로, 체 분석법(sieve analysis)은 입상 재료의 입자 크기 분포를 결정하기 위해 간단하고 널리 사용되는 기술입니다. 이 방법은 샘플을 메쉬 구멍이 점차 작아지는 일련의 체에 통과시킨 다음, 각 체에 남아 있는 재료의 양을 측정하여 작동합니다. 이 과정은 입자를 크기별로 효과적으로 분류합니다.

체 분석법은 입자 크기를 측정하는 비용 효율적이고 견고한 방법을 제공하지만, 그 결과는 특정 크기 범위 내의 비교적 구형 입자에 대해 가장 의미가 있습니다. 정확한 해석을 위해서는 작동 원리와 한계를 이해하는 것이 중요합니다.

기본 원리: 체 분석법의 작동 방식

체 분석법은 등급 시험(gradation test)이라고도 불리며, 단순한 기계적 분리 원리에 따라 작동합니다. 미리 무게를 잰 샘플에 진동을 가하여 입자가 일련의 스크린을 통과하도록 허용하고, 더 이상 통과할 수 없을 만큼 작은 메쉬에 걸릴 때까지 분류합니다.

체 스택: 메쉬의 계층 구조

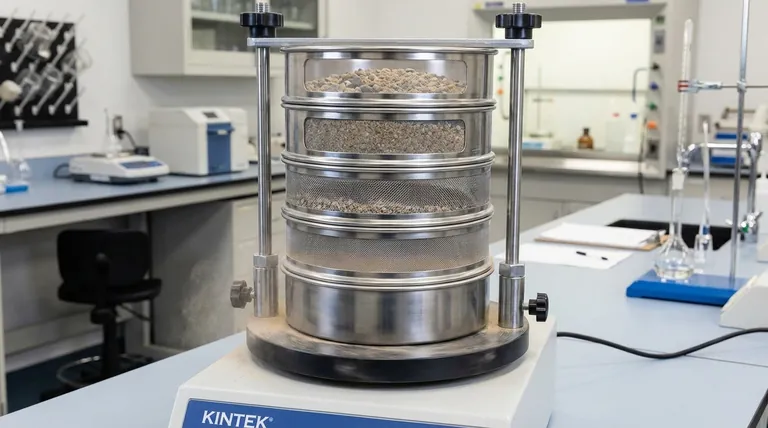

주요 도구는 중첩된 체로 구성된 기둥인 체 스택(sieve stack)입니다. 맨 위쪽의 체는 가장 큰 메쉬 구멍을 가지고 있으며, 스택을 따라 내려가는 각 체는 점차적으로 더 작은 구멍을 가집니다. 가장 미세한 입자를 모으기 위해 맨 아래에는 단단한 받침대가 놓입니다.

각 체는 특정 크기의 균일한 구멍이 있는 와이어 메쉬 스크린 또는 천공판입니다. 이러한 구멍의 크기를 메쉬 크기(mesh size)라고 하며, 이는 표준화되어 있습니다.

진동 과정: 입자 통과 보장

단순히 재료를 체 위에 놓는 것만으로는 충분하지 않습니다. 전체 체 스택은 기계식 진탕기(mechanical shaker)에 놓입니다. 이 장치는 일반적으로 수직 충격과 수평 원형 동작의 조합으로 스택에 진동을 가합니다.

이 움직임은 두 가지 목적을 수행합니다. 응집된 덩어리를 부수고 각 입자가 통과할 수 있는 구멍을 찾을 수 있는 여러 기회를 제공합니다. 흔들림의 지속 시간과 강도는 반복 가능한 결과를 위해 표준화되어야 하는 중요한 매개변수입니다.

측정: 남은 분획의 무게 측정

진동이 완료되면 스택을 분해합니다. 각 개별 체에 남아 있는 재료를 조심스럽게 수거하여 무게를 측정합니다. 각 체에 남은 무게의 합과 바닥 받침대의 무게는 초기 샘플 무게와 매우 가까워야 합니다.

이 무게 수집은 입자 크기 분포 분석을 위한 원시 데이터를 구성합니다.

결과 해석: 원시 데이터에서 분포까지

원시 무게 데이터는 입자 크기 분포로 변환되며, 이는 재료의 입상 구조에 대한 포괄적인 시각을 제공합니다.

무게 백분율 계산

각 체에 대해 남아 있는 재료의 무게는 총 초기 샘플 무게에 대한 백분율로 표시됩니다. 이를 통해 해당 체와 바로 위에 있는 체 사이의 크기 범위에 속하는 입자의 백분율을 알 수 있습니다.

누적 분포 곡선

결과를 보고하는 가장 일반적인 방법은 누적 분포 곡선(cumulative distribution curve)입니다. 이 그래프는 입자 크기(x축, 일반적으로 로그 스케일)와 해당 크기보다 작은 입자의 누적 백분율(y축)을 표시합니다.

이 "통과율(percent passing)" 또는 "더 미세한 비율(percent finer)" 곡선은 재료의 등급(조골인지, 미세한지, 또는 잘 등급화되었는지(다양한 크기를 포함하는지))을 즉각적으로 시각적으로 요약하여 보여줍니다.

주요 지표: D10, D50 및 D90

누적 곡선에서 몇 가지 주요 지표가 추출되어 분포를 단일 숫자로 요약합니다:

• D50 (중앙값): 샘플의 50%(무게 기준)가 더 작은 입자 크기입니다. 이는 분포의 중심점을 나타냅니다.
• D10 (유효 크기): 샘플의 10%가 더 작은 입자 크기입니다. 이는 종종 수리 전도도를 추정하기 위해 토목 공학에서 사용됩니다.
• D90: 샘플의 90%가 더 작은 입자 크기입니다. 이 값은 샘플에서 가장 거친 입자의 크기를 나타냅니다.

상충 관계 이해

체 분석법은 강력하지만 보편적인 해결책은 아닙니다. 그 유용성은 명확한 장점과 상당한 한계에 의해 정의됩니다.

주요 장점: 단순성과 비용 효율성

체 분석법은 입자 크기 측정에 있어 가장 저렴하고 수행하기 쉬운 방법 중 하나입니다. 장비는 견고하고, 절차는 간단하며, 건설 골재, 광업, 식품 생산과 같은 산업에서 많은 품질 관리 응용 분야에 대해 신뢰할 수 있는 데이터를 제공합니다.

주요 한계: 구형성 가정

결정적인 약점은 체질이 입자의 실제 직경을 측정하지 않는다는 것입니다. 길고 바늘 모양의 입자는 끝으로 메쉬 구멍을 통과할 수 있으므로, 그 "체 크기"는 가장 긴 치수가 아닌 두 번째로 큰 치수에 해당합니다.

이는 비구형 입자(예: 플레이크, 바늘 또는 막대)의 경우 주의해서 해석하지 않으면 결과가 오해를 불러일으킬 수 있음을 의미합니다. 체질은 대략적으로 등축이거나 구형인 입자에 가장 적합합니다.

실용적인 크기 범위

체질은 약 38마이크로미터(μm), 즉 No. 400 메쉬 체에 해당하는 크기보다 큰 입자에 대해 가장 효과적입니다. 이 크기 이하에서는 정전기 및 응집력이 미세 입자를 서로 뭉치게 하여 메쉬를 효과적으로 통과하는 것을 방해합니다.

더 미세한 분말 및 나노 재료의 경우 레이저 회절(laser diffraction) 또는 동적 광산란(dynamic light scattering, DLS)과 같은 대체 방법이 필요합니다.

일반적인 함정: 블라인딩 및 과부하

두 가지 일반적인 작동 오류는 결과를 무효화할 수 있습니다.

• 체 블라인딩(Sieve Blinding): 입자가 메쉬 구멍에 박혀 다른 입자의 통과를 막을 때 발생합니다. 이는 근접한 크기의 입자에서 흔히 발생합니다.
• 체 과부하(Sieve Overloading): 너무 많은 샘플을 체에 올려놓아 입자가 메쉬 표면에 도달할 기회를 갖지 못하게 할 때 발생합니다.

응용 분야에 맞는 올바른 선택

올바른 입자 분석 방법을 선택하는 것은 전적으로 재료와 목표에 달려 있습니다.

• 주요 초점이 거친 입상 재료(예: 모래, 곡물, 플라스틱 펠릿)에 대한 일상적인 품질 관리인 경우: 체 분석법은 훌륭하고 비용 효율적이며 신뢰할 수 있는 선택입니다.
• 주요 초점이 미세 분말, 안료 또는 에멀젼(약 40 µm 미만) 분석인 경우: 정확한 결과를 얻으려면 레이저 회절과 같은 대체 방법을 사용해야 합니다.
• 주요 초점이 비구형 입자의 실제 모양과 크기를 이해하는 것인 경우: 체 분석법은 자동 이미지 분석 또는 현미경과 같은 모양에 민감한 기술로 보완되어야 합니다.

궁극적으로 체 분석법의 기본 원리와 내재된 한계를 이해하는 것이 신뢰할 수 있는 데이터를 생성하는 열쇠입니다.

요약표:

측면	설명
원리	점차 작아지는 메쉬 구멍이 있는 체 스택을 사용하여 입자를 크기별로 기계적으로 분리합니다.
가장 적합한 용도	비교적 구형 입자를 가진 입상 재료, 일반적으로 38 µm보다 큰 경우(예: 모래, 골재, 곡물).
주요 지표	D10, D50(중앙값), D90 - 샘플의 10%, 50%, 90%가 더 미세한 입자 크기입니다.
주요 한계	입자 구형성을 가정합니다. 플레이크, 바늘 또는 매우 미세한 분말(< 38 µm)에는 덜 정확합니다.
