본질적으로 프레스는 비압축성 유체(일반적으로 오일)를 사용하여 엄청난 압축력을 생성함으로써 유압식으로 작동합니다. 이 기계는 파스칼의 법칙으로 알려진 유체 역학의 기본 원리에 따라 작동합니다. 펌프는 밀폐된 시스템 내에서 유체에 압력을 가하고, 그 압력은 피스톤에 작용하여 강력하고 제어된 스트로크를 생성합니다.
유압 프레스의 특징은 단순히 유체를 사용하는 것이 아니라 엄청난 힘 증폭을 달성하는 능력입니다. 작은 면적에 작고 관리 가능한 힘을 유체에 가함으로써 시스템은 훨씬 더 크고 강력한 출력 힘을 더 넓은 면적에 생성합니다.
핵심 원리: 파스칼의 법칙 설명
유압 프레스의 전체 작동은 17세기에 블레즈 파스칼이 발견한 단 하나의 우아한 개념에 달려 있습니다. 이 원리를 이해하는 것이 기계를 이해하는 데 중요합니다.
파스칼의 법칙이란?
파스칼의 법칙은 밀폐된 비압축성 유체에 압력이 가해지면 그 압력이 유체의 모든 부분과 용기 벽에 균등하게 그리고 감소 없이 전달된다고 명시합니다.
밀폐된 물병을 쥐어짜는 것을 상상해 보세요. 손으로 가하는 압력은 쥐어짜는 곳에서만 느껴지는 것이 아니라 병 전체에 고르게 분포됩니다.
이것이 어떻게 힘 증폭을 생성하는가
유압 프레스는 크기가 다른 두 개의 상호 연결된 실린더(작은 플런저와 큰 램)를 사용하여 이 법칙을 활용합니다.
작은 힘이 플런저에 가해져 유압유에 압력을 가합니다. 그 압력은 시스템 전체에 균등하게 전달되므로, 훨씬 더 큰 램에도 동일한 압력이 가해집니다.
힘 = 압력 × 면적이므로, 램의 더 넓은 표면적에 작용하는 동일한 압력은 훨씬 더 큰 출력 힘을 생성합니다. 이것이 유압 프레스를 정의하는 기계적 이점입니다.
유압 프레스의 해부학
원리는 간단하지만, 기능적인 프레스는 힘을 가하고 제어하기 위해 여러 핵심 구성 요소가 함께 작동해야 합니다.
두 개의 실린더 시스템
이것이 프레스의 심장입니다. 작은 플런저 실린더는 초기 힘이 가해지는 곳이며, 큰 램 실린더는 공작물에 강력한 압축 스트로크를 전달하는 곳입니다.
유압유
오일은 가장 일반적으로 사용되는 유체입니다. 거의 비압축성이어서 압력 하에서 찌그러지지 않아 효율적인 힘 전달이 가능하기 때문에 선택됩니다. 또한 시스템의 움직이는 부품에 윤활유 역할을 합니다.
동력원
유압 펌프는 유체에 압력을 가하는 데 사용됩니다. 이것은 시스템의 엔진으로, 플런저가 유체에 가할 초기 압력을 생성하여 힘 증폭 과정을 시작합니다.
유압 어큐뮬레이터
일부 고수요 시스템에는 어큐뮬레이터가 포함됩니다. 이 장치는 고압 유체를 저장하여 커패시터처럼 작동합니다. 필요할 때 매우 강력하고 빠른 추진력을 위해 저장된 에너지를 방출할 수 있습니다.
프레임
프레임은 실린더와 공작물을 지지하는 견고한 구조입니다. 램에 의해 생성되는 엄청난 힘을 구부러지거나 파손되지 않고 견딜 수 있도록 매우 강해야 합니다.
장단점 이해하기
모든 기술과 마찬가지로 유압 시스템은 분명한 장점을 제공하지만, 인식해야 할 본질적인 한계도 있습니다.
장점: 비할 데 없는 힘과 제어
유압 프레스는 탁월한 정밀도로 엄청난 톤수를 생성할 수 있습니다. 램의 힘, 방향 및 속도는 유체 압력과 유량을 조절하여 높은 정확도로 제어할 수 있습니다.
한계: 속도
일반적으로 유압 프레스는 기계식 프레스보다 느립니다. 유체를 펌핑하고 큰 램을 움직이는 데 걸리는 시간은 대량의 반복 작업에 대한 사이클 속도를 제한할 수 있습니다.
고려 사항: 시스템 복잡성
이 시스템은 펌프, 고압 호스, 밸브 및 유체 저장소를 필요로 합니다. 이러한 복잡성은 유지 보수가 필요하다는 것을 의미하며, 유체 누출은 제대로 관리되지 않으면 잠재적인 문제가 될 수 있습니다.
목표에 맞는 올바른 선택
유압 프레스의 설계와 초점은 의도된 응용 분야와 직접적으로 관련됩니다. 핵심 구성 요소를 이해하면 특정 작업에 대한 적합성을 평가하는 데 도움이 됩니다.
- 금속 성형을 위한 엄청난 힘이 주요 초점인 경우: 램의 직경과 프레임의 강도가 핵심 사양이며, 이는 단조 또는 스탬핑의 최대 톤수를 결정합니다.
- 정밀도와 제어가 주요 초점인 경우: 유압 펌프 및 밸브 시스템의 품질이 중요하며, 이러한 구성 요소는 압력 및 램 이동의 정확한 조절을 가능하게 합니다.
- 빠르고 고출력 사이클이 주요 초점인 경우: 유압 어큐뮬레이터의 포함이 필수적이며, 이는 펌프에 지속적으로 과부하를 주지 않고 강력한 스트로크를 전달하는 데 필요한 저장된 에너지를 제공합니다.
궁극적으로 유압 프레스는 밀폐된 유체의 간단하고 신뢰할 수 있는 특성을 능숙하게 활용하여 작은 입력을 엄청나게 강력하고 제어 가능한 출력으로 변환합니다.
요약 표:
| 주요 구성 요소 | 유압 시스템에서의 역할 |
|---|---|
| 유압유 | 압력을 균등하게 전달하는 비압축성 매체(오일 등). |
| 플런저 실린더 | 유체에 압력을 가하기 위해 초기 힘을 가합니다. |
| 램 실린더 | 더 넓은 면적에 작용하는 압력을 통해 엄청난 출력 힘을 생성합니다. |
| 유압 펌프 | 공정을 시작하기 위해 유체에 압력을 가하는 동력원. |
| 프레임 | 엄청난 압축력을 견디는 견고한 구조. |
실험실 또는 생산 라인에 정밀하고 강력한 힘이 필요하십니까? KINTEK은 신뢰성과 제어를 위해 설계된 유압 시스템을 포함하여 고성능 실험실 장비를 전문으로 합니다. 당사의 전문 지식은 재료 테스트, 성형 또는 R&D 등 특정 응용 분야에 적합한 프레스를 얻을 수 있도록 보장합니다. 오늘 전문가에게 문의하여 KINTEK 유압 솔루션이 효율성과 결과를 어떻게 향상시킬 수 있는지 논의하십시오!

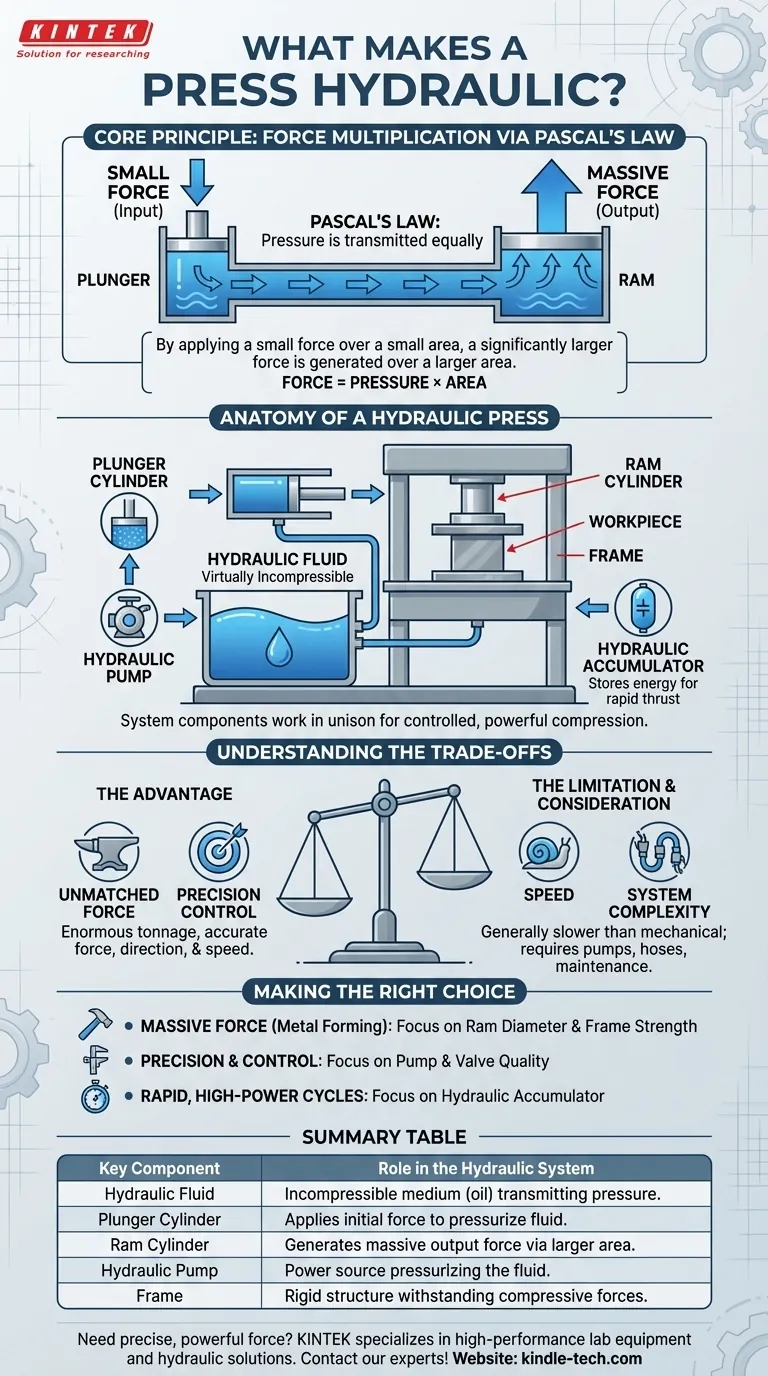

시각적 가이드
