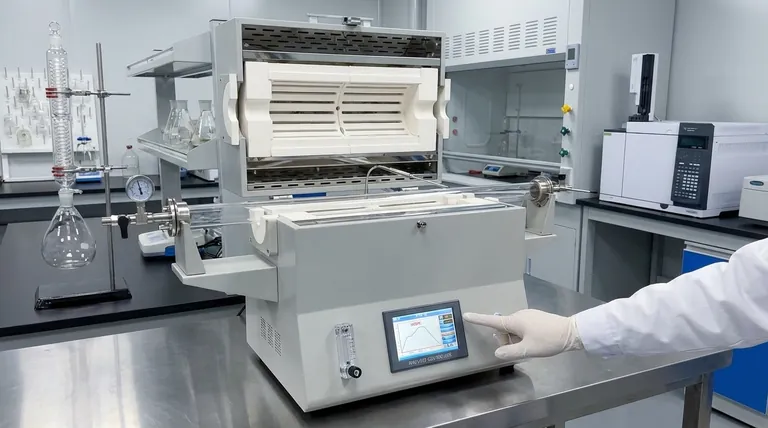

저항로의 온도를 제어하는 방법은 무엇입니까? 정밀한 열처리 달성

본질적으로, 저항로의 온도 제어는 폐쇄 루프 피드백 시스템으로 작동합니다. 센서는 내부 온도를 측정하고, 컨트롤러는 사용자가 정의한 설정값과 일치하도록 발열체에 공급되는 전력을 조절합니다.

핵심 원리는 지속적인 측정 및 조정입니다. 열전대는 시스템의 "눈" 역할을 하여 컨트롤러("두뇌")에 온도를 지속적으로 보고하고, 컨트롤러는 원하는 열 환경을 유지하기 위해 발열체에 공급되는 전력을 정밀하게 조절합니다.

온도 제어의 핵심 구성 요소

저항로가 정밀한 온도를 유지하는 방법을 이해하려면 먼저 세 가지 중요한 구성 요소인 센서, 컨트롤러 및 발열체를 이해해야 합니다. 이 부품들은 안정적인 시스템을 만들기 위해 함께 작동합니다.

센서: 열전대

열전대는 온도 측정에 사용되는 주요 센서입니다. 한쪽 끝이 연결된 두 가지 다른 유형의 금속선으로 구성됩니다.

이 접합부는 온도에 따라 예측 가능하게 변하는 작은 전압을 생성합니다. 제어 시스템은 이 전압을 읽어 용광로 내부의 정확한 온도를 결정합니다.

두뇌: 온도 컨트롤러

열전대는 신호를 온도 컨트롤러로 보냅니다. 이는 작동의 두뇌입니다. 이는 사용자가 목표 온도 또는 "설정값"을 설정하는 제어판의 일부인 경우가 많습니다.

현대식 용광로는 일반적으로 PID(비례-적분-미분) 컨트롤러를 사용합니다. 이 정교한 알고리즘은 설정값과 실제 측정된 온도 간의 차이를 계산한 다음 발열체에 보낼 정확한 전력량을 결정합니다.

근육: 발열체

발열체는 실제로 열을 생성하는 구성 요소입니다. 전류가 통과할 때 가열되는 도체이며, 이는 줄 가열(Joule heating)로 알려진 원리입니다.

발열체의 재료는 용광로의 최대 작동 온도를 결정합니다. 일반적인 재료로는 저온용 저항선, 중온용 탄화규소(SiC) 막대, 초고온용 규화몰리브덴(MoSi2) 막대가 있습니다.

제어 루프가 실제로 작동하는 방식

온도 조절 과정은 측정, 비교 및 수정의 연속적인 주기입니다. 이 피드백 루프는 용광로가 뜨거워지는 것뿐만 아니라 특정하고 안정적인 온도에 도달하고 유지되도록 합니다.

1. 목표 설정 (설정값)

이 과정은 작업자가 제어판에 원하는 온도를 입력할 때 시작됩니다.

2. 현실 측정 (공정 변수)

용광로 내부에 전략적으로 배치된 열전대는 실제 내부 온도를 지속적으로 측정하여 컨트롤러에 다시 보고합니다.

3. 차이 계산 (오차)

컨트롤러는 설정 온도와 열전대에서 측정된 온도를 지속적으로 비교합니다. 이 두 값의 차이를 "오차"라고 합니다.

4. 조정 (전력 변조)

오차를 기반으로 PID 컨트롤러는 필요한 전력 출력 변화를 계산합니다. 용광로가 너무 차가우면 발열체에 전력을 증가시킵니다. 너무 뜨거우면 전력을 줄이거나 차단합니다. 이 주기는 초당 여러 번 반복되어 매우 안정적인 온도 제어를 가능하게 합니다.

절충점 및 한계 이해

이 제어 방법은 효과적이지만, 안전하고 정확한 작동을 위해 사용자가 고려해야 할 본질적인 제약과 요소가 있습니다.

발열체 제약

용광로의 최대 온도는 권장 사항이 아니라 발열체에 의해 정의되는 엄격한 한계입니다. 예를 들어, 표준 저항선을 사용하는 용광로는 1200°C로 제한될 수 있는 반면, 규화몰리브덴 막대를 사용하는 용광로는 1800°C에 도달할 수 있습니다.

이 한계를 초과하면 발열체가 빠르게 열화되고 고장 나 용광로 자체에 손상을 줄 수 있습니다.

온도 오버슈트의 위험

급속하게 가열할 때, 용광로는 안정화되기 전에 일시적으로 설정 온도를 초과할 수 있습니다. 이를 오버슈트라고 합니다.

잘 조정된 PID 컨트롤러는 오버슈트를 최소화하지만, 이는 매우 민감한 재료에 대해 고려해야 할 요소입니다. 가열 램프 속도를 늦추는 것도 이 효과를 완화할 수 있습니다.

열전대 배치 및 정확도

열전대의 위치가 중요합니다. 발열체 근처에서 측정한 값은 가열되는 샘플 근처에서 측정한 값과 다를 것입니다. 샘플 온도를 정밀하게 제어하려면 열전대를 안전하게 가능한 한 샘플에 가깝게 배치해야 합니다.

목표에 맞는 올바른 선택

원하는 결과를 얻는 것은 용광로의 제어 시스템을 이해하고 올바르게 활용하는 데 달려 있습니다.

안정적인 설정값 도달에 중점을 둔다면: 용광로의 PID 컨트롤러가 램프 속도와 안정화를 관리하도록 하고, 불안정성을 유발할 수 있는 수동 재정의를 피하십시오.
고온 작업(1200°C 이상)에 중점을 둔다면: 탄화규소 또는 규화몰리브덴 막대와 같은 적절한 발열체를 갖춘 용광로를 선택하십시오.
공정 정확도 및 안전에 중점을 둔다면: 항상 용광로의 최대 정격 온도 내에서 작동하고 제어 열전대가 샘플에 비해 어디에 위치하는지 이해하십시오.

온도 제어를 마스터하는 것은 열처리 작업에서 반복 가능하고 성공적인 결과를 얻는 데 핵심입니다.

요약표:

구성 요소	역할	주요 특징
열전대 (센서)	내부 온도 측정	열에 비례하는 전압 생성
PID 컨트롤러 (두뇌)	설정값과 실제 온도 비교	전력 출력 계산 및 조정
발열체 (근육)	전류를 통해 열 생성	재료가 최대 온도 결정 (예: SiC, MoSi2)
