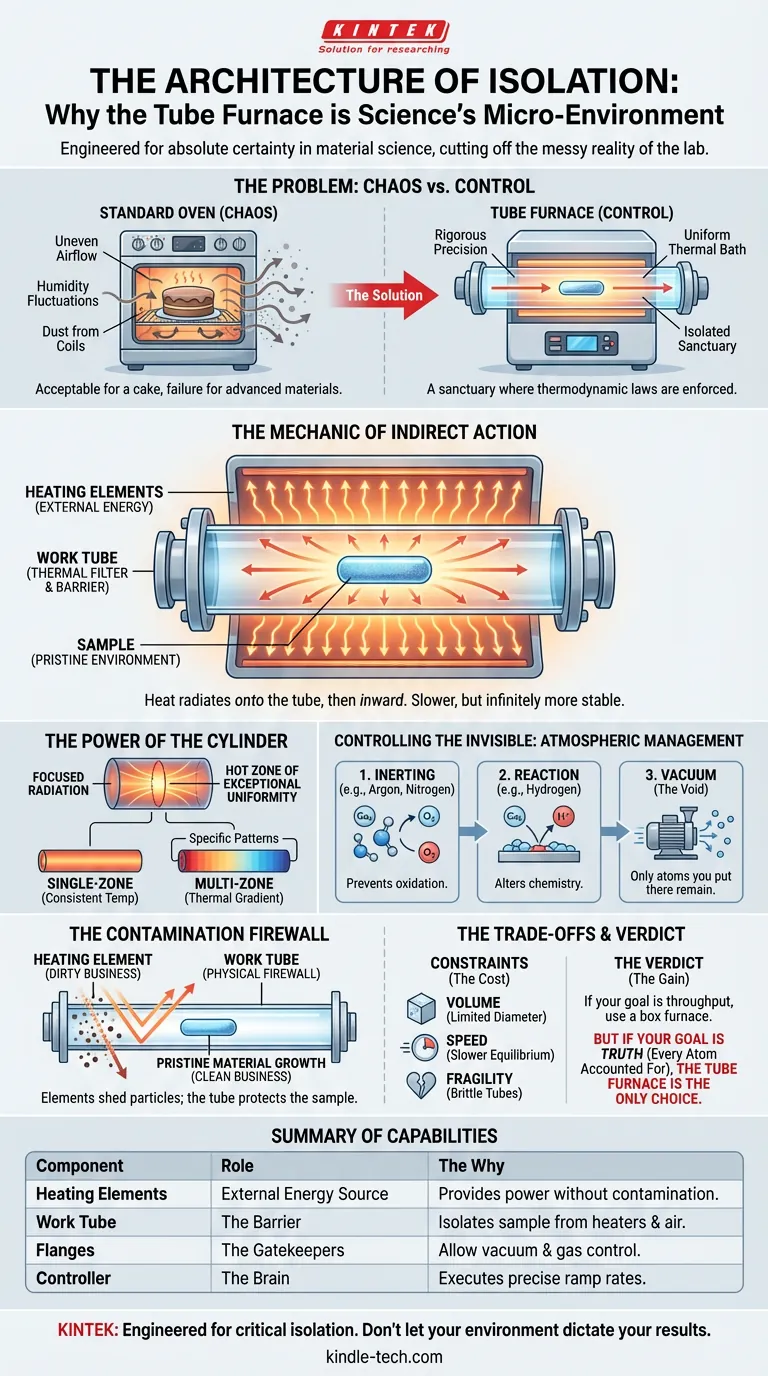

격리의 아키텍처: 튜브 퍼니스가 과학의 마이크로 환경인 이유

"완벽한" 환경의 심리학

재료 과학의 혼란스러운 세계에서 변수는 적입니다.

일반 오븐에서 케이크를 구울 때 어느 정도의 혼란은 감수해야 합니다. 불균일한 공기 흐름, 습도 변동, 가열 코일에서 떨어지는 미세한 먼지는 모두 과정의 일부입니다. 케이크에게는 이것이 개성입니다.

첨단 반도체 또는 나노 물질에게는 이것이 실패입니다.

튜브 퍼니스는 심리적 및 공학적 문제, 즉 절대적인 확실성에 대한 필요성을 해결하기 위해 존재합니다. 단순히 물체를 뜨겁게 만드는 장치가 아닙니다. "마이크로 환경"을 생성하도록 설계된 기계입니다. 즉, 외부 실험실의 지저분한 현실에서 차단된 열역학 법칙이 엄격한 정밀도로 시행되는 성역입니다.

이러한 격리가 어떻게 설계되는지 살펴보겠습니다.

간접 작용의 역학

일반적인 박스 퍼니스와 튜브 퍼니스의 근본적인 차이점은 히터와 가열 대상 간의 관계입니다.

대부분의 오븐에서는 시료가 불과 같은 방에 놓입니다. 튜브 퍼니스에서는 벽으로 분리됩니다.

가열 요소

중앙 챔버를 둘러싸고 있는 것은 고저항 가열 요소입니다. 전원이 공급되면 강렬한 에너지로 빛납니다. 그러나 외부로 유지됩니다. 화학 반응이 일어나는 대기와는 접촉하지 않습니다.

작업 튜브

이 화로의 중심을 통과하는 것은 작업 튜브입니다. 석영, 알루미나 또는 강옥으로 만들어진 이 튜브는 시스템의 영웅입니다. 열 필터 역할을 합니다.

전달

열이 시료를 직접 분사하지 않습니다. 튜브 외부에 복사되어 세라믹 또는 유리 벽을 통과한 다음 중심 축을 향해 안쪽으로 복사됩니다.

이 간접 가열 방식은 더 느립니다. 하지만 훨씬 더 안정적입니다. 급증을 완만하게 합니다. 격렬한 에너지원을 부드럽고 균일한 열 복사 욕조로 바꿉니다.

원통의 힘

왜 원통인가? 왜 상자가 아닌가?

기하학이 성능을 결정합니다. 원통은 집중 복사에 가장 효율적인 모양입니다.

열이 원통 벽에서 복사될 때 중심 축으로 수렴됩니다. 이는 탁월한 균일성을 가진 "핫 존"을 생성합니다.

단일 구역 대 다중 구역

단일 구역: 시료 전체에 걸쳐 일관된 온도가 필요한 작업에 이상적입니다.
다중 구역: 이 퍼니스는 튜브 길이에 따라 독립적인 컨트롤러를 사용합니다. 이를 통해 특정 열 구배를 생성할 수 있습니다. 즉, 한쪽 끝은 뜨겁고 다른 쪽 끝은 차갑게 하여 재료가 특정 패턴으로 이동하거나 결정화되도록 합니다.

보이지 않는 것 제어: 대기 관리

튜브 퍼니스의 진정한 "엔지니어의 로맨스"는 열이 아닙니다. 바로 진공입니다.

작업 튜브는 연속적이고 비다공성 용기이므로 양쪽 끝에 밀봉 플랜지를 부착할 수 있습니다. 이를 통해 퍼니스를 히터에서 화학 반응기로 변환합니다.

세 가지 제어 상태

불활성화: 아르곤 또는 질소로 튜브를 퍼지할 수 있습니다. 이는 산화를 방지하여 금속이 녹슬지 않고 어닐링될 수 있도록 합니다.
반응: 반응성 가스(예: 수소)를 도입하여 산소를 제거하거나 시료의 표면 화학을 변경할 수 있습니다.
진공: 공기를 완전히 빼낼 수 있습니다. 고진공 튜브 퍼니스에서는 재료를 진공 상태에서 처리하여 존재하는 원자는 여러분이 넣은 원자뿐임을 보장합니다.

오염 방화벽

고순도 합성에서 가열 요소 자체는 오염 물질입니다. 이황화 몰리브덴 또는 저항선은 노화됨에 따라 미세 입자를 떨어뜨릴 수 있습니다.

박스 퍼니스에 시료가 있다면 그 입자는 작업에 떨어집니다.

튜브 퍼니스에서는 작업 튜브가 물리적 방화벽 역할을 합니다. 열을 생성하는 더러운 작업은 외부에서 이루어지고, 재료 성장의 깨끗한 작업은 내부에서 이루어집니다.

절충점: 언제 튜브를 선택해야 하는가

엔지니어링에서 모든 것은 절충점입니다. 정밀도를 위해 용량을 지불합니다.

제약 조건:

부피: 튜브의 직경에 의해 제한됩니다. 대형 벌크 부품을 처리할 수 없습니다.
속도: 간접 가열은 직접 가열보다 평형에 도달하는 데 더 오래 걸립니다.
취약성: 고온 세라믹 튜브는 부서지기 쉽습니다. 주의와 신중한 취급이 필요합니다.

결론: 목표가 처리량, 즉 500개의 세라믹 컵을 굽는 것이라면 박스 퍼니스를 사용하십시오.

하지만 목표가 진실, 즉 모든 원자를 계산해야 하는 재료를 합성하는 것이라면 튜브 퍼니스가 유일한 논리적 선택입니다.

기능 요약

구성 요소	역할	"이유"
가열 요소	외부 에너지원	오염 위험 없이 전력을 제공합니다.
작업 튜브	장벽	시료를 히터와 실험실 공기로부터 격리합니다.
플랜지	문지기	진공 밀봉 또는 가스 흐름 제어를 허용합니다.
컨트롤러	두뇌	열 충격을 방지하기 위해 정밀한 램프 속도를 실행합니다.
