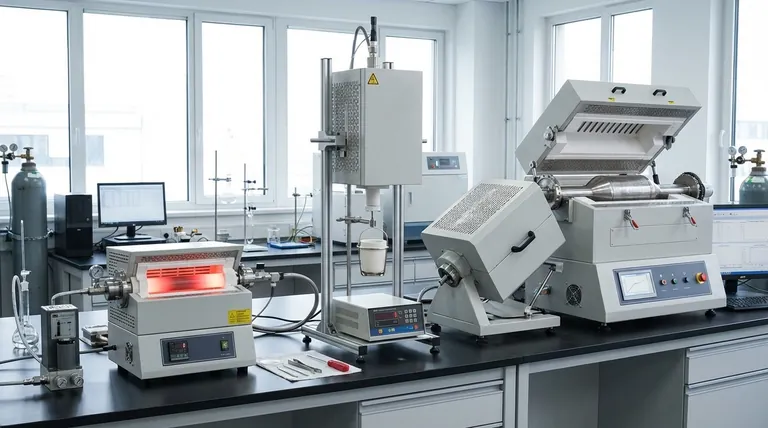

튜브 퍼니스를 튜브의 방향에 따라 분류할 때, 주로 수평 및 수직으로 분류됩니다. 이 두 가지 구성이 가장 일반적인 설계이지만, 특수 응용 분야에서는 회전 및 다각도(또는 기울기) 퍼니스가 개발되었으며, 이 역시 작동 방향에 따라 정의됩니다.
퍼니스의 튜브 방향은 사소한 설계 세부 사항이 아닙니다. 샘플이 어떻게 가열되는지, 재료를 어떻게 처리할 수 있는지, 궁극적으로 퍼니스가 어떤 과학적 또는 산업적 응용 분야에 적합한지를 결정하는 근본적인 요인입니다.
주요 방향: 수평 대 수직
수평 또는 수직 퍼니스 사이의 선택은 연구원과 엔지니어가 가장 흔하게 직면하는 결정입니다. 각 구성은 처리되는 재료의 특성에 따라 고유한 이점을 제공합니다.
수평 튜브 퍼니스: 배치 처리의 표준
수평 튜브 퍼니스는 처리 튜브가 평평하게 놓이는 가장 일반적인 설계입니다. 이 설정은 간단하며 일반적인 가열 목적에 매우 효과적입니다.
주요 장점은 세라믹 또는 석영 "보트"에 담긴 고체 샘플을 뜨거운 영역 중앙으로 밀어 넣어 로딩 및 언로딩하기 쉽다는 것입니다. 이는 많은 표준 어닐링, 경화 및 합성 응용 분야에 이상적입니다.
수직 튜브 퍼니스: 균일성과 분말에 이상적
수직 튜브 퍼니스에서는 튜브가 위쪽으로 향합니다. 이 설계는 중력과 자연 대류를 활용합니다.
뜨거운 공기가 상승하면서 종종 수평 퍼니스보다 우수한 매우 균일한 온도 환경을 만듭니다. 이 구성은 드롭 테스트, 결정 성장 또는 도가니에서 분말 및 액체를 가열하는 것과 같은 공정에 필수적입니다. 샘플이 튜브 벽에 닿아 잠재적으로 반응하는 것을 방지합니다.
동적 공정을 위한 특수 방향
표준 정적 구성 외에도 일부 공정은 원하는 결과를 얻기 위해 움직임과 교반이 필요합니다. 이러한 요구는 보다 동적인 퍼니스 설계로 이어졌습니다.
회전 튜브 퍼니스: 연속적이고 균일한 가열을 위해
회전 튜브 퍼니스는 느슨한 입자 또는 분말 재료의 연속적인 가열 및 혼합을 위해 설계되었습니다. 작동 중에 튜브 자체가 천천히 회전합니다.
이러한 지속적인 회전은 모든 입자가 열원에 균일하게 노출되도록 하여 과열점을 방지하고 매우 균일한 최종 제품을 얻습니다. 이는 하소 또는 로스팅과 같은 공정에서 산업 환경에서 일반적으로 사용됩니다.
다각도(기울기) 퍼니스: 다목적 하이브리드
다각도 또는 기울기 퍼니스는 최고의 유연성을 제공합니다. 이러한 장치는 수평, 수직 또는 중간 각도 위치에서 작동할 수 있습니다.
이러한 다재다능함 덕분에 단일 퍼니스로 다양한 실험 요구를 충족할 수 있으며 다양한 방향의 이점을 결합할 수 있습니다. 예를 들어, 공정에는 수평으로 샘플을 로딩한 다음 퍼니스를 기울여 고온에서 내용물을 붓거나 혼합하는 것이 포함될 수 있습니다.
절충안 이해
방향을 선택하려면 특정 공정 및 실험실 환경과 관련된 실용적인 고려 사항의 균형을 맞춰야 합니다.
샘플 처리 및 로딩
수평 퍼니스는 보트에 담긴 고체 샘플을 처리하는 데 가장 간단합니다. 수직 퍼니스는 로딩이 더 복잡할 수 있으며 종종 와이어로 매달린 특수 샘플 홀더 또는 도가니가 필요합니다.
온도 균일성
수직 퍼니스는 자연 대류 덕분에 일반적으로 우수한 온도 균일성을 제공합니다. 수평 퍼니스는 때때로 튜브의 상단과 하단 사이에 약간의 온도 차이가 발생할 수 있습니다.
설치 공간 및 공간
수평 퍼니스는 더 많은 벤치탑 너비가 필요한 반면, 수직 퍼니스는 더 많은 수직 공간을 요구합니다. 이는 혼잡한 실험실에서 천장 높이 또는 벤치 공간이 제한된 경우 중요한 요소가 될 수 있습니다.
응용 분야에 맞는 올바른 방향 선택
최종 결정은 재료 및 공정 목표의 특정 요구 사항에 따라 안내되어야 합니다.
- 주요 초점이 고체 샘플의 표준 배치 처리인 경우: 수평 튜브 퍼니스는 가장 간단하고 일반적이며 가장 비용 효율적인 솔루션을 제공합니다.
- 주요 초점이 최대 온도 균일성을 달성하거나 분말 및 액체와 함께 작업하는 것인 경우: 수직 튜브 퍼니스는 중력을 활용하여 더 깨끗하고 일관된 결과를 얻는 데 탁월한 선택입니다.
- 주요 초점이 입자 재료의 연속 처리 및 혼합인 경우: 회전 튜브 퍼니스는 이 목적을 위해 특별히 제작된 유일한 설계입니다.
- 주요 초점이 실험적 유연성 및 다양한 연구 요구인 경우: 다각도 퍼니스는 향후 프로젝트에 적응할 수 있는 최고의 다재다능함을 제공합니다.
방향의 기능적 영향을 이해하면 단순한 도구가 아니라 공정을 위한 정밀한 솔루션을 선택할 수 있습니다.
요약 표:
| 방향 | 주요 사용 사례 | 주요 장점 |
|---|---|---|
| 수평 | 고체 샘플의 배치 처리 | 로딩 및 언로딩 용이성 |
| 수직 | 분말, 액체, 결정 성장 가열 | 우수한 온도 균일성 |
| 회전 | 입자 재료의 연속 혼합 | 균일한 가열 및 회전 |
| 다각도 | 다목적 실험 연구 | 모든 각도에서 작동하는 유연성 |
올바른 튜브 퍼니스 방향으로 실험실의 열 처리 공정을 최적화하세요. 퍼니스의 설계는 온도 균일성부터 샘플 처리까지 실험의 성공에 직접적인 영향을 미칩니다. KINTEK은 특정 실험실 요구에 맞는 정밀한 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다. 전문가가 귀하의 응용 분야에 이상적인 수평, 수직, 회전 또는 다각도 퍼니스를 선택하도록 도와드리겠습니다. 요구 사항을 논의하고 공정 효율성을 향상시키려면 지금 바로 문의하세요!

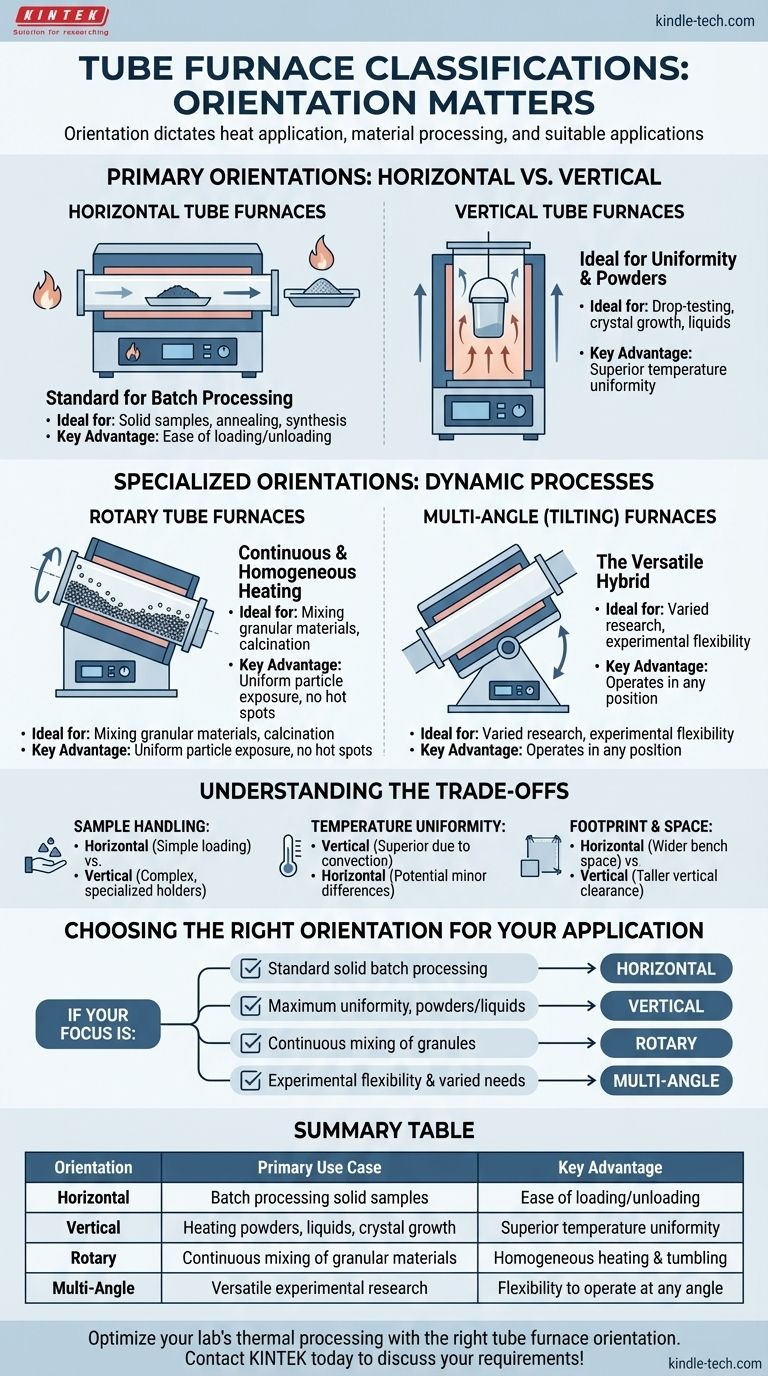

시각적 가이드
