가열 요소의 온도를 제어하려면, 온도를 능동적으로 측정하고 요소에 공급되는 전력을 조절하는 제어 시스템을 사용해야 합니다. 가장 일반적인 방법은 온도 조절 장치를 사용하는 간단한 온/오프 시스템부터 고정밀 PID 컨트롤러에 이르기까지 다양합니다. 이러한 시스템은 온도 센서가 피드백을 제공하여 컨트롤러가 히터의 출력을 원하는 설정값과 일치하도록 지능적으로 관리하는 "폐쇄 루프"를 생성하여 작동합니다.
온도 제어의 핵심 과제는 단순히 전력을 공급하는 것이 아니라 환경으로의 열 손실에 대한 열 입력의 균형을 맞추는 것입니다. 간단한 온도 조절 장치부터 정교한 PID 루프에 이르기까지 선택하는 방법은 애플리케이션이 요구하는 정밀도와 안정성 수준에 전적으로 달려 있습니다.
기초: 열 입력 대 열 출력 균형
가열 요소는 기본적으로 저항기입니다. 전류가 흐르면 저항이 전기 에너지를 열로 변환합니다. 이를 줄 가열(Joule heating)이라고 합니다.
제어 문제
고정된 전압을 단순히 인가하는 것만으로는 특정 온도를 달성할 수 없습니다. 제어되지 않는 요소는 환경과의 자연 평형에 도달하거나, 더 가능성이 높게는 스스로 파괴될 때까지 계속 가열됩니다.
효과적인 온도 제어는 동적인 과정입니다. 컨트롤러의 역할은 주변 온도, 공기 흐름 및 시스템의 열 질량에 따라 달라지는 열 손실을 상쇄하기 위해 전력을 지속적으로 조절하는 것입니다.
방법 1: 온/오프 제어 (온도 조절 장치)
이것은 가장 간단하고 일반적인 형태의 온도 제어입니다. 가정용 온도 조절 장치 또는 기본 가전 제품에서 흔히 볼 수 있는 간단한 원리로 작동합니다.
작동 방식
온도 센서는 스위치(릴레이와 같은)에 연결됩니다. 온도가 목표 설정값 아래로 떨어지면 컨트롤러는 가열 요소를 완전히 켭니다. 온도가 설정값 위로 올라가면 컨트롤러는 요소를 완전히 끕니다.
결과: "온도 변동"
이 방법은 필연적으로 온도 진동을 유발합니다. 요소가 꺼진 후에도 한동안 뜨겁게 유지되므로 시스템은 목표 온도를 초과합니다. 그런 다음 컨트롤러가 전원을 다시 켜기 전에 식으면서 온도가 목표값보다 낮아집니다.
일반적인 사용 사례
온/오프 제어는 몇 도의 온도 변동이 허용되는 비임계 애플리케이션에 이상적입니다. 여기에는 주거용 난방 시스템, 온수기 및 기본 오븐이 포함됩니다.
방법 2: 비례 제어 (조광 스위치)
비례 제어는 간단한 온/오프 방법에서 크게 발전한 것입니다. 히터에 전달되는 전력을 조절하여 더 부드럽고 안정적인 온도 조절을 제공합니다.
펄스 폭 변조(PWM) 도입
히터는 완전히 켜지거나 완전히 꺼지는 대신 매우 빠르게 켜지고 꺼집니다. "켜짐" 시간 대 "꺼짐" 시간의 비율(듀티 사이클이라고 함)이 전달되는 평균 전력을 결정합니다. 예를 들어 70% 듀티 사이클은 총 전력의 70%를 전달합니다.
이를 위해서는 마이크로컨트롤러(Arduino와 같은)와 기계적 마모 없이 빠른 스위칭을 처리할 수 있는 솔리드 스테이트 릴레이(SSR)가 필요합니다.
향상된 안정성
비례 컨트롤러는 온도가 설정값에 가까워질수록 전력을 줄입니다. 이는 정지 신호에 접근할 때 가속 페달에서 발을 떼는 것과 같으며, 온/오프 시스템에서 볼 수 있는 오버슈트를 극적으로 줄입니다.
방법 3: PID 제어 (정밀도를 위한 표준)
최고의 정확성과 안정성을 요구하는 애플리케이션의 경우 PID 컨트롤러가 확실한 솔루션입니다. 이는 오류를 최소화하고 극도의 정밀도로 온도를 유지하기 위해 3항 계산을 사용하는 고급 알고리즘입니다.
PID의 세 가지 항
PID 컨트롤러는 시스템 온도의 과거, 현재 및 미래를 살펴 지능적인 결정을 내립니다.
- P (비례): 현재 오류에 반응합니다. 온도가 설정값에서 멀어질수록 더 많은 전력을 인가합니다. 이것이 시스템의 주요 동인입니다.
- I (적분): 과거 오류를 수정합니다. 시간이 지남에 따라 작고 지속적인 오류를 누적하고 출력을 조정하여 이를 제거함으로써 온도가 설정값보다 약간 낮게 안정화되는 것을 방지합니다.
- D (미분): 미래 오류를 예측합니다. 온도 변화율을 관찰합니다. 온도가 너무 빨리 상승하면 목표값을 초과하기 전에 전력을 줄여 진동을 효과적으로 감쇠시킵니다.
비할 데 없는 성능
적절하게 "조정"되면 PID 루프는 놀라운 안정성으로 온도를 유지할 수 있으며, 종종 설정값의 1도 미만으로 유지됩니다. 이는 민감한 과학, 산업 및 제조 공정에 필수적입니다.
절충점 이해
제어 방법을 선택하는 것은 복잡성, 비용 및 성능의 균형을 맞추는 것을 포함합니다. 모든 시나리오에 가장 적합한 단일 솔루션은 없습니다.
정밀도 대 단순성
간단한 온도 조절 장치는 저렴하고 구현하기 쉽지만 정밀도가 떨어집니다. PID 컨트롤러는 우수한 성능을 제공하지만 마이크로컨트롤러, 더 복잡한 소프트웨어 및 특정 시스템에 대한 P, I, D 값을 최적화하기 위한 "튜닝" 프로세스가 필요합니다.
센서의 중요한 역할
제어 시스템은 온도 센서만큼만 좋습니다. 느리거나 부정확하거나 잘못 배치된 센서는 가장 진보된 PID 컨트롤러의 성능조차도 저하시킬 것입니다. 일반적인 센서 유형에는 서미스터, 열전대 및 RTD가 있으며, 각각 다른 비용, 범위 및 정확도 특성을 가집니다.
스위칭: 기계식 릴레이 대 SSR
기계식 릴레이는 저렴하지만 PWM 또는 PID 제어에 필요한 빠른 스위칭을 처리할 수 없습니다. 빠르게 마모되고 고장날 것입니다. 솔리드 스테이트 릴레이(SSR)는 움직이는 부품이 없고 조용하며 수백만 번 스위칭할 수 있으므로 모든 비례 또는 PID 시스템에 필수적입니다.
프로젝트에 적합한 방법 선택
귀하의 결정은 특정 목표의 요구 사항에 따라 결정되어야 합니다.
- 단순성과 저비용이 주요 초점인 경우(예: 파충류 탱크 히터 또는 간단한 인큐베이터): 온도 조절 장치가 있는 온/오프 컨트롤러로 충분하고 효과적입니다.
- 극도의 정밀도 없이 좋은 안정성이 필요한 경우(예: DIY 수비드 조리기 또는 왁스 용해기): 마이크로컨트롤러와 SSR을 사용하는 비례(PWM) 컨트롤러는 성능과 복잡성의 훌륭한 균형을 제공합니다.
- 최대 정밀도와 안정성이 주요 초점인 경우(예: 3D 프린터 핫엔드, 리플로우 오븐 또는 과학 기기): PID 컨트롤러는 안정적이고 반복 가능한 결과를 얻기 위한 유일한 전문적인 선택입니다.
궁극적으로 효과적인 온도 제어는 시스템의 열 요구 사항에 정확히 일치하는 전략을 선택하는 것입니다.
요약표:
| 제어 방식 | 원리 | 정밀도 | 최적 용도 |
|---|---|---|---|
| 온/오프 제어 | 간단한 온도 조절 장치 스위칭 | 낮음 (온도 변동) | 가정용 히터, 기본 오븐 |
| 비례 제어 | PWM 듀티 사이클 변조 | 중간 (오버슈트 감소) | DIY 수비드, 왁스 용해기 |
| PID 제어 | 비례 + 적분 + 미분 알고리즘 | 높음 (1도 미만) | 3D 프린터, 실험실 기기 |
실험실 장비에 정밀한 온도 제어가 필요하십니까? KINTEK은 고성능 실험실 가열 시스템 및 소모품을 전문으로 합니다. 간단한 온/오프 제어가 필요하든 민감한 애플리케이션을 위한 고급 PID 루프가 필요하든, 당사의 전문가가 안정성과 정확성을 위한 올바른 솔루션을 선택하는 데 도움을 드릴 수 있습니다. 오늘 저희에게 연락하여 귀하의 특정 실험실 가열 요구 사항에 대해 논의하십시오!

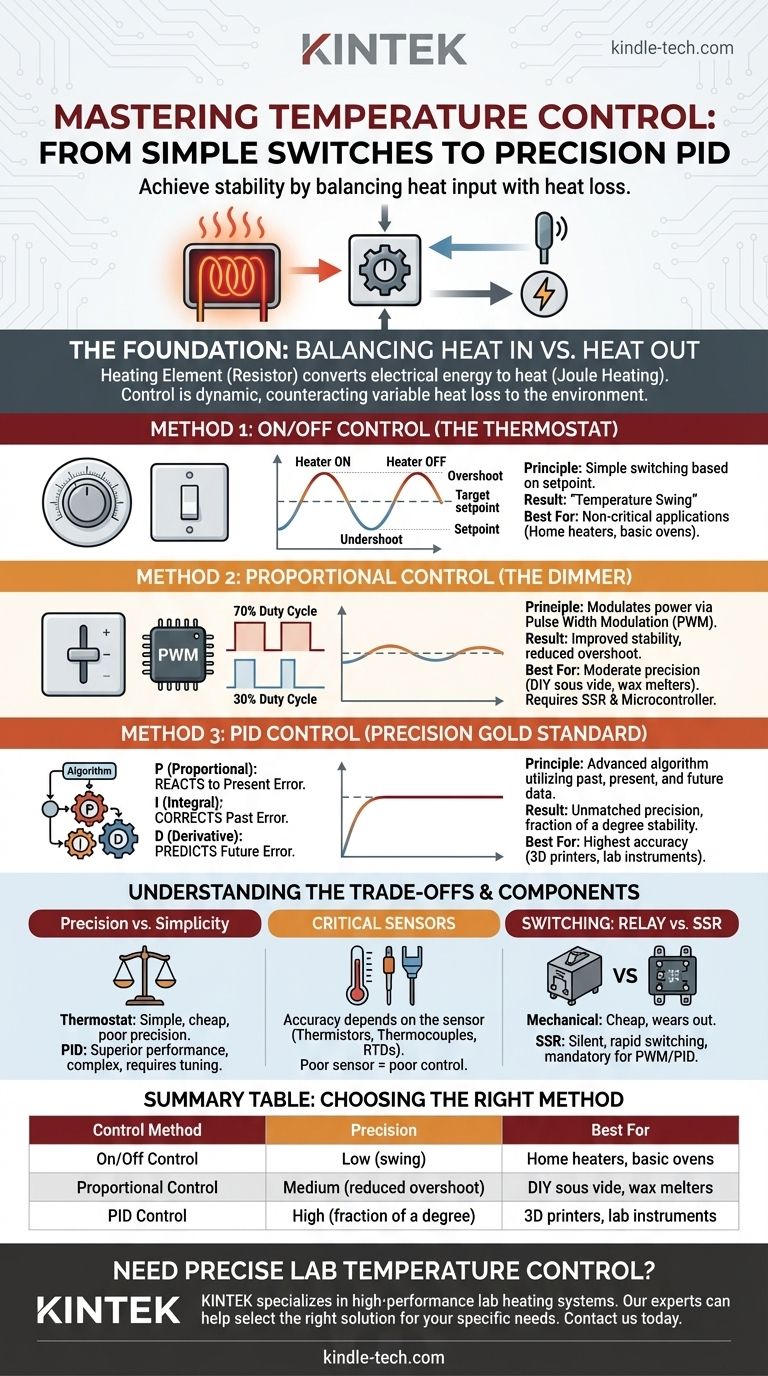

시각적 가이드
