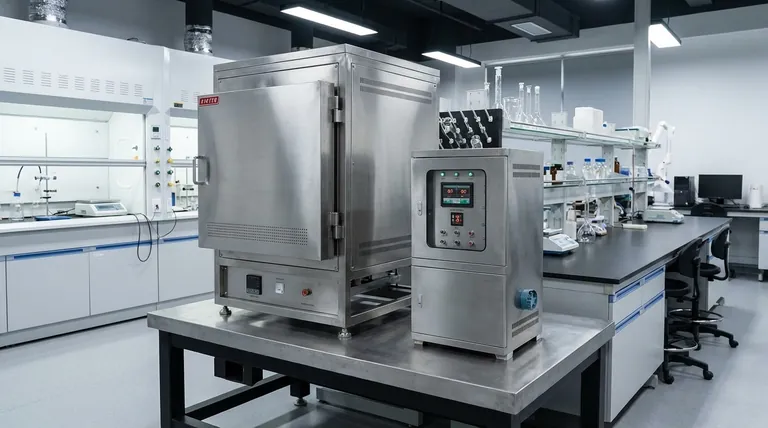

고온 머플로 퍼니스는 어떻게 작동하나요? 오염 없는 균일한 가열 달성

고온 머플로 퍼니스의 핵심은 간접 전기 가열입니다. 전기 저항 요소를 사용하여 별도의 밀폐된 챔버("머플")를 가열하고, 이 머플이 내부의 재료에 열을 균일하게 복사합니다. 이 과정은 디지털 제어 시스템에 의해 정밀하게 관리되어 특정 고온을 달성하고 유지합니다.

현대식 머플로 퍼니스의 결정적인 원리는 열원과 샘플의 분리입니다. 이 설계는 민감한 실험실 및 산업 공정에 필수적인 매우 균일하고 오염 없는 가열을 보장합니다.

핵심 원리: 간접 가열 설명

머플로 퍼니스의 천재성은 간단하지만 효과적인 열 전달 방식에 있습니다. 샘플을 직접 가열하는 것이 아니라, 주변 환경을 매우 제어된 방식으로 가열합니다.

가열 요소: 열 발생

이 과정은 퍼니스 내부 구조의 측면, 후면 또는 상단에 위치한 일반적으로 고저항 합금 와이어인 전기 가열 요소로 시작됩니다.

이 요소에 전기가 통과하면 높은 저항으로 인해 매우 뜨거워져 강렬한 열 에너지를 생성합니다.

머플: 퍼니스의 심장

이 열 에너지는 샘플에 직접 적용되지 않습니다. 대신, 안쪽으로 복사되어 머플이라고 하는 별도의 격리된 챔버를 가열합니다.

종종 내구성이 뛰어난 세라믹 재료로 만들어진 이 머플은 극한의 열 응력을 견디고 전체 표면에 걸쳐 열을 고르게 흡수하도록 설계되었습니다.

에너지 전달

머플이 목표 온도에 도달하면 샘플의 주요 열원이 됩니다. 모든 면에서 열 에너지를 균일하게 복사하여 내부의 물체가 가열 요소에 직접 노출되어 발생할 수 있는 "핫스팟" 없이 균일하게 가열되도록 합니다.

온도 정밀 제어 방법

고온에 도달하는 것만이 절반의 과제이며, 이를 유지하는 것이 중요합니다. 머플로 퍼니스는 정교한 폐쇄 루프 피드백 시스템을 사용하여 탁월한 온도 안정성을 달성합니다.

열전대: 센서

매우 민감한 온도 센서인 열전대가 가열 챔버 내부에 배치됩니다. 이의 유일한 임무는 머플 내부의 정확한 온도를 지속적으로 측정하는 것입니다.

PID 컨트롤러: 두뇌

열전대는 실시간 온도 데이터를 PID(비례-적분-미분) 컨트롤러라고 하는 마이크로프로세서로 보냅니다.

이 컨트롤러는 퍼니스의 두뇌 역할을 합니다. 실제 온도(열전대에서 측정)를 설정한 원하는 온도와 끊임없이 비교합니다.

작동 중인 폐쇄 루프 시스템

온도가 너무 낮으면 PID 컨트롤러는 가열 요소로 보내는 전력을 증가시킵니다. 온도가 너무 높으면 전력을 줄이거나 차단합니다.

측정, 비교, 조정의 이 지속적인 주기를 통해 퍼니스는 놀라운 정확도로 특정 온도를 유지할 수 있습니다.

주요 구성 요소 및 안전 기능

머플로 퍼니스는 단순한 뜨거운 상자가 아닙니다. 효율성과 안전을 위해 중요한 구성 요소가 설계에 통합되어 있습니다.

고효율 단열

전체 가열 챔버는 고급 단열재 층으로 둘러싸여 있습니다. 이는 열이 빠져나가는 것을 방지하여 에너지 효율을 개선하고 퍼니스가 더 빨리 고온에 도달하고 유지할 수 있도록 합니다.

도어 안전 스위치

거의 모든 현대식 퍼니스에는 도어 안전 스위치가 포함되어 있습니다. 이 메커니즘은 문이 열리는 순간 가열 요소로 가는 전력을 즉시 차단하여 사용자를 극한의 열 노출로부터 보호하고 가열 요소의 열 충격을 방지합니다.

장단점 이해

매우 효과적이지만, 머플로 퍼니스의 설계에는 이해해야 할 고유한 장단점이 있습니다.

이점: 오염 없는 가열

가장 큰 장점은 샘플의 순도입니다. 재료가 가열 요소나 연소 부산물(연료 연소식의 경우)과 접촉하지 않기 때문에 오염 위험이 거의 제거됩니다.

이점: 온도 균일성

머플을 통한 가열은 매우 균일한 열 환경을 보장합니다. 이는 어닐링, 회화 또는 소결과 같이 일관된 재료 특성이 필수적인 공정에 중요합니다.

제한 사항: 느린 가열 시간

퍼니스가 먼저 머플을 가열해야 하고, 머플이 샘플을 가열하기 때문에 전체 가열 시간은 직접 가열 방식에 비해 느릴 수 있습니다. 머플 자체에는 극복해야 할 열 질량이 있습니다.

목표에 맞는 올바른 선택

머플로 퍼니스의 작동 방식을 이해하면 특정 응용 분야에서 강점을 활용할 수 있습니다.

• 재료 순도와 정밀도가 주요 초점이라면: 머플의 간접 가열은 샘플을 직접적인 요소 접촉으로부터 보호하고 깨끗한 환경을 보장하는 가장 가치 있는 기능입니다.
• 프로세스 반복성이 주요 초점이라면: PID 컨트롤러에 의존하십시오. 정밀한 온도 프로파일을 실행하고 유지하는 능력은 실행할 때마다 일관된 결과를 얻도록 보장합니다.
• 운영 안전이 주요 초점이라면: 항상 도어 스위치가 작동하는지 확인하고 내부 챔버 온도의 최종 판독값으로 PID 컨트롤러 디스플레이를 신뢰하십시오.

궁극적으로 머플로 퍼니스는 고온 응용 분야에서 제어, 균일성 및 순도를 위해 설계된 전용 도구입니다.

요약 표:

구성 요소	주요 기능
가열 요소	전기 저항을 통해 강렬한 열을 생성합니다.
머플 챔버	샘플에 균일하고 간접적인 열을 복사합니다.
PID 컨트롤러	목표 온도를 정밀하게 유지합니다.
열전대	내부 온도를 지속적으로 측정합니다.
단열	열을 유지하여 효율성을 개선합니다.
도어 안전 스위치	사용자 안전을 위해 문이 열리면 전원을 차단합니다.

실험실에서 정밀하고 오염 없는 가열을 달성할 준비가 되셨습니까?

KINTEK은 정확성, 안전성 및 반복성을 위해 설계된 다양한 신뢰할 수 있는 머플로 퍼니스를 포함한 고성능 실험실 장비를 전문으로 합니다. 귀하의 응용 분야가 재료 순도, 공정 반복성 또는 운영 안전을 요구하든, 당사의 솔루션은 귀하의 특정 실험실 요구 사항을 충족하도록 제작되었습니다.

지금 바로 전문가에게 문의하여 귀하의 응용 분야에 맞는 완벽한 퍼니스를 찾고 실험실 역량을 강화하십시오.

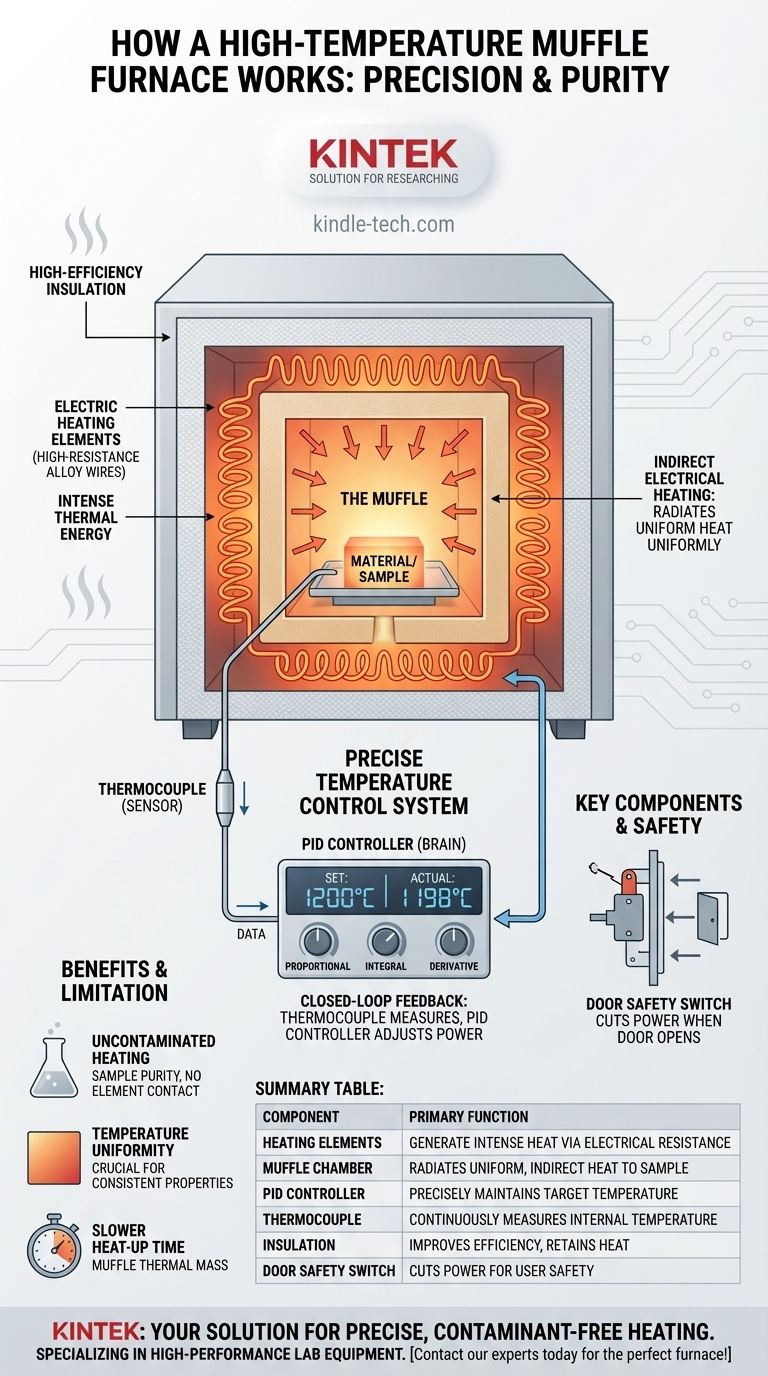

시각적 가이드
