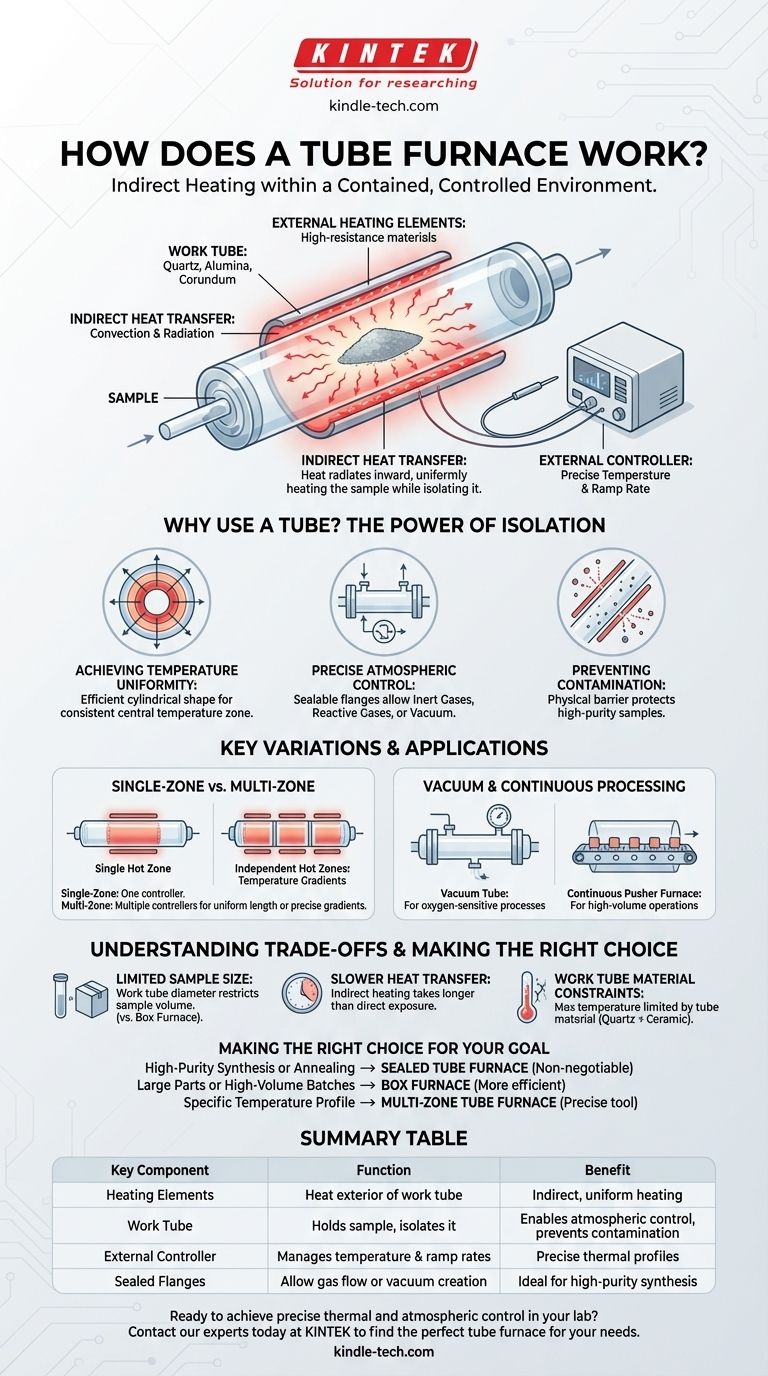

본질적으로 관상로는 밀폐된 튜브 내에서 샘플을 간접적으로 가열하여 작동합니다. 샘플을 발열체에 직접 노출시키는 대신, 로는 세라믹 또는 석영 튜브의 외부를 가열합니다. 이 튜브는 내부로 열을 방출하여 내부 샘플의 온도를 균일하게 높이는 동시에 외부 환경으로부터 샘플을 격리합니다.
핵심적인 통찰은 관상로가 단순한 히터가 아니라 고도로 제어되는 미세 환경이라는 것입니다. 튜브 자체는 밀폐된 챔버 역할을 하여 샘플을 둘러싼 분위기(가스 또는 진공)를 정밀하게 제어할 수 있게 합니다. 이는 첨단 재료 공정에 필수적인 기능입니다.
핵심 작동 원리: 간접 가열
관상로의 메커니즘은 간단하며, 환경 제어를 달성하기 위해 샘플을 격리하는 데 중점을 둡니다.
발열체
이 과정은 중앙 챔버를 둘러싸지만 챔버 안으로 들어가지 않는 외부 발열체(일반적으로 고저항 재료로 만들어짐)에서 시작됩니다. 전기가 통과하면 발열체는 크게 가열됩니다.
작업 튜브
석영, 알루미나 또는 코런덤과 같은 재료로 만들어진 작업 튜브가 가열된 챔버의 중앙을 통과하여 배치됩니다. 이 튜브는 샘플 재료를 담는 용기 역할을 합니다.
간접 열 전달
발열체는 작업 튜브의 외부를 가열합니다. 이 열은 튜브 벽을 통해 내부 샘플로 대류 및 복사를 통해 전달됩니다. 이러한 점진적이고 간접적인 가열은 온도 안정성을 달성하는 데 핵심입니다.
컨트롤러
사용자는 외부 컨트롤러에 목표 온도와 램프 속도를 설정합니다. 이 장치는 열전쌍을 사용하여 로 온도를 측정하고 발열체에 공급되는 전력을 조정하여 원하는 프로파일을 정확하게 따릅니다.
왜 튜브를 사용해야 하는가? 격리의 힘
원통형 튜브는 이 로를 차별화하는 요소입니다. 그 기하학적 구조와 밀봉 능력은 표준 박스형 로에 비해 두 가지 근본적인 이점을 제공합니다.
온도 균일성 달성
원통은 본질적으로 균일한 가열에 효율적인 형태입니다. 열은 모든 면에서 중앙 축을 향해 내부로 복사되어 튜브 중앙에 매우 일관된 온도 영역을 생성합니다.
정밀한 분위기 제어
샘플이 밀폐된 튜브 안에 있기 때문에 가스 환경을 완벽하게 제어할 수 있습니다. 튜브 끝에 밀봉 플랜지를 부착하여 다음을 수행할 수 있습니다.
- 산화를 방지하기 위해 불활성 가스(아르곤 또는 질소와 같은)를 주입합니다.
- 특정 화학 공정을 위해 튜브를 통해 반응성 가스를 통과시킵니다.
- 고순도 응용 분야를 위해 모든 대기 가스를 제거하기 위해 진공을 만듭니다.
오염 방지
작업 튜브는 물리적 장벽 역할을 하여 발열체나 단열재에서 발생할 수 있는 잠재적인 오염 물질로부터 샘플을 보호합니다. 이는 고순도 재료를 만드는 데 중요합니다.
주요 변형 및 응용 분야
모든 관상로가 동일하지는 않습니다. 그 설계는 특정 과학 및 산업 작업에 맞춰져 있습니다.
단일 구역 대 다중 구역 로
단일 구역 로는 하나의 발열체 세트와 하나의 컨트롤러를 가지고 있어 중앙에 하나의 고온 구역을 만듭니다. 다중 구역 로는 길이를 따라 여러 개의 독립적인 발열체 세트와 컨트롤러를 가지고 있습니다. 이를 통해 훨씬 더 긴 균일한 온도 구역을 만들거나 정밀한 온도 기울기를 생성할 수 있습니다.
진공 관상로
이것은 튜브가 진공 밀봉 플랜지로 밀봉된 특정 구성입니다. 튜브 자체가 진공 상태에서 뜨거워지기 때문에 "핫 월(hot wall)" 로의 한 유형입니다. 이는 산소 또는 기타 대기 성분에 매우 민감한 공정에 필수적입니다.
연속 대 배치 처리
대부분의 실험실 관상로는 샘플을 로드하고 가열한 다음 제거하는 배치 처리에 사용됩니다. 푸셔 로와 같은 일부 산업용 버전은 샘플이 채워진 "보트" 열을 튜브를 통해 밀어 넣어 연속 작동을 가능하게 합니다.
장단점 이해하기
강력하지만 관상로는 모든 가열 응용 분야에 대한 해결책은 아닙니다.
제한된 샘플 크기
작업 튜브의 직경은 한 번에 처리할 수 있는 샘플의 크기와 부피를 본질적으로 제한합니다. 박스형 로는 훨씬 더 크거나 더 많은 샘플을 수용할 수 있습니다.
느린 열 전달
열이 샘플에 도달하기 위해 작업 튜브를 통과해야 하므로 전체 가열 공정은 샘플이 발열체에 직접 노출되는 로에 비해 느릴 수 있습니다.
작업 튜브 재료 제약
로의 최대 작동 온도는 종종 작업 튜브의 재료에 의해 제한됩니다. 석영은 일반적이지만 알루미나와 같은 세라믹 튜브보다 낮은 온도 한계를 가지며, 알루미나는 훨씬 더 높은 열을 견딜 수 있지만 더 부서지기 쉬울 수 있습니다.
목표에 맞는 올바른 선택
올바른 가열 장비를 선택하는 것은 전적으로 주요 목표에 달려 있습니다.
- 고순도 합성 또는 어닐링이 주요 초점이라면: 밀폐된 관상로의 우수한 분위기 제어는 필수적입니다.
- 대형 부품 또는 대량 배치를 처리하는 것이 주요 초점이라면: 박스형 로는 훨씬 더 많은 용량을 제공하며 더 효율적일 수 있습니다.
- 샘플을 따라 특정 온도 프로파일을 생성하는 것이 주요 초점이라면: 다중 구역 관상로는 이 정밀한 작업을 위해 설계된 유일한 도구입니다.
궁극적으로 관상로는 샘플 크기나 처리 속도보다 열 및 분위기 환경의 정밀도가 더 중요할 때 최고의 선택입니다.
요약표:
| 주요 구성 요소 | 기능 | 이점 |
|---|---|---|
| 발열체 | 작업 튜브의 외부를 가열합니다 | 간접적이고 균일한 가열 |
| 작업 튜브 | 샘플을 담고 격리합니다 | 분위기 제어(가스/진공)를 가능하게 하고 오염을 방지합니다 |
| 외부 컨트롤러 | 온도 및 램프 속도를 관리합니다 | 일관된 결과를 위한 정밀한 열 프로파일 |
| 밀봉 플랜지 | 가스 흐름 또는 진공 생성을 허용합니다 | 고순도 합성 및 어닐링에 이상적 |
