전자빔 증착기는 어떻게 작동하나요? 고순도 박막 증착 달성

본질적으로 전자빔 증착기는 고에너지 전자빔을 사용하여 고진공 챔버 내부의 소스 재료를 가열하고 증발시키는 정교한 도구입니다. 이 물리적 기상 증착(PVD) 공정은 증기 흐름을 생성하여 타겟 기판에 응축되어 매우 순수하고 균일한 박막을 형성합니다.

전자빔 증착은 특히 고융점 재료를 증착할 때 타의 추종을 불허하는 순도와 제어 기능을 제공합니다. 핵심은 전자의 운동 에너지를 열 에너지로 직접 변환하는 것이지만, 이러한 정밀도에는 고전압 및 고진공 시스템의 고유한 복잡성이 따릅니다.

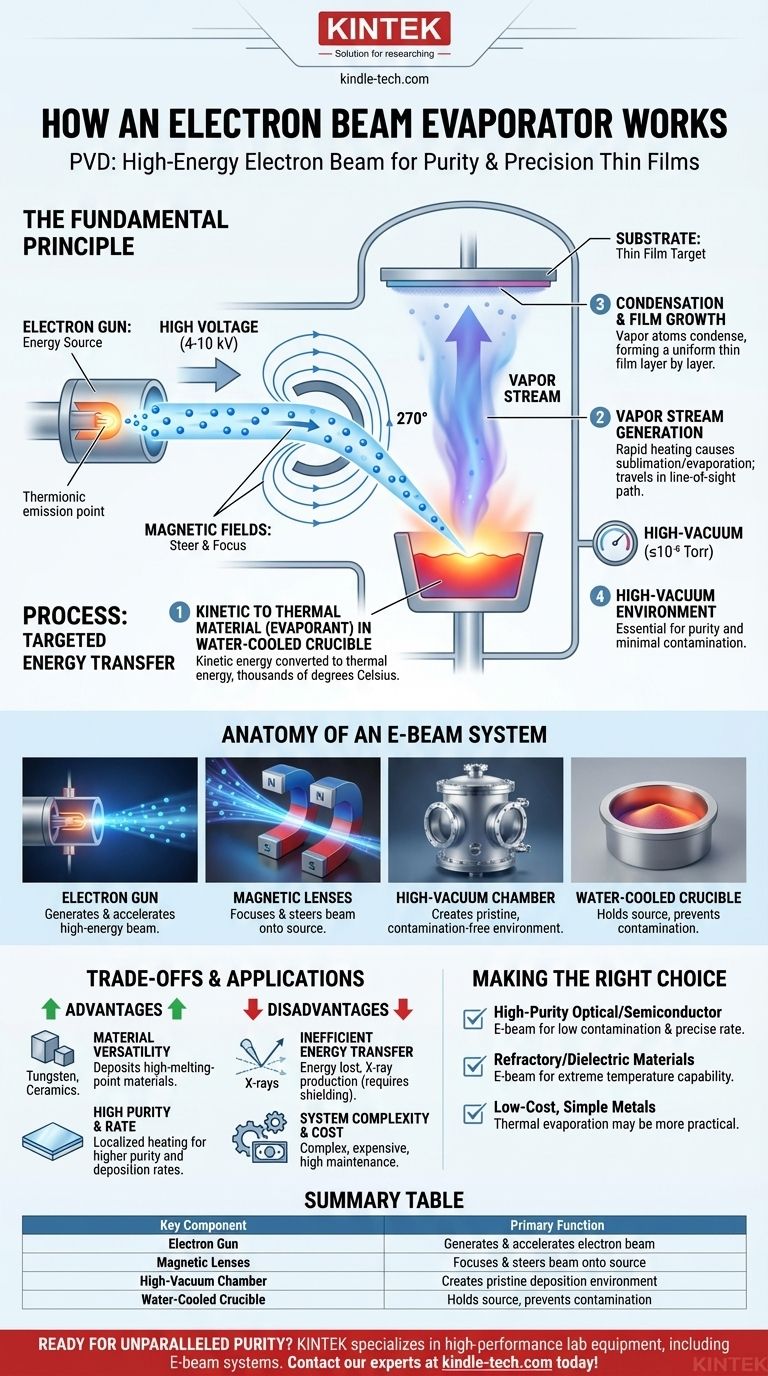

기본 원리: 표적 에너지 전달

운동 에너지를 열로 변환

전체 공정은 간단한 물리 원리에 달려 있습니다. 고전압으로 가속된 고에너지 전자의 집중된 빔은 도가니에 고정된 소스 재료(증발원)에 충돌하도록 지향됩니다.

전자가 재료와 충돌하면 운동 에너지가 즉시 열 에너지로 변환됩니다. 이러한 강렬하고 국소적인 가열은 재료의 표면 온도를 직접 상승시켜 종종 수천 도에 이르게 합니다.

증기 흐름 생성

이러한 급격한 온도 상승은 재료를 승화시키거나 증발시켜 증기 플룸을 방출하기에 충분합니다. 이 과정이 고진공 환경에서 발생하므로 증기는 대기 가스로 인한 오염을 최소화하면서 직선적인 가시선 경로로 이동합니다.

응축 및 박막 성장

기판(코팅할 물체)은 이 증기 흐름 내에 전략적으로 배치됩니다. 증기 원자나 분자가 더 차가운 기판 표면에 부딪히면 응축되어 달라붙어 점차 얇고 단단한 막을 층층이 쌓아 올립니다.

E-빔 시스템의 구조

전자총: 에너지원

이 과정은 빔을 생성하는 전자총에서 시작됩니다. 텅스텐 필라멘트가 열전자 방출 지점까지 가열되어 전자의 구름을 방출하게 됩니다.

이 자유 전자는 강력한 전기장에 의해 양극을 향해 가속되며, 이 전기장은 일반적으로 4~10킬로볼트(kV)의 전압으로 생성됩니다. 이러한 가속이 전자에 높은 운동 에너지를 부여합니다.

자기장: 조향 및 초점

빛과 달리 전자빔은 자기장을 사용하여 정밀하게 조향하고 초점을 맞출 수 있습니다. 도가니 외부에 위치한 전자석은 전자빔을 구부리는 데 사용되며, 종종 270도 회전시킵니다.

이 굽힘에는 두 가지 중요한 목적이 있습니다. 첫째, 전자총의 섬세한 필라멘트를 도가니 아래에 배치하여 떨어지는 증발 재료로부터 필라멘트를 보호할 수 있습니다. 둘째, 빔이 소스 재료에 충돌하는 지점을 정밀하게 제어하여 균일한 가열 및 증발을 가능하게 합니다.

진공 챔버: 순수한 환경

전체 공정은 일반적으로 10⁻⁶ Torr 이하의 압력으로 펌핑되는 고진공 챔버 내에서 수행됩니다.

이 진공은 전자빔이 공기 분자에 의해 산란되는 것을 방지하고, 더 중요하게는 증기 흐름과 반응할 수 있는 오염 물질을 제거하여 최종 필름의 순도를 보장하는 데 필수적입니다.

트레이드오프 및 한계 이해

장점: 재료 다양성

가열이 매우 강렬하고 직접적이기 때문에 e-빔 증착은 텅스텐, 탄탈럼 및 다양한 세라믹과 같이 다른 방법으로는 증발시키기 어렵거나 불가능한 초고융점 재료를 증착하는 데 사용될 수 있습니다.

장점: 고순도 및 증착 속도

가열은 소스 재료의 표면에만 국소적으로 이루어집니다. 이는 도가니 전체가 녹아 증기 흐름에 오염 물질이 유입되는 것을 방지하여 열 증착에 비해 더 높은 순도의 필름을 얻을 수 있게 합니다. 또한 높은 에너지 밀도로 인해 매우 빠른 증착 속도가 가능합니다.

단점: 비효율적인 에너지 전달 및 X선

에너지 변환은 완벽하게 효율적이지 않습니다. 일부 에너지는 후방 산란 전자, 2차 전자, 그리고 가장 중요하게는 X선 생성으로 손실됩니다.

이러한 X선 발생은 고에너지 전자가 표적에 충돌할 때 발생하는 불가피한 부산물입니다. 작업자 안전을 보장하기 위한 적절한 차폐가 필요하며 때로는 민감한 기판에 손상을 줄 수도 있습니다.

단점: 시스템 복잡성 및 비용

E-빔 증착기는 단순한 열 증착 시스템보다 훨씬 복잡하고 비쌉니다. 고전압 전원 공급 장치, 정교한 자기장 제어 장치, 강력한 고진공 시스템이 필요하며, 이 모든 것이 더 높은 운영 및 유지 보수 비용에 기여합니다.

응용 분야에 맞는 올바른 선택

증착 방법을 선택하는 것은 기술적 요구 사항과 제약 조건에 전적으로 달려 있습니다.

• 고순도 광학 코팅 또는 반도체 층 증착에 중점을 두는 경우: 오염이 적고 정밀한 속도 제어가 가능하므로 E-빔 증착은 탁월한 선택입니다.
• 내화성 금속 또는 유전체 재료 코팅에 중점을 두는 경우: E-빔의 극도로 높은 온도에 도달할 수 있는 능력은 몇 안 되는 실행 가능한 옵션 중 하나입니다.
• 견고한 기판에 저렴하고 간단한 금속 코팅에 중점을 두는 경우: 열 증착과 같은 덜 복잡한 방법이 더 실용적이고 비용 효율적인 해결책일 수 있습니다.

궁극적으로 이러한 전력, 정밀도 및 복잡성의 균형을 이해하는 것이 작업에서 전자빔 증착을 효과적으로 활용하는 열쇠입니다.

요약표:

주요 구성 요소	주요 기능
전자총	고에너지 전자빔을 생성하고 가속합니다.
자기 렌즈	전자빔을 소스 재료에 초점을 맞추고 조향합니다.
고진공 챔버	오염 없는 증착을 위한 순수한 환경을 조성합니다.
수냉식 도가니	용융으로 인한 오염을 방지하면서 소스 재료를 보유합니다.
