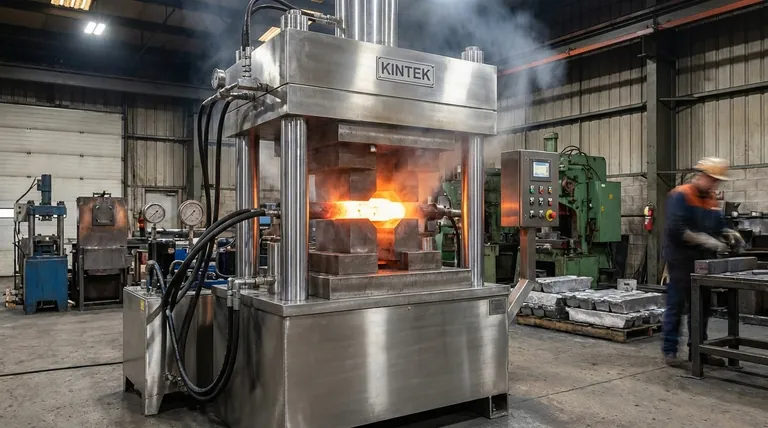

유압 프레스는 단조에 어떻게 사용됩니까? 복잡한 금속 부품을 위한 탁월한 제어 달성

단조에서 유압 프레스는 유체 기반 시스템을 사용하여 금속 공작물에 엄청나고 지속적이며 고도로 제어 가능한 압축력을 가합니다. 날카로운 충격을 가하는 해머와 달리 유압 프레스는 금속을 천천히 압착하여 재료가 다이의 모양에 따라 흐르고 변형되도록 합니다. 이러한 체계적인 힘의 적용은 크고 복잡하며 고강도 부품을 만드는 데 특히 적합합니다.

단조에서 유압 프레스의 핵심 장점은 단순히 힘이 아니라 제어력에 있습니다. 길고 전체적인 스트로크 동안 일정한 압력을 가함으로써, 더 빠르고 충격 기반의 단조 방법으로는 불가능한 어려운 합금과 복잡한 형상을 성형할 수 있습니다.

기본 원리: 제어된 힘의 적용

작동 방식

유압 프레스는 유체 역학의 원리에 따라 작동합니다. 전기 모터는 펌프를 구동하여 대형 실린더 내의 유압 유체(일반적으로 오일)에 압력을 가합니다. 이 압력은 피스톤 또는 램에 작용하여 엄청난 힘으로 아래로 움직입니다.

공작물은 두 개의 다이 사이에 놓입니다. 하나는 움직이는 램에 부착되고 다른 하나는 고정된 베드에 부착됩니다. 램이 내려오면서 금속을 천천히 압착하여 다이의 모양을 취하게 합니다.

지속적인 압력 대 빠른 충격

유압 프레스의 특징은 전체 스트로크 동안 완전하고 지속적인 힘을 전달하는 능력입니다. 이는 스트로크의 맨 아래에서만 최대 힘을 전달하는 기계식 프레스 또는 고속 충격을 통해 힘을 전달하는 단조 해머와는 근본적으로 다릅니다.

이 느리고 일정한 압력은 매우 중요합니다. 이는 금속이 다이 캐비티의 모든 세부 사항으로 부드럽고 완전히 흘러 들어가도록 하여 내부 결함의 위험을 줄이고 최종 부품의 일관된 미세 구조를 보장합니다.

힘과 속도의 다양성

현대 유압 단조 프레스는 공정에 대한 무한한 제어 기능을 제공합니다. 램의 속도는 작업 중인 재료의 특정 성형 특성에 맞게 조정할 수 있습니다. 이러한 적응성은 우수한 공작물 품질과 값비싼 단조 다이의 훨씬 더 긴 서비스 수명을 가져옵니다.

단조 작업 흐름의 주요 응용 분야

개방형 다이 및 폐쇄형 다이 단조

유압 프레스는 두 가지 주요 단조 유형에 모두 사용됩니다. 개방형 다이 단조에서는 비폐쇄형 다이를 사용하여 거대한 금속 잉곳을 더 단순한 형태로 성형하며, 일부 프레스는 100,000톤 이상의 힘에 도달합니다.

폐쇄형 다이(또는 인상 다이) 단조에서는 프레스가 뜨거운 금속을 복잡하고 폐쇄된 다이 캐비티로 채우도록 합니다. 지속적인 압력은 성형하기 어려운 합금이 복잡한 모양을 완전히 채우도록 하는 데 이상적입니다.

열간 및 냉간 단조

유압 프레스의 제어된 특성은 열간 및 냉간 단조 모두에 적합합니다. 열간 단조에서는 느린 속도가 다이에 대한 열 충격을 최소화합니다.

냉간 단조에서는 금속이 상온에서 성형되므로 재료의 높은 변형 저항을 극복하기 위해 엄청나고 지속적인 힘이 필요합니다.

통합 단조 공정

유압 프레스는 주요 단조 단계에만 사용되는 것이 아닙니다. 종종 전체 생산 라인의 일부입니다.

사전 성형: 더 작은 프레스는 최종 단조 전에 적절한 질량 분포를 보장하기 위해 초기 공작물을 성형하는 데 사용됩니다.
트리밍 및 피어싱: 단조 후 전용 유압 프레스는 과도한 재료(플래시)를 트리밍하고 피어싱 작업을 수행합니다.
교정: 프레스의 최종 코이닝 또는 교정 단계는 부품이 정확한 치수 공차를 충족하도록 보장합니다.

장단점 이해하기

주요 장점: 탁월한 제어

가장 큰 이점은 제어력입니다. 스트로크 길이, 압력 및 속도를 관리하는 능력은 우수한 야금 특성을 가진 고도로 복잡한 부품을 생산할 수 있게 합니다. 충격이 없기 때문에 공정이 덜 격렬하여 장비와 시설에 가해지는 스트레스가 적습니다.

주요 장점: 엄청난 힘

유압 프레스는 80,000톤 이상의 용량에 도달하는 등 사용 가능한 가장 높은 단조력을 생성할 수 있습니다. 이는 항공 우주, 방위 및 발전 분야에서 사용되는 매우 큰 부품을 생산하는 유일한 선택입니다.

주요 단점: 속도

유압 프레스의 주요 한계는 기계식 프레스에 비해 상대적으로 느린 사이클 시간입니다. 유압 압력을 높이는 데 걸리는 시간 때문에 작고 단순한 부품의 대량 생산에는 덜 적합합니다.

고려 사항: 시스템 복잡성

유압 시스템은 기계식 시스템보다 더 복잡합니다. 거친 제조 환경에서 안정적인 작동을 보장하기 위해 유체, 씰, 펌프 및 밸브에 대한 부지런한 유지 관리가 필요합니다.

목표에 맞는 올바른 선택

크고 복잡한 부품 또는 견고한 합금 단조에 주로 중점을 둔다면: 유압 프레스의 지속적이고 제어 가능한 힘이 이상적인 솔루션입니다.

고정밀 형상 및 우수한 재료 특성 달성에 주로 중점을 둔다면: 유압 프레스의 적응 가능한 속도와 압력은 재료 흐름에 대한 탁월한 제어력을 제공합니다.

작은 부품의 고속, 대량 생산에 주로 중점을 둔다면: 기계식 프레스가 거의 항상 더 효율적이고 비용 효율적인 선택입니다.

궁극적으로 단조용 유압 프레스를 선택하는 것은 원시 생산 속도보다 제어, 힘 및 품질을 우선시하는 결정입니다.

요약표:

특징	유압 단조 프레스	기계/해머 대안
힘의 적용	지속적이고 일정한 압력	고속 충격
이상적인 용도	크고 복잡한 부품; 견고한 합금	대량, 단순 부품
주요 장점	탁월한 제어 및 정밀도	높은 생산 속도
사이클 시간	더 느리고 신중함	더 빠름
가장 적합한 분야	항공 우주, 방위, 발전	자동차, 소비재
