실제로 유도 브레이징은 매우 빠릅니다. 일반적인 유도 브레이징 주기는 몇 초에서 몇 분 안에 완료됩니다. 이러한 속도는 이 공정의 주요 장점 중 하나이지만, 정확한 시간은 단일 숫자가 아닙니다. 이는 부품의 설계, 재료 특성, 가열 장비의 세부 사항을 균형 있게 조정한 정교하게 설계된 시스템의 결과입니다.
유도 브레이징에 필요한 시간은 부품 질량, 재료, 접합 설계 및 유도 시스템의 출력에 직접적으로 비례합니다. 종종 몇 초 단위로 측정되지만, 진정한 목표는 최대 속도가 아니라 완벽하고 고품질의 접합을 생성하는 가장 빠른 반복 가능한 주기입니다.
유도의 물리학: 속도를 좌우하는 것은 무엇인가?
브레이징 시간을 이해하려면 먼저 유도 가열의 핵심 원리를 이해해야 합니다. 이 공정은 교류 자기장을 사용하여 금속 부품 내부에 전류(와전류)를 유도합니다. 이 전류에 대한 금속의 저항은 정밀하고 국부적인 열을 발생시킵니다.
출력 및 주파수의 역할
전원 공급 장치는 시스템의 엔진입니다. 더 높은 출력(킬로와트, kW로 측정)은 부품에 더 많은 에너지를 전달하여 더 빠른 가열을 가능하게 합니다. 사용 가능한 출력을 두 배로 늘리면 가열 시간을 절반으로 줄일 수 있습니다.
주파수는 더 미묘합니다. 이는 열 침투 깊이를 제어합니다.
- 고주파(예: 50-200 kHz)는 얕은 가열 효과를 생성하며, 작은 부품, 얇은 벽 또는 표면만 빠르게 가열해야 하는 응용 분야에 이상적입니다.
- 저주파(예: 1-10 kHz)는 재료에 더 깊이 침투하며, 크고 두껍거나 육중한 부품을 코어까지 균일하게 가열하는 데 필요합니다.
재료 특성이 가열에 미치는 영향
모든 금속이 동일하게 가열되는 것은 아닙니다. 탄소강과 같은 자성 재료는 퀴리점(약 770°C 또는 1420°F) 이하에서 자기 이력 손실로 인해 매우 효율적으로 가열되며, 이는 2차 가열 효과를 추가합니다.
다른 주요 특성에는 전기 저항률과 열전도율이 포함됩니다. 전기 저항률이 높은 재료는 더 효과적으로 가열됩니다. 구리와 같이 열전도율이 높은 재료는 접합 영역에서 열을 매우 빠르게 방출하기 때문에 매우 높은 에너지 입력 속도가 필요합니다.
코일 설계의 결정적인 중요성
유도 코일은 자기장을 형성하고 에너지를 집중시키는 "도구"입니다. 그 설계는 효율성과 속도를 결정하는 단일 가장 중요한 요소라고 할 수 있습니다.
코일과 공작물 사이의 거리, 즉 커플링은 매우 중요합니다. 밀착된 커플링(더 가까운 거리)은 훨씬 더 효율적인 에너지 전달과 훨씬 빠른 가열을 가져옵니다. 접합부의 형상에 완벽하게 일치하는 맞춤형 코일은 최적의 성능을 위해 필수적입니다.
부품 질량 및 접합 형상
이것은 가장 직관적인 요소입니다. 크고 무거운 부품은 단순히 온도를 올려야 할 더 많은 질량을 포함하므로 더 많은 에너지와 더 많은 시간이 필요합니다.
브레이징 접합 자체의 설계도 역할을 합니다. 목표는 전체 접합 영역을 균일한 온도로 가열하는 것입니다. 잘 설계된 접합부는 두 부품이 동시에 브레이징 온도에 도달하도록 보장하여 필러 금속이 빠르고 균일하게 흐르도록 합니다.
절충점 이해: 속도 대 품질
가장 짧은 시간을 달성하기 위해 단순히 최대 출력을 적용하는 것은 좋지 않은 결과로 이어지는 흔한 실수입니다. 목표는 단순한 속도가 아니라 제어되고 반복 가능한 가열입니다.
과열 및 변형의 위험
부품을 너무 빨리 가열하면 표면이 코어보다 훨씬 뜨거운 심각한 열 구배가 생성됩니다. 이는 표면 손상, 금속의 결정립 성장, 부품 변형 또는 뒤틀림을 초래할 수 있으며, 특히 이종 재료 또는 복잡한 형상의 조립품에서 그렇습니다.
불완전한 필러 흐름의 위험
성공적인 브레이징은 전체 접합부가 올바른 온도에 있어야 합니다. 열이 너무 빠르게 그리고 불균일하게 가해지면, 한 영역이 필러 금속을 녹일 만큼 충분히 뜨거워질 수 있지만 나머지 접합부는 준비되지 않을 수 있습니다. 이로 인해 필러가 잘못 흐르게 되어 공극이 생기고 약하고 신뢰할 수 없는 결합이 발생합니다.
적절한 플럭스 및 필러 활성 보장
플럭스를 사용하는 경우, 세척 작용을 수행하기 위해 특정 시간 동안 온도에 노출되어야 합니다. 마찬가지로, 브레이징 필러 합금은 모세관 작용을 통해 흐르고 접합부 표면을 완전히 적시는 데 짧은 시간이 필요합니다. 이 "침지 시간"을 서두르면 야금학적 결합이 손상될 수 있습니다.
목표에 맞는 올바른 선택
이상적인 브레이징 시간은 생산 속도와 접합 품질 사이의 균형입니다. 특정 응용 분야에 따라 최적화 노력을 집중해야 할 곳이 결정됩니다.
- 대량 생산을 위한 처리량 극대화가 주요 목표인 경우: 맞춤형 코일과 정밀하게 조정된 전원 공급 장치를 갖춘 고도로 자동화된 시스템에 투자하여 반복 가능한 몇 초 길이의 가열 주기를 달성하십시오.
- 크거나 복잡한 조립품 브레이징이 주요 목표인 경우: 순수한 속도보다 균일한 가열을 우선시하십시오. 낮은 주파수와 신중하게 설계된 코일을 사용하여 접합 무결성을 보장하고 변형을 방지하기 위해 더 긴 주기 시간(예: 1-3분)을 허용하십시오.
- 열에 민감하거나 이종 재료로 작업하는 것이 주요 목표인 경우: 열 응력을 관리하고 고품질 결합을 보장하기 위해 저출력 예열 단계와 최종 램프업과 같은 다단계 가열 프로파일을 구현하십시오.
궁극적으로 최적의 유도 브레이징 시간은 가능한 가장 빠른 시간이 아니라 강력하고 결함 없는 접합을 안정적으로 생성하는 가장 빠른 시간입니다.

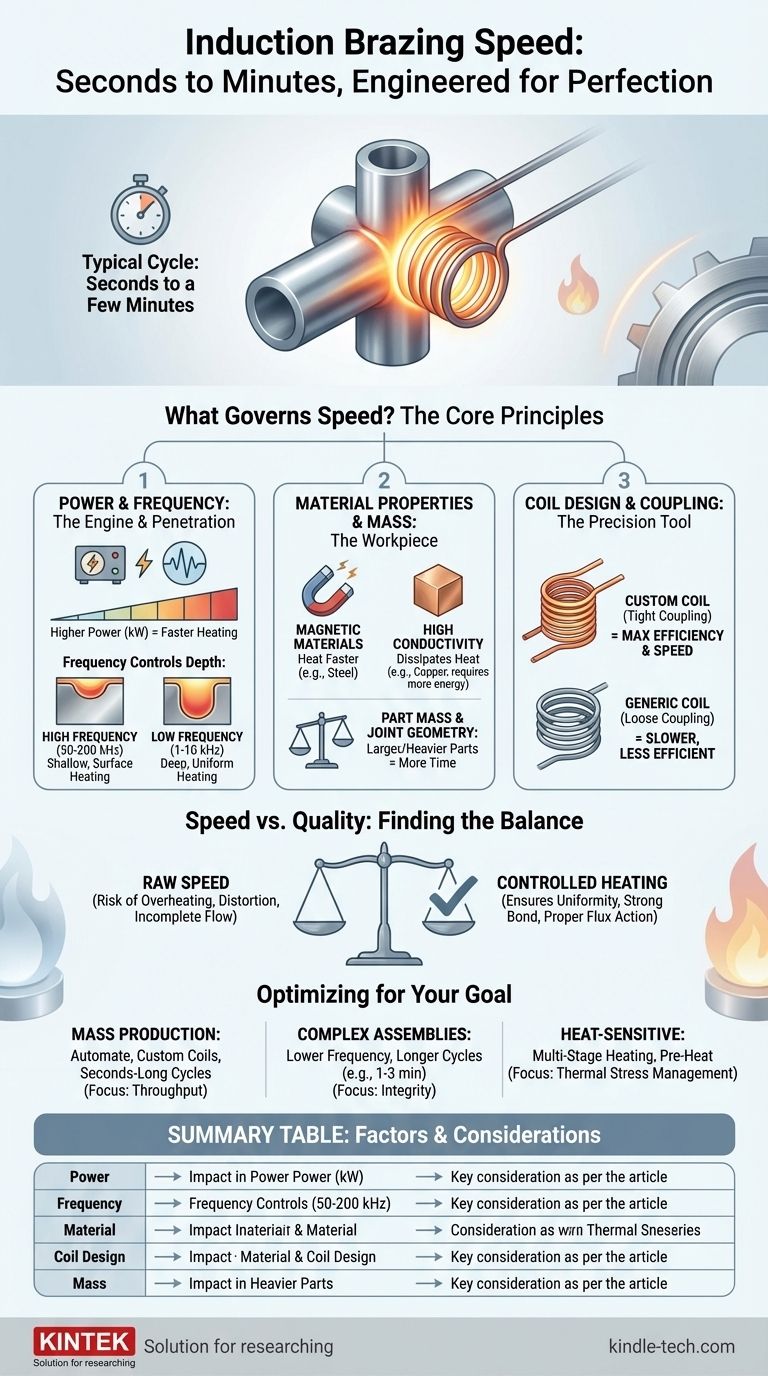

요약 표:
| 요소 | 브레이징 시간에 미치는 영향 | 주요 고려 사항 |
|---|---|---|
| 전원 공급 장치 (kW) | 높은 출력 = 빠른 가열 | 부품 질량 및 생산 목표에 맞게 출력 조정 |
| 주파수 (kHz) | 작은 부품에는 고주파; 큰 부품에는 저주파 | 열 침투 깊이 제어 |
| 재료 특성 | 자성 재료는 더 빨리 가열; 높은 전도성 재료는 열 방출 | 에너지 효율에 영향 |
| 코일 설계 및 커플링 | 맞춤형 코일 및 밀착 커플링은 시간을 크게 단축 | 효율성에 가장 중요한 요소 |
| 부품 질량 및 접합 형상 | 더 크고 무거운 부품은 더 많은 시간 필요 | 목표는 전체 접합 영역의 균일한 가열 |
