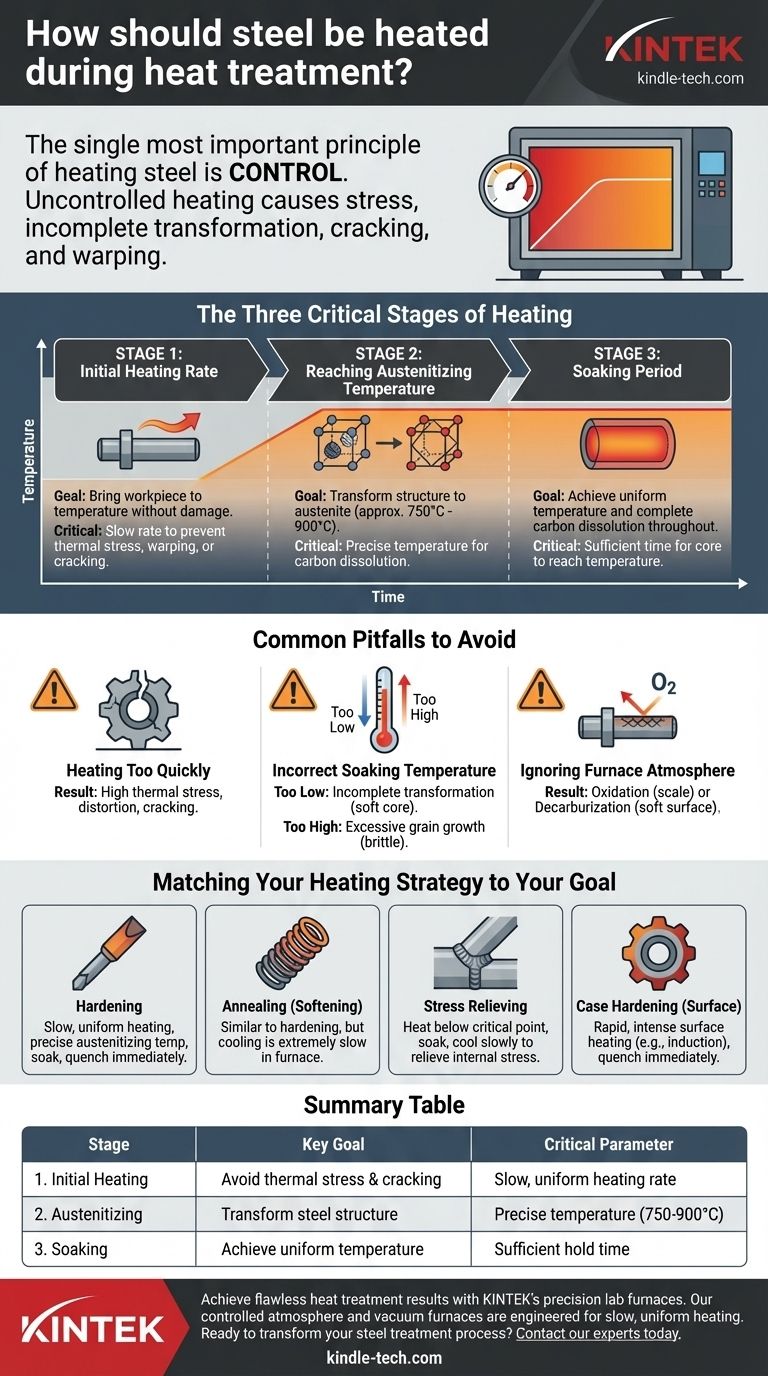

열처리 과정에서 강철은 노멀라이징, 용액 처리, 템퍼링 등 원하는 결과에 따라 특정 온도로 가열해야 합니다. 가열 공정은 강철의 종류와 특정 열처리 방법에 따라 달라집니다.
노멀라이징 열처리:
노멀라이징을 위해 강철을 임계 온도보다 약 40°C 높은 온도까지 가열합니다. 이 공정은 일반적으로 철 합금의 입자 크기와 조성을 제어하는 등 균일한 펄라이트 구조를 얻기 위해 사용됩니다. 강철은 이 고온에서 일정 시간 동안 유지된 다음 야외에서 냉각됩니다. 노멀라이징의 목적은 인성을 높이고, 내부 응력을 완화하며, 입자 크기를 개선하는 것입니다. 정규화된 소재는 어닐링된 소재보다 더 단단하며 종종 사용 전 최종 처리로 사용됩니다.오스테나이트 스테인리스 스틸 용액 처리:
300 시리즈 오스테나이트 스테인리스 스틸 튜브의 경우, 강철을 1050~1150°C로 가열하여 모든 탄화물을 오스테나이트에 용해시킵니다. 짧은 유지 기간이 지나면 강철을 약 350°C로 급속 냉각하여 균일한 과포화 오스테나이트 고체 용액을 얻습니다. 이 공정의 핵심은 카바이드 침전이 발생할 수 있는 550~850°C 온도 영역을 피하기 위해 55°C/s의 냉각 속도로 급속 냉각하는 것입니다. 이 처리는 강철의 표면 마감과 구조적 무결성을 유지하는 데 매우 중요합니다.
페라이트계 및 마르텐사이트계 스테인리스강 어닐링:
400 계열 페라이트계 스테인리스강의 경우 가열 온도를 약 900°C로 낮추고 느린 냉각을 통해 어닐링된 연화 구조를 얻습니다. 마르텐사이트 스테인리스 스틸은 단면 담금질 후 템퍼링을 거칠 수 있습니다. 어닐링 공정은 강철을 부드럽게 하고 연성을 개선하는 데 도움이 됩니다.템퍼링:
템퍼링은 경화 또는 정규화된 철 합금을 변형 범위 이하의 온도로 가열하여 특성을 변경하는 것입니다. 취성을 줄이고 급속 냉각으로 인한 내부 변형을 제거하는 것이 목표입니다. 템퍼링 온도에 따라 강철의 구조는 각각 다른 수준의 강도와 연성을 제공하는 트루스타이트(300-750°F에서) 또는 소르바이트(750-1290°F에서)로 변형될 수 있습니다.
용광로 분위기:
