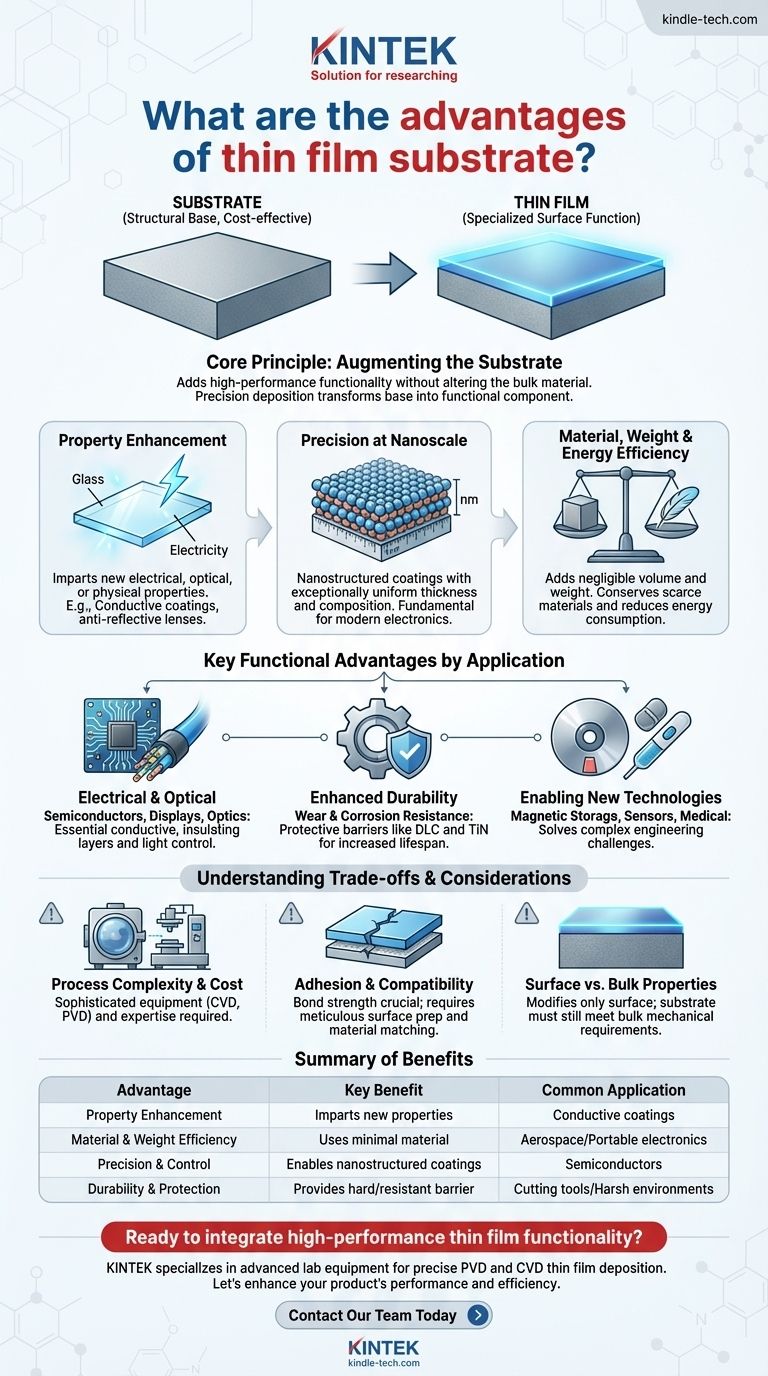

알아야 할 박막 기판의 7가지 주요 이점

박막 기판은 다양한 산업 분야에서 선호되는 다양한 이점을 제공합니다. 이러한 장점은 주로 향상된 성능 특성, 비용 효율성, 설계 및 적용의 다양성을 중심으로 합니다.

향상된 내구성 및 저항성

알아야 할 박막 기판의 7가지 주요 이점

박막 기판은 내구성과 마모 및 부식에 대한 저항성이 크게 향상되었습니다. 이는 기판이 열악한 환경에 노출되거나 장기간 무결성을 유지해야 하는 애플리케이션에서 매우 중요합니다.

박막층은 보호 장벽 역할을 하여 기판의 수명을 늘리고 유지보수 비용을 절감합니다.

미적 개선

박막은 기판의 외관을 크게 개선하여 반사율을 높이거나 색상과 질감을 변경할 수 있습니다. 이는 미관이 시장성에 중요한 역할을 하는 소비자 제품에 특히 유용합니다.

낮은 전력 소비

박막 기술을 사용하면 매우 낮은 전압(1V 이하)을 사용할 수 있어 두꺼운 소재에 비해 전력 소비가 적습니다. 이는 휴대용 기기나 에너지에 민감한 시스템과 같이 에너지 효율이 우선시되는 전자 애플리케이션에 유용합니다.

설계 유연성 향상

박막의 제작은 더 저렴할 뿐만 아니라 더 쉬워져 설계 구성의 유연성을 높일 수 있습니다. 여기에는 단일 칩에 여러 칩을 통합하거나 다중 경로 인터커넥트(MPI)를 사용하여 전자 장치의 기능과 효율성을 향상시키는 기능이 포함됩니다.

전기 애플리케이션의 다양성

박막, 특히 알루미늄, 구리 및 합금과 같은 재료로 만든 박막은 전기 또는 전자 애플리케이션에서 더 다양한 활용성을 제공합니다. 절연성이 뛰어나 열 전달 효율을 높이고 전력 손실을 줄일 수 있습니다. 따라서 집적 회로, 절연체 및 반도체를 포함한 다양한 표면과 호환성이 높습니다.

비용 효율성

박막 회로는 일반적으로 후막 회로보다 비용이 저렴하며, 일부 보고서에 따르면 10%에서 20%까지 저렴할 수 있다고 합니다. 이러한 비용 이점은 대규모 제조에서 중요하며 생산 비용을 크게 절감할 수 있습니다.

요약

요약하면 박막 기판은 향상된 성능 특성, 미적 개선, 에너지 효율성, 설계 유연성 및 비용 효율성으로 인해 유리합니다. 이러한 요인으로 인해 전자 제품에서 태양 에너지에 이르기까지 다양한 산업에서 선호되는 선택입니다.
