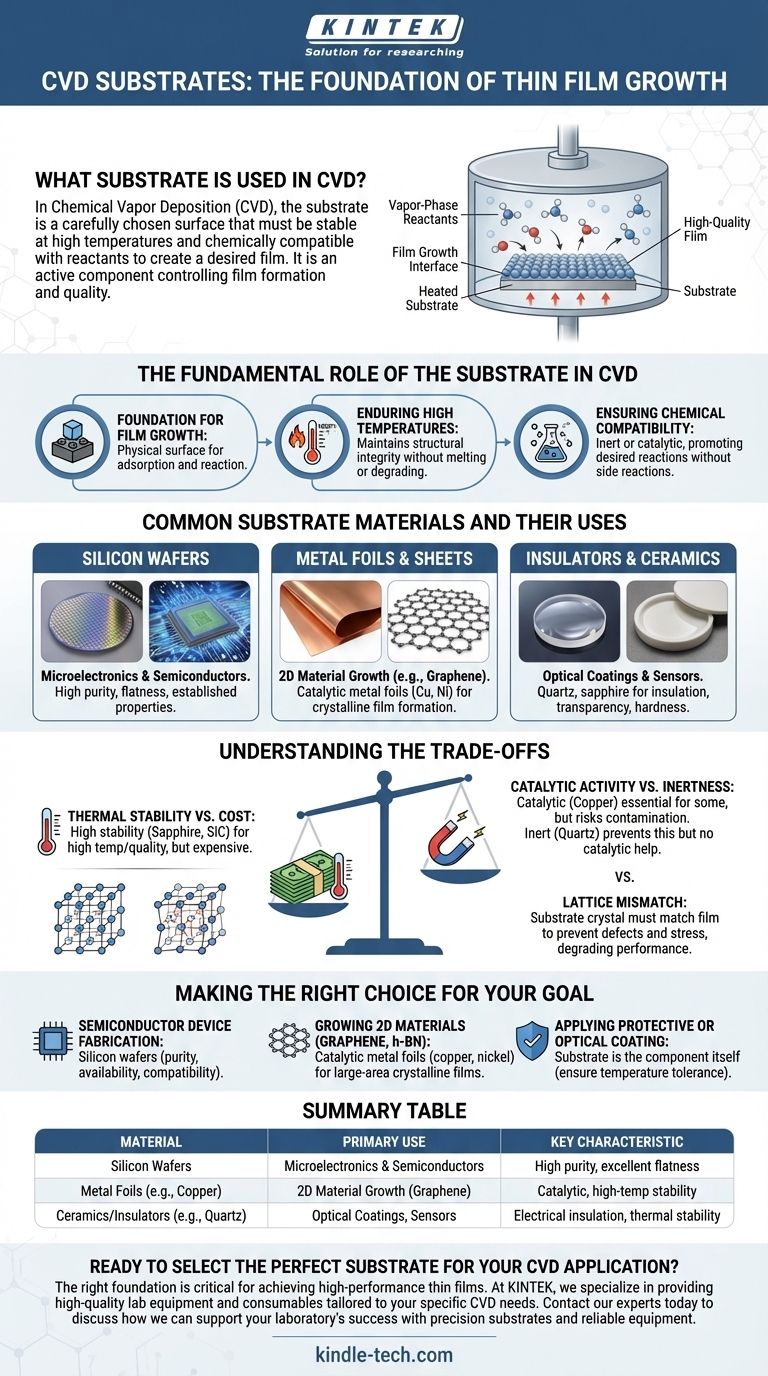

화학 기상 증착(CVD)에서 기판은 단일하고 보편적인 재료가 아닙니다. 대신, 매우 높은 온도에서 안정적이어야 하고 원하는 필름을 생성하는 데 사용되는 기체 반응물과 화학적으로 호환되어야 하는 신중하게 선택된 표면입니다. 예를 들어, 구리 포일과 같은 재료는 그래핀과 같은 첨단 재료를 성장시키는 기판으로 일반적으로 사용됩니다.
기판의 선택은 모든 CVD 공정에서 중요한 설계 결정입니다. 이는 단순히 수동적인 지지대가 아니라, 열 안정성과 화학적 특성이 최종 증착 필름의 형성 및 품질을 직접적으로 제어하는 능동적인 구성 요소입니다.
CVD에서 기판의 근본적인 역할
특정 재료가 선택되는 이유를 이해하려면 먼저 CVD 반응기 내에서 기판의 세 가지 주요 기능을 이해해야 합니다.
필름 성장을 위한 토대
기판은 기상 화학 반응물이 흡착하고 반응하여 비휘발성 고체 필름을 형성하는 물리적 표면을 제공합니다. 전체 증착 공정은 뜨거운 기판과 주변 가스 사이의 계면에서 발생합니다.
고온 견디기
CVD는 고온 공정이며, 종종 1000°C(1832°F) 이상에서 수행됩니다. 기판은 이러한 극한 조건에서 녹거나 휘거나 분해되지 않고 구조적 및 화학적 무결성을 유지해야 합니다.
화학적 호환성 보장
기판은 전구체 가스 및 최종 필름 재료와 호환되어야 합니다. 이상적으로는 불활성 상태를 유지하거나, 어떤 경우에는 원치 않는 부반응을 피하면서 원하는 화학 반응을 적극적으로 촉진하는 촉매 역할을 합니다.
일반적인 기판 재료 및 용도
특정 기판은 증착되는 재료와 최종 응용 분야에 따라 선택됩니다.
실리콘 웨이퍼
마이크로일렉트로닉스 및 반도체 제조의 경우 실리콘 웨이퍼가 가장 일반적인 기판입니다. 높은 순도, 평탄도 및 잘 알려진 특성으로 인해 사실상 모든 현대 전자 제품에서 발견되는 집적 회로를 구축하기 위한 이상적인 기반이 됩니다.
금속 포일 및 시트
그래핀과 같은 첨단 2D 재료를 성장시킬 때 촉매 금속 포일(예: 구리 또는 구리-니켈 합금)이 사용됩니다. 이 금속은 고온을 견딜 뿐만 아니라 전구체 가스(예: 메탄)의 분해를 촉매하여 표면에 고품질의 결정질 필름을 형성합니다.
절연체 및 세라믹
전기 절연, 광학 투명성 또는 극한의 경도가 필요한 응용 분야의 경우 석영, 사파이어 또는 다양한 세라믹과 같은 기판이 사용됩니다. 이들은 광학 코팅, 센서 구성 요소의 보호층 또는 기타 비전도성 장치의 필름을 만드는 데 사용됩니다.
절충점 이해
기판을 선택하는 것은 성능 요구 사항과 실제적인 한계를 균형 있게 고려하는 것을 포함합니다.
열 안정성 대 비용
사파이어 또는 탄화규소와 같이 탁월한 열 안정성을 가진 재료는 매우 높은 온도 공정과 우수한 필름 품질을 가능하게 합니다. 그러나 유리 또는 표준 실리콘과 같은 재료보다 훨씬 비싸서 최대 공정 온도를 제한할 수 있습니다.
촉매 활성 대 불활성
구리와 같은 촉매 기판은 특정 반응에 필수적이지만, 금속 원자가 성장하는 필름으로 확산되면 오염원이 될 수도 있습니다. 석영과 같은 불활성 기판은 이를 방지하지만 촉매 지원을 제공하지 않아 성장 속도가 느려지거나 품질이 낮은 필름이 생성될 수 있습니다.
격자 불일치
에피택시와 같은 첨단 응용 분야에서는 완벽하게 정렬된 결정 필름을 성장시키는 것이 목표입니다. 기판의 결정 구조("격자")는 결함을 방지하기 위해 필름의 구조와 밀접하게 일치해야 합니다. 기판과 필름 사이의 상당한 격자 불일치는 응력과 불완전성을 유발하여 성능을 저하시킬 수 있습니다.
목표에 맞는 올바른 선택
기판 선택은 증착 공정의 목표에 전적으로 좌우됩니다.
- 주요 초점이 반도체 소자 제조인 경우: 실리콘 웨이퍼는 순도, 가용성 및 확립된 공정 호환성으로 인해 업계 표준 선택입니다.
- 주요 초점이 그래핀 또는 h-BN과 같은 2D 재료 성장인 경우: 화학 반응을 촉진하고 넓은 면적의 결정질 필름을 생산하려면 구리 및 니켈과 같은 촉매 금속 포일이 필요합니다.
- 주요 초점이 보호 또는 광학 코팅 적용인 경우: 기판은 구성 요소 자체(예: 공구 비트, 렌즈)가 되며, 핵심은 손상 없이 공정 온도를 견딜 수 있도록 하는 것입니다.
궁극적으로 올바른 기판을 선택하는 것은 성공적인 CVD 공정을 설계하고 원하는 필름 특성을 달성하기 위한 첫 번째 중요한 단계입니다.
요약표:
| 기판 재료 | 주요 사용 사례 | 주요 특성 |
|---|---|---|
| 실리콘 웨이퍼 | 마이크로일렉트로닉스 및 반도체 | 고순도, 우수한 평탄도 |
| 금속 포일 (예: 구리) | 2D 재료 성장 (그래핀) | 촉매성, 고온 안정성 |
| 세라믹/절연체 (예: 석영) | 광학 코팅, 센서 | 전기 절연, 열 안정성 |
