고온 머플로의 주요 구성 요소는 무엇인가요? 핵심 시스템 가이드

핵심적으로 고온 머플로는 내부 가열 챔버, 온도를 생성하는 발열체, 공정을 관리하는 전자 제어 장치의 세 가지 주요 구성 요소로 이루어진 통합 시스템입니다. 이 부품들은 열 효율성과 안전성을 모두 보장하는 절연된 외부 본체 또는 하우징 내부에 포함됩니다.

머플로는 단순히 부품으로 정의되는 것이 아니라 부품의 품질과 통합으로 정의됩니다. 제어 장치의 정밀도, 발열체의 내구성, 절연의 효율성은 중요한 공정에 필요한 안정적이고 균일하며 안전한 고온 환경을 조성하기 위해 함께 작동합니다.

열 구역의 구조

"열 구역"은 열 작업이 수행되는 퍼니스의 심장입니다. 그 설계와 재료는 퍼니스의 성능, 균일성 및 효율성을 직접적으로 결정합니다.

머플 챔버: 균일한 환경 조성

중앙 구성 요소는 가열되는 재료를 담는 내화물 라이닝 챔버인 머플입니다.

주요 목적은 작업물을 발열체와 직접 접촉하지 않도록 격리하는 것입니다. 이 분리는 오염을 방지하고 모든 면에서 열이 고르게 복사되도록 하여 매우 균일한 온도 환경을 만듭니다.

챔버 내부에는 가장 안정적인 가열 영역 내에서 처리되는 품목을 안전하게 배치하기 위한 지지대나 프레임이 종종 사용됩니다.

발열체: 퍼니스의 엔진

머플 챔버를 둘러싸고 있는 것은 발열체입니다. 이 구성 요소는 전기 에너지를 고온 응용 분야에 필요한 강렬한 열로 변환합니다.

발열체의 품질, 재료 및 질량은 퍼니스의 신뢰성과 수명을 나타내는 중요한 지표입니다. 견고한 발열체는 빠르게 성능이 저하되지 않고 반복적인 열 순환을 견딜 수 있습니다.

단열재: 극한의 온도 유지

전체 열 구역은 일반적으로 내화 세라믹 섬유 또는 벽돌로 만들어진 고성능 단열재 층으로 둘러싸여 있습니다.

이 단열재는 열 손실을 최소화하는 데 중요하며, 이는 에너지 효율성을 향상시키고 퍼니스가 안정적인 고온을 유지할 수 있도록 합니다. 또한 외부 하우징을 만져도 시원하게 유지하여 작업자 안전을 보장합니다.

작동의 두뇌: 제어 및 안전

열 구역이 열을 생성하는 동안 전자 시스템은 정밀하고 반복 가능한 결과를 얻는 데 필요한 지능과 안전을 제공합니다. 퍼니스는 제어 능력만큼만 좋습니다.

전자 제어 장치: 정밀도 및 신뢰성

전자 제어 장치는 퍼니스의 두뇌입니다. PID(비례-적분-미분) 제어기와 같은 지능형 장치를 사용하여 온도를 정밀하게 관리합니다.

사용자는 목표 온도를 설정하고, 제어기는 발열체에 공급되는 전력을 조절하여(종종 사이리스터를 사용하여) 최소한의 오버슈트나 변동으로 해당 온도에 도달하고 유지합니다.

보호 시스템: 안전한 작동 보장

견고한 퍼니스는 여러 안전 회로를 갖춘 통합 보호 시스템을 포함합니다. 이는 작업자, 시료 및 장비 자체를 보호하는 데 필수적입니다.

이 시스템은 과열, 과전류, 위상 손실, 발열체 고장과 같은 오류를 모니터링합니다. 이중 루프 보호 메커니즘은 하나의 제어가 실패하면 백업 시스템이 퍼니스를 안전하게 종료할 수 있도록 합니다.

절충안 이해

머플로를 선택하거나 평가하는 것은 성능, 수명 및 비용의 균형을 맞추는 것을 포함합니다. 핵심 구성 요소의 품질은 이러한 절충안이 가장 분명하게 나타나는 부분입니다.

단열재 품질 대 효율성

고품질의 두꺼운 단열재는 우수한 열 효율성과 안정성을 제공합니다. 이는 전기 소비를 줄이고 공정 반복성을 향상시키지만 초기 비용이 더 높습니다.

제어 시스템의 정교함

기본 제어기는 온도를 유지할 수 있지만, 고급 장치는 프로그래밍 가능한 가열 램프, 데이터 로깅 및 더 정교한 안전 인터록을 제공합니다. 이러한 추가적인 정밀도는 민감한 재료에 중요하지만 간단한 응용 분야에서는 과도할 수 있습니다.

발열체 내구성

저가형 발열체는 특히 빈번하고 빠른 가열 주기에서 소손되기 쉽습니다. 우수한 재료로 만들어진 고품질 발열체에 투자하면 서비스 수명이 크게 연장되고 다운타임이 줄어듭니다.

귀하의 응용 분야에 맞는 올바른 선택

최종 평가는 주요 목표에 따라 안내되어야 합니다.

• 정밀 연구 및 재료 분석에 중점을 두는 경우: 고급 프로그래밍 가능 제어 장치와 최대 온도 균일성을 위해 설계된 챔버를 갖춘 퍼니스를 우선적으로 고려하십시오.
• 고처리량 생산에 중점을 두는 경우: 신뢰성과 다운타임 최소화를 보장하기 위해 견고한 구조, 고내구성 발열체 및 포괄적인 안전 시스템을 강조하십시오.
• 예산 내에서 일반 목적 가열에 중점을 두는 경우: 표준 제어 장치와 양질의 단열재를 갖춘 퍼니스가 효과적이지만, 발열체 수명 및 온도 안정성의 잠재적 절충안을 염두에 두십시오.

이러한 핵심 구성 요소를 이해하면 단순한 사양을 넘어 퍼니스의 실제 성능, 안전성 및 장기적인 가치를 기준으로 평가할 수 있습니다.

요약 표:

구성 요소	주요 기능	주요 고려 사항
머플 챔버	재료를 담고 균일하고 오염 없는 가열을 제공합니다.	온도 균일성을 위한 챔버 재료 및 설계.
발열체	가공에 필요한 고온을 생성합니다.	긴 서비스 수명과 신뢰성을 위한 품질 및 내구성.
단열재	효율성을 위해 열을 포함하고 외부 안전을 보장합니다.	열 효율성 및 안정성을 위한 품질 및 두께.
제어 장치	온도 및 퍼니스 작동을 정밀하게 관리합니다.	공정 제어를 위한 정교함(예: PID, 프로그래밍 가능).
보호 시스템	오류를 모니터링하고 필요한 경우 안전하게 종료합니다.	포괄성(과열, 과전류 등).

연구실에 완벽한 머플로 선택할 준비가 되셨나요?

구성 요소를 이해하는 것이 첫걸음입니다. 특정 응용 분야에 맞는 퍼니스를 선택하는 것—정밀 연구, 고처리량 생산 또는 일반 목적 가열이든—은 성공에 매우 중요합니다.

KINTEK은 견고하고 신뢰할 수 있는 머플로를 포함한 고품질 실험실 장비 제공을 전문으로 합니다. 성능, 내구성 및 비용 간의 절충안을 탐색하여 장기적인 가치를 제공하고 공정의 안전성과 반복성을 보장하는 이상적인 솔루션을 찾도록 도와드릴 수 있습니다.

당사의 전문가가 올바른 장비를 안내해 드리겠습니다. 맞춤형 상담을 위해 지금 KINTEL에 문의하십시오!

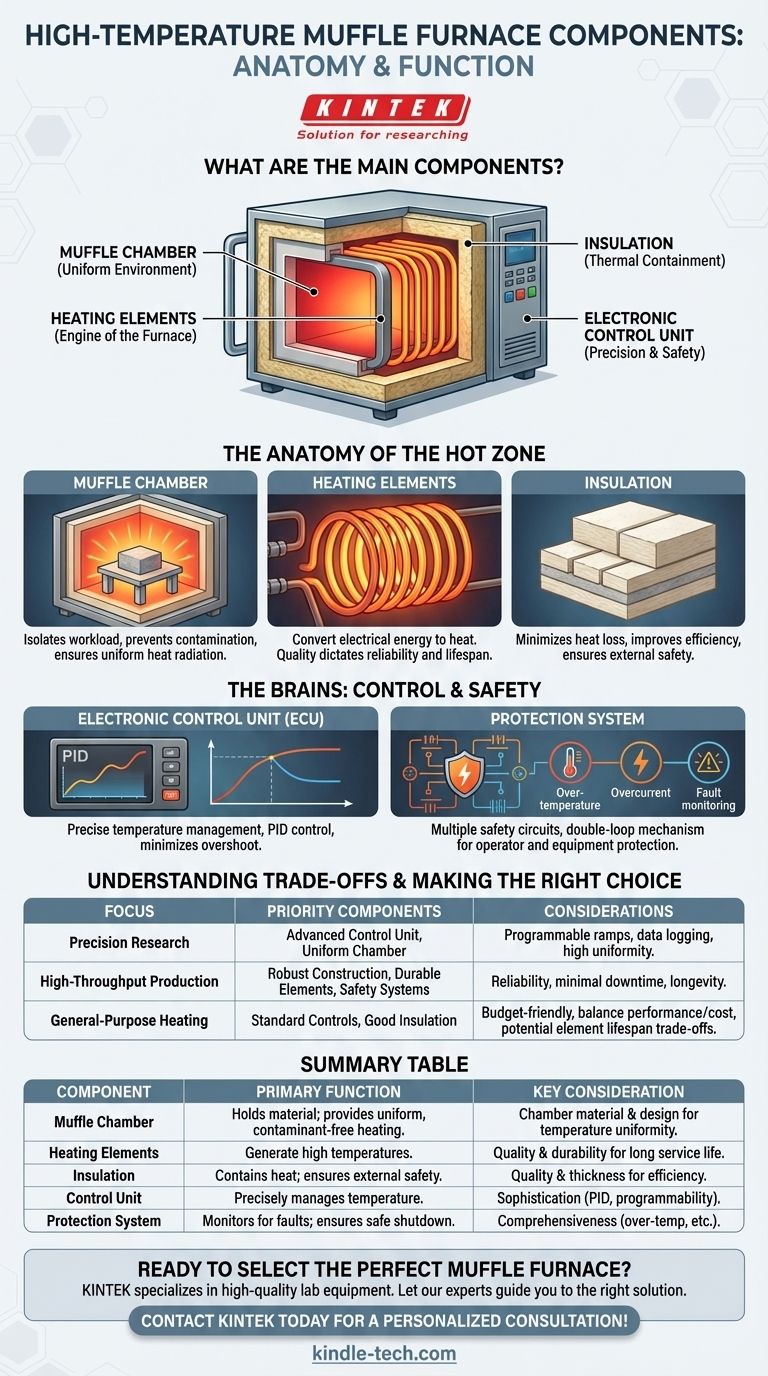

시각적 가이드
