본질적으로, 그래핀의 광범위한 사용을 가로막는 주요 장애물은 고품질 재료를 저렴한 비용으로 대량 생산하는 것이 엄청나게 어렵다는 점입니다. 실험실 규모의 방법으로는 거의 완벽한 그래핀을 만들 수 있지만, 산업 규모 생산을 위한 기존 공정은 요구되는 순도, 구조적 무결성 및 경제적 타당성을 일관되게 달성하는 데 어려움을 겪고 있습니다.
핵심 과제는 근본적인 상충 관계입니다. 화학 기상 증착(CVD)과 같이 대규모로 그래핀을 생산할 수 있는 방법은 복잡하고 매우 민감한 공정으로, 속도나 부피와 같은 한 가지 요소를 최적화하면 품질이나 비용과 같은 다른 요소가 저하되는 경우가 많습니다.

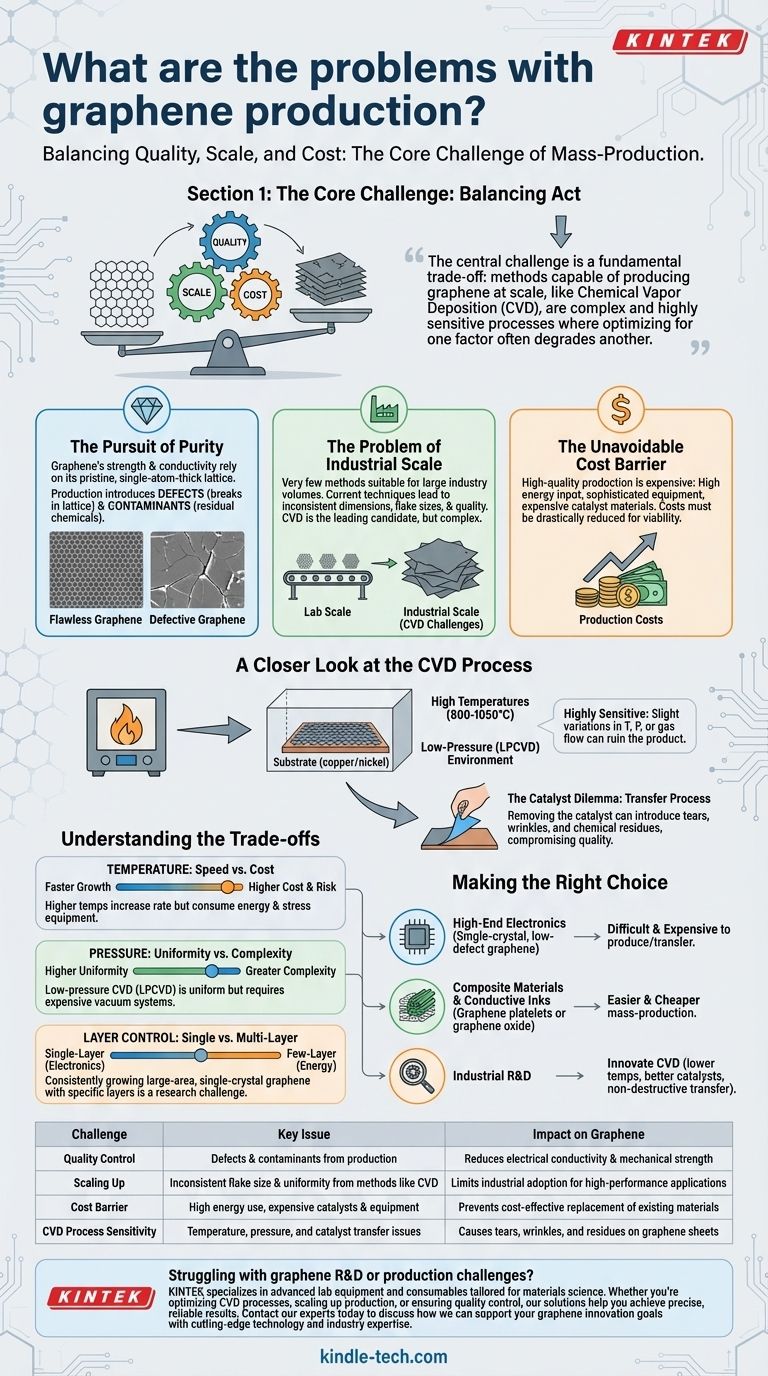

핵심 과제: 품질, 규모 및 비용의 균형
그래핀의 잠재력은 흠잡을 데 없는 원자 구조에 달려 있습니다. 이 완벽함에서 벗어나는 모든 편차는 놀라운 특성을 저하시킵니다. 생산의 과제는 세 가지 경쟁 요소 사이에서 끊임없이 균형을 잡는 것입니다.
순도와 완벽함의 추구
그래핀의 강도와 전도성은 깨끗하고 단일 원자 두께의 격자에 연결되어 있습니다. 그러나 생산 방법은 결함과 오염 물질을 유발할 수 있습니다.
격자의 파손이나 제조 공정에서 남은 화학 물질과 같은 이러한 불완전성은 전자의 장애물 역할을 하며 재료 구조의 약한 지점이 되어 성능을 크게 저하시킵니다.
산업 규모의 문제
많은 방법으로 소량의 그래핀을 생산할 수 있지만, 산업에서 요구하는 대량 생산에 적합한 방법은 거의 없습니다.
현재 기술은 종종 일관되지 않은 치수, 플레이크 크기 및 품질 수준의 재료를 초래합니다. 화학 기상 증착(CVD)은 규모 확대를 위한 주요 후보이지만, 간단한 "플러그 앤 플레이" 솔루션과는 거리가 멉니다.
피할 수 없는 비용 장벽
고품질 그래핀 생산은 비용이 많이 드는 작업입니다. 이 공정은 높은 에너지 투입, 정교한 장비, 종종 값비싼 촉매 재료에 의존합니다.
그래핀이 전자 제품의 실리콘과 같은 재료를 대체하거나 복합 재료에 일반적인 첨가제가 되려면 이러한 비용이 대폭 절감되어야 합니다.
CVD 공정 자세히 살펴보기
화학 기상 증착은 대면적의 연속적인 그래핀 시트를 생산하는 가장 유망한 방법이지만, 매우 섬세하고 기술적 난관이 많습니다.
매우 민감한 환경
CVD 공정은 탄화수소 가스를 촉매 기판 위로 극도로 높은 온도, 일반적으로 800°C에서 1050°C 사이에서 흐르게 하는 것을 포함합니다. 이 환경을 제어하는 것이 가장 중요합니다.
대부분의 시스템은 원치 않는 기상 반응을 방지하고 그래핀 층이 균일한 두께로 증착되도록 하기 위해 저압 챔버(LPCVD)를 사용합니다. 온도, 압력 또는 가스 흐름의 약간의 변화만으로도 최종 제품을 망칠 수 있습니다.
촉매 딜레마
CVD는 그래핀이 성장할 수 있는 구리나 니켈과 같은 촉매를 필요로 합니다. 성장 후에는 이 촉매 층을 제거해야 합니다.
이 전사 과정은 잠재적인 문제의 주요 원인입니다. 금속을 식각(에칭)하는 과정에서 섬세한 그래핀 시트에 찢어짐, 주름 및 화학 잔류물이 발생하여 CVD 공정이 달성하고자 했던 품질 자체가 손상될 수 있습니다.
상충 관계 이해하기
그래핀 생산 공정의 모든 결정에는 절충이 수반되며, 이를 이해하는 것이 전체 과제를 이해하는 데 중요합니다.
온도: 속도 대 비용
더 높은 온도는 일반적으로 반응 속도를 증가시켜 더 빠른 그래핀 성장을 가능하게 합니다.
그러나 1000°C 이상에서 작동하면 막대한 양의 에너지가 소비되고 장비에 극심한 스트레스를 주어 운영 비용과 시스템 실패 위험이 모두 증가합니다.
압력: 균일성 대 복잡성
전자 제품에 중요한 고도로 균일한 단일층 그래핀을 생산하기 위해서는 저압 CVD가 선호됩니다.
그러나 이를 위해서는 복잡하고 값비싼 진공 챔버 시스템이 필요합니다. 대기압 CVD(APCVD)는 더 간단하고 저렴하지만 성장 균일성을 제어하기가 훨씬 더 어렵습니다.
층 제어: 단일층 대 다층
많은 전자 응용 분야에서 완벽한 단일층 그래핀이 목표입니다. 에너지 저장과 같은 다른 응용 분야에서는 정밀하게 제어된 소수층 그래핀이 이상적입니다.
CVD는 대면적 단일층 시트 성장에 최적화되어 있습니다. 특정 수의 층을 가진 대면적의 단결정 그래핀을 일관되게 성장시키는 것은 여전히 중요하고 해결되지 않은 연구 과제입니다.
목표에 맞는 올바른 선택하기
"최고의" 그래핀 생산 방법은 의도된 응용 분야에 전적으로 달려 있으며, 서로 다른 사용 사례는 서로 다른 수준의 품질과 비용을 허용할 수 있습니다.
- 최첨단 전자 제품에 중점을 둔 경우: 현재 생산 및 손상 없이 전사하는 것이 가장 어렵고 비용이 많이 드는 단결정, 저결함 그래핀을 사용해야 합니다.
- 복합 재료 또는 전도성 잉크에 중점을 둔 경우: CVD가 아닌 다른 방법을 통해 대량 생산이 훨씬 쉽고 저렴한 그래핀 플레이크 또는 그래핀 산화물을 사용할 수 있습니다.
- 산업 R&D에 중점을 둔 경우: 목표는 온도를 낮추거나, 더 나은 촉매를 찾거나, 신뢰할 수 있는 비파괴 전사 방법을 개발하여 CVD 공정을 혁신하는 것입니다.
이러한 근본적인 생산 과제를 해결하는 것이 그래핀의 이론적 잠재력과 실제 기술적 영향력을 구분하는 마지막 개척지입니다.
요약표:
| 과제 | 주요 문제 | 그래핀에 미치는 영향 |
|---|---|---|
| 품질 관리 | 생산으로 인한 결함 및 오염 물질 | 전기 전도성 및 기계적 강도 감소 |
| 규모 확장 | CVD와 같은 방법으로 인한 일관성 없는 플레이크 크기 및 균일성 | 고성능 응용 분야의 산업적 채택 제한 |
| 비용 장벽 | 높은 에너지 사용, 값비싼 촉매 및 장비 | 기존 재료를 비용 효율적으로 대체하는 것을 방해 |
| CVD 공정 민감도 | 온도, 압력 및 촉매 전사 문제 | 그래핀 시트에 찢어짐, 주름 및 잔류물 유발 |
