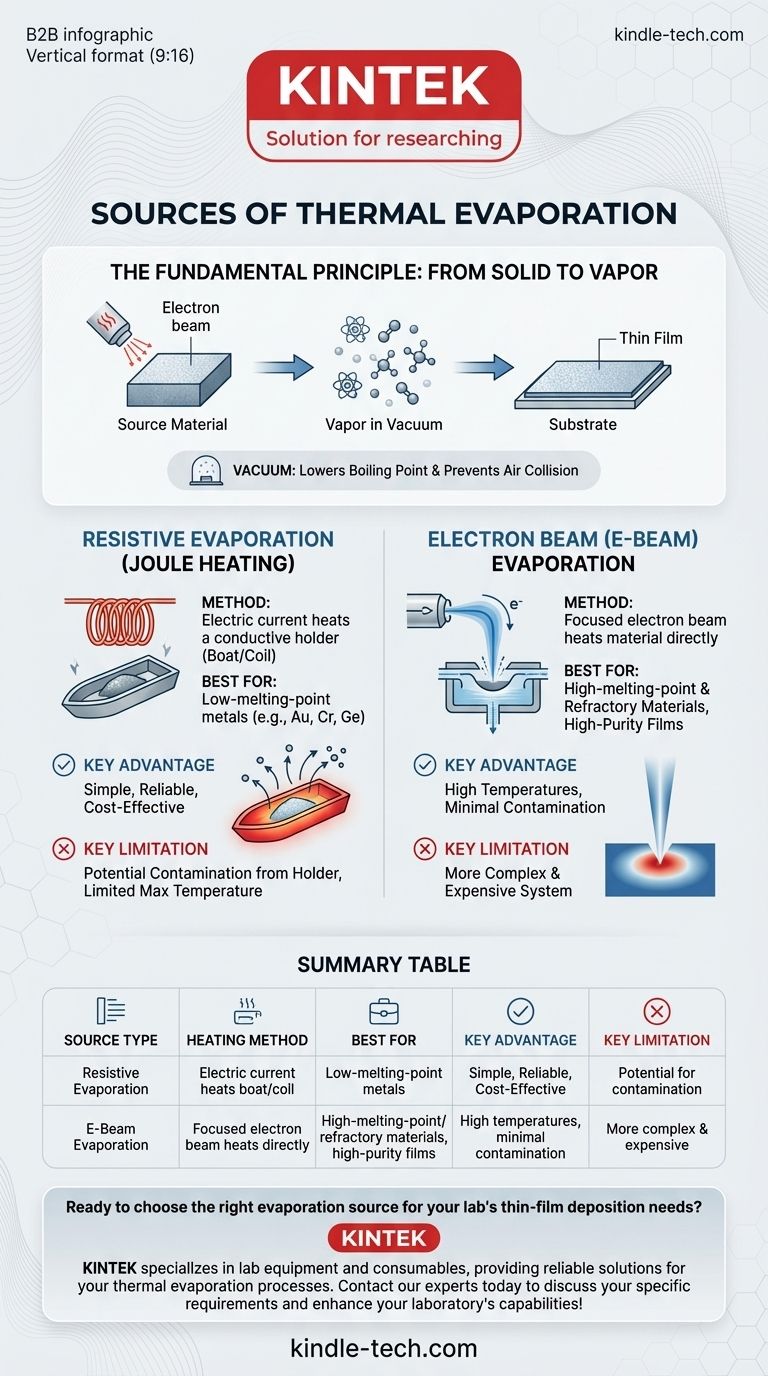

열 증착은 박막을 만드는 데 널리 사용되는 물리적 기상 증착(PVD) 기술입니다.진공 환경에서 재료를 증발점까지 가열하여 기화된 원자 또는 분자가 기판 위로 이동하고 응축되어 박막을 형성하는 방식입니다.열 증발의 주요 원인은 저항 가열과 전자빔 가열입니다.저항 가열은 일반적으로 보트나 코일과 같은 내화성 금속 요소를 통해 전기 저항을 사용하여 열을 발생시키는 반면, 전자 빔 가열은 고에너지 전자의 집중 빔을 사용하여 대상 물질을 직접 가열합니다.두 방법 모두 금속과 합금을 증착하는 데 효과적이며 OLED, 태양 전지 및 박막 트랜지스터에 적용됩니다.
핵심 사항 설명:
-
열 증발의 정의와 과정:
- 열 증발은 진공 환경에서 재료가 기화될 때까지 가열하여 박막을 증착하는 데 사용되는 PVD 기술입니다.
- 그런 다음 기화된 재료가 기판에 응축되어 박막을 형성합니다.
- 이 공정은 오염을 최소화하고 증착된 필름의 순도를 보장하기 위해 고진공에서 수행됩니다.
-
열 증발의 주요 원인:
-
저항 가열:
- 이 방법은 전기 저항을 사용하여 열을 발생시킵니다.
- 대상 물질은 텅스텐 또는 몰리브덴과 같은 재료로 만들어진 내화성 금속 요소(예: 보트, 코일 또는 바구니)에 배치됩니다.
- 전류가 금속 요소를 통과하여 대상 물질이 증발하는 지점까지 가열됩니다.
- 그런 다음 증발된 물질은 진공을 통과하여 기판 위에 증착됩니다.
- 이 방법은 저항 증착이라고도 하며 알루미늄 및 은과 같은 금속을 증착하는 데 일반적으로 사용됩니다.
-
전자빔 가열:
- 이 방법은 고에너지 전자의 집중된 빔을 사용하여 대상 물질을 직접 가열합니다.
- 전자 빔이 물질을 향하여 주변의 도가니나 보트를 가열하지 않고 기화시킵니다.
- 이 방법은 녹는점이 높은 재료나 내화성 금속과 반응하는 재료에 특히 유용합니다.
- 전자빔 증착은 증착 공정을 정밀하게 제어할 수 있으며 고순도 애플리케이션에 자주 사용됩니다.
-
-
열 증착 시스템의 구성 요소:
- 진공 챔버:일반적으로 고진공 환경을 유지하기 위해 스테인리스 스틸로 제작됩니다.
- 도가니 또는 보트:고온을 견딜 수 있도록 텅스텐이나 몰리브덴과 같은 내화성 소재로 제작되었습니다.
- 증발제:금속 또는 합금과 같이 증착할 재료입니다.
- 기판:박막이 증착되는 표면입니다.
-
열 증발의 응용 분야:
- OLED:알루미늄이나 은과 같은 금속 박막을 전극으로 증착하는 데 사용됩니다.
- 태양 전지:효율성을 향상시키는 박막층을 만드는 데 사용됩니다.
- 박막 트랜지스터:전자 기기에 전도성 층을 증착하는 데 필수적입니다.
-
열 증착의 장점:
- 단순성:프로세스는 간단하고 쉽게 구현할 수 있습니다.
- 순도:고진공 조건으로 오염을 최소화하여 고순도 필름을 생산합니다.
- 다용도성:금속 및 합금을 포함한 다양한 소재에 적합합니다.
-
도전 과제 및 고려 사항:
- 재료 호환성:일부 재료는 저항 가열에 사용되는 내화성 금속 요소와 반응할 수 있습니다.
- 온도 제어:기판이나 증발제의 손상을 방지하기 위해 가열을 정밀하게 제어해야 합니다.
- 균일성:균일한 박막을 얻는 것은 특히 대형 기판의 경우 어려울 수 있습니다.
장비 및 소모품 구매자는 이러한 핵심 사항을 이해함으로써 특정 용도에 가장 적합한 열 증착 시스템과 재료에 대해 정보에 입각한 결정을 내릴 수 있습니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 정의 | 진공 상태에서 재료를 기화시켜 박막을 증착하는 PVD 기술입니다. |
| 주요 방법 | 저항 가열, 전자빔 가열. |
| 주요 구성 요소 | 진공 챔버, 도가니/보트, 증발제, 기판. |
| 애플리케이션 | OLED, 태양 전지, 박막 트랜지스터. |
| 장점 | 단순성, 고순도, 다용도성. |
| 도전 과제 | 재료 호환성, 온도 제어, 균일성. |
