요약하자면, 제어할 수 있는 핵심 스퍼터링 파라미터는 스퍼터링 전력, 작동 가스 압력, 가스 유량, 기판 온도 및 총 증착 시간입니다. 이러한 변수들은 독립적이지 않으며, 기판으로의 원자 에너지와 도달률을 관리하기 위해 시스템으로 함께 작동하며, 이는 궁극적으로 박막의 최종 특성을 결정합니다.
스퍼터링의 핵심 과제는 단순히 파라미터가 무엇인지 아는 것이 아니라 그 상호 작용을 이해하는 것입니다. 목표는 플라즈마 환경과 입자 에너지를 정밀하게 관리하여 필름의 두께, 밀도, 응력 및 미세 구조를 제어하는 것입니다.
스퍼터링 제어의 세 가지 기둥
스퍼터링 공정은 재료 생성, 플라즈마 환경을 통한 수송, 기판에 증착이라는 세 가지 기본 단계로 나눌 수 있습니다. 각 단계에는 고유한 중요 제어 파라미터 세트가 있습니다.
1. 소스: 재료 생성
이곳에서 증착 공정이 시작됩니다. 타겟에 에너지를 가함으로써 필름이 될 원자를 방출합니다.
스퍼터링 전력 (DC 또는 RF)
스퍼터링 타겟에 가해지는 전력은 증착 속도의 주요 동인입니다. 전력이 높을수록 더 많은 에너지를 가진 이온이 타겟을 때려 더 많은 재료를 방출합니다.
이것은 증착 속도를 제어하는 주요 수단입니다. 그러나 과도한 전력은 타겟이나 기판을 과열시키고 손상시킬 수 있습니다.
2. 수송: 플라즈마 환경
원자가 타겟에서 방출되면, 이들은 기판에 도달하기 위해 저압 가스 환경을 통해 이동합니다. 이 환경의 특성은 매우 중요합니다.
챔버 기본 압력
스퍼터링 가스를 도입하기 전에 챔버는 매우 낮은 압력(기본 압력)으로 배기됩니다. 이는 필름에 통합되어 불순물을 생성할 수 있는 수증기 및 산소와 같은 오염 물질을 제거합니다.
기본 압력이 낮을수록 더 순수한 필름을 얻을 수 있습니다.
작동 가스 압력 및 유량
플라즈마를 생성하기 위해 일반적으로 아르곤인 불활성 가스가 도입됩니다. 이 "작동 가스"의 압력은 증착에 직접적인 영향을 미칩니다.
- 낮은 압력: 가스 원자가 적으면 방출된 입자가 직선으로 기판에 도달하여 높은 에너지로 도달합니다. 이는 조밀하고 단단한 필름을 생성합니다.
- 높은 압력: 가스 원자가 많으면 더 많은 충돌이 발생합니다. 입자는 에너지를 잃고 여러 각도에서 기판에 도달하며, 이는 더 다공성이며 덜 조밀한 필름을 생성할 수 있습니다.
3. 기판: 성장하는 표면
이곳에서 필름이 형성됩니다. 기판 표면의 상태는 필름의 최종 구조와 특성을 결정합니다.
기판 온도
기판을 가열하면 도달하는 원자의 표면 이동성이 증가합니다. 이를 통해 원자가 더 정렬된 결정 구조로 자리 잡을 수 있습니다.
상온 증착은 종종 비정질 또는 결정화가 잘 안 된 필름을 생성하는 반면, 온도가 높으면 결정성과 접착력을 향상시킬 수 있습니다.
증착 시간
안정적인 공정의 경우, 증착된 필름의 두께는 증착 시간에 정비례합니다. 이는 최종 필름 두께를 제어하는 가장 간단한 파라미터입니다.
중요한 상충 관계 이해
하나의 파라미터를 최적화하면 종종 다른 파라미터에서 절충이 필요합니다. 이러한 관계를 이해하는 것이 일관되고 고품질의 결과를 얻는 열쇠입니다.
속도 대 품질
스퍼터링 전력을 높이면 필름이 더 빨리 증착되어 처리량이 증가합니다. 그러나 고에너지 입자 충격은 필름에 결함과 응력을 유발하여 품질과 성능을 저하시킬 수 있습니다.
압력 대 필름 밀도
더 낮은 작동 가스 압력에서 공정을 수행하면 더 조밀하고 고품질의 필름이 생성됩니다. 그러나 매우 낮은 압력에서는 안정적인 플라즈마를 유지하기가 더 어려울 수 있으며 증착 속도가 감소할 수 있습니다.
온도 대 응력
기판 가열은 필름의 결정 구조를 개선하는 데 탁월하지만 열 응력을 유발할 수 있습니다. 이는 박막과 기판의 열팽창 계수가 다를 때 발생하며, 냉각 시 필름이 갈라지거나 박리될 수 있습니다.
증착 목표에 맞는 파라미터 조정
특정 목표에 따라 이러한 파라미터를 균형 있게 조정해야 합니다.
- 조밀하고 고순도 필름을 얻는 것이 주된 목표인 경우: 증착 속도가 느려지더라도 낮은 챔버 기본 압력과 낮은 작동 가스 압력을 우선시하십시오.
- 필름 결정성을 제어하는 것이 주된 목표인 경우: 정밀한 기판 온도 제어가 가장 중요한 지렛대입니다.
- 증착 속도를 최대화하는 것이 주된 목표인 경우: 타겟과 기판이 손상 없이 견딜 수 있는 최대 스퍼터링 전력을 사용하십시오.
- 정밀한 두께 제어가 주된 목표인 경우: 다른 모든 파라미터(전력, 압력)가 매우 안정적인지 확인하고 증착 시간을 최종 제어 변수로 사용하십시오.
이러한 파라미터를 마스터하면 스퍼터링이 예측 가능한 엔지니어링 도구로 변모하여 고성능 박막을 생성할 수 있습니다.
요약표:
| 파라미터 | 주요 역할 | 필름에 미치는 주요 영향 |
|---|---|---|
| 스퍼터링 전력 | 증착 속도 제어 | 전력 높음 = 증착 속도 빠름, 결함 위험 |
| 작동 가스 압력 | 입자 에너지 및 경로 결정 | 압력 낮음 = 더 조밀하고 고품질의 필름 |
| 기판 온도 | 원자 이동성 및 구조 제어 | 온도 높음 = 결정성 향상 |
| 증착 시간 | 필름 두께 직접 제어 | 최종 두께에 비례 |
| 챔버 기본 압력 | 필름 순도 결정 | 압력 낮음 = 더 순수한 필름, 불순물 적음 |
정밀한 박막 증착 공정 제어를 달성할 준비가 되셨습니까?
필요한 정확한 특성을 가진 필름을 개발하는 데 적절한 스퍼터링 파라미터가 중요합니다. KINTEK은 연구원과 엔지니어가 스퍼터링 공정을 마스터하는 데 의존하는 고성능 실험실 장비와 전문 지원을 제공하는 데 특화되어 있습니다.
저희가 도와드립니다:
- 우수한 필름 밀도, 순도 및 결정성을 위해 설정을 최적화합니다.
- 필름 품질을 희생하지 않고 처리량을 높입니다.
- 응력 관리 및 결함 감소와 같은 복잡한 문제를 해결합니다.
귀하의 특정 응용 분야에 대해 논의해 봅시다. 지금 바로 박막 전문가에게 문의하여 귀하의 실험실에 이상적인 스퍼터링 솔루션을 찾으십시오.

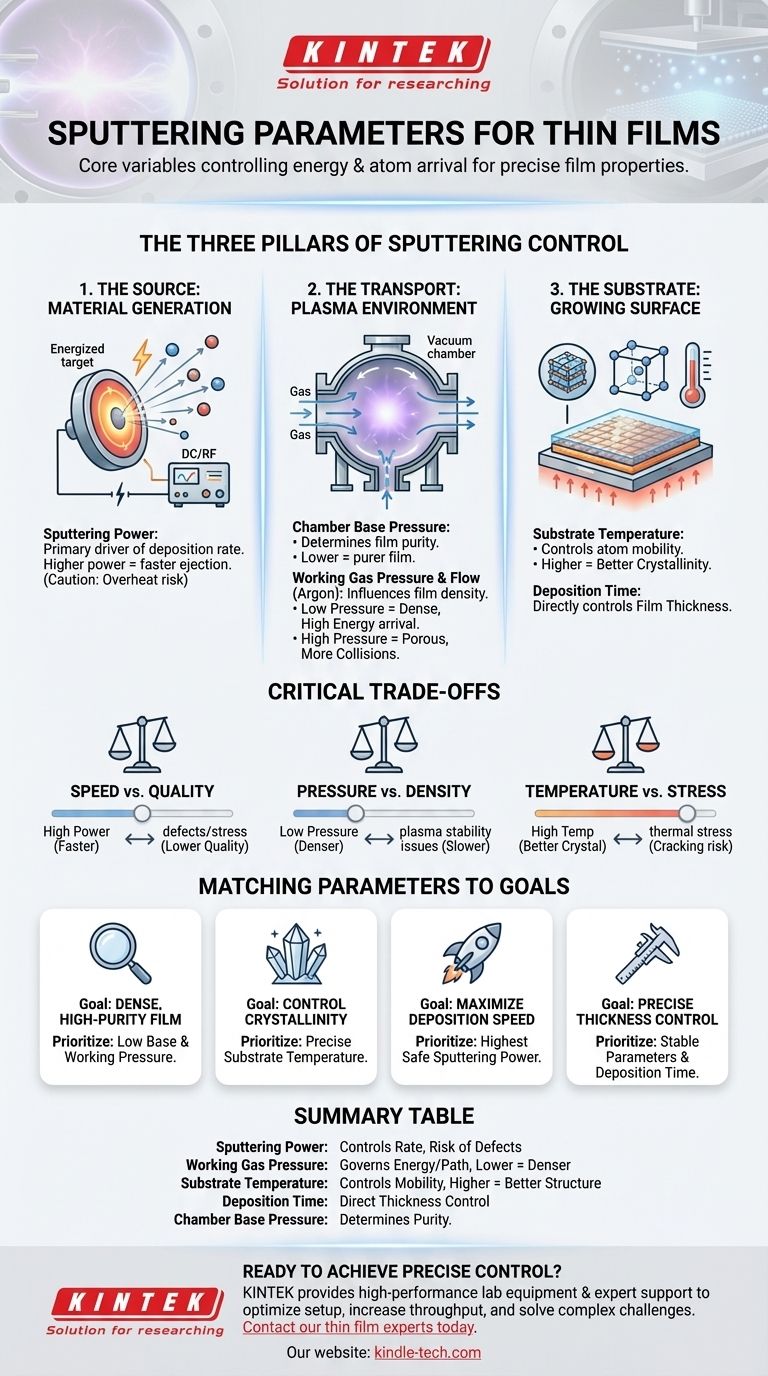

시각적 가이드
