본질적으로 물리 기상 증착(PVD)은 다단계 진공 증착 공정입니다. 이는 고체 소스 재료를 기화시키고, 그 증기를 진공 환경을 통해 운반하며, 이를 타겟 부품에 응축시켜 고성능 박막을 형성하는 세 가지 주요 물리적 단계를 포함합니다. 전체 공정은 특정 재료 특성을 달성하기 위해 정밀하게 제어됩니다.
핵심은 성공적인 PVD 코팅이 단순히 증착 자체에 관한 것이 아니라는 것입니다. 이는 포괄적인 공정으로, 기판의 전처리 및 세척이 진공 환경 및 사용되는 물리적 증착 방법만큼이나 중요합니다.

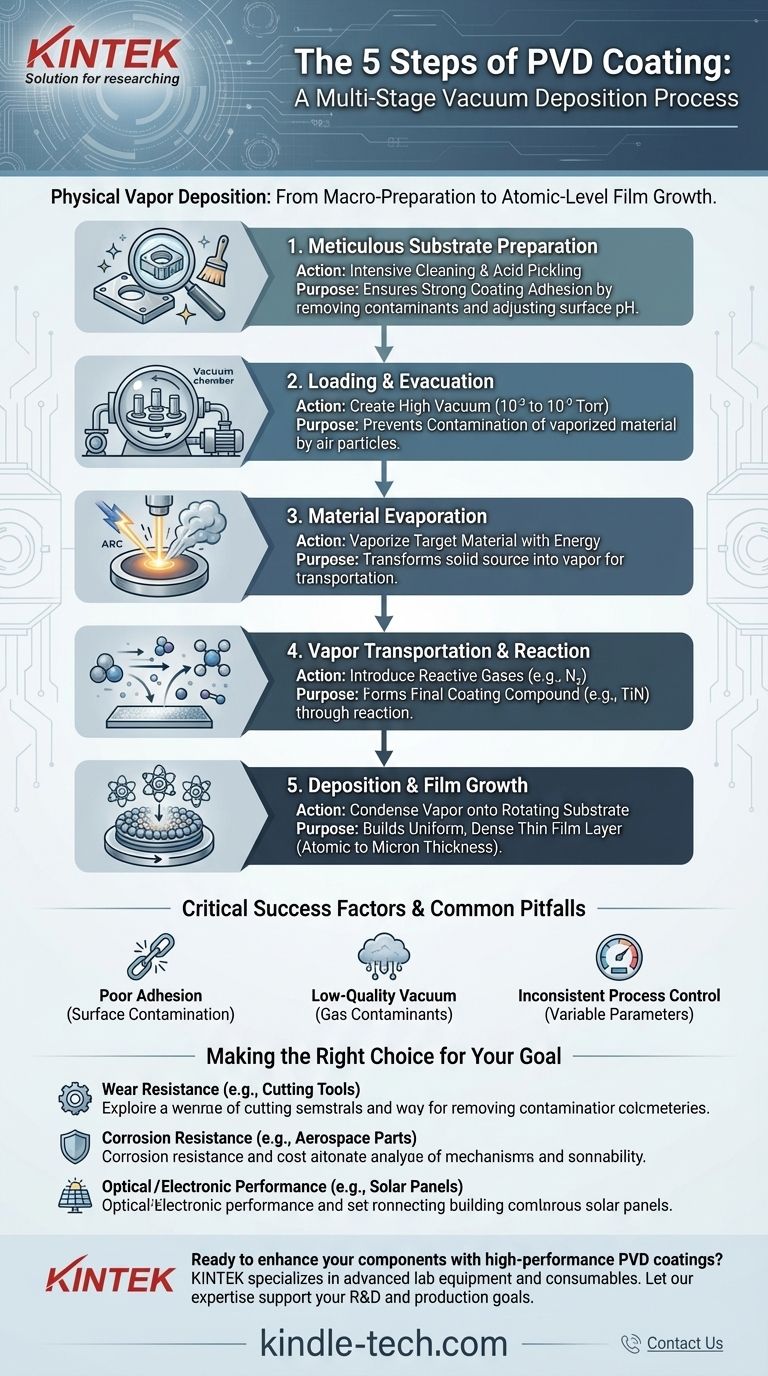

PVD 공정: 단계별 분석
내구성 있고 고품질의 PVD 코팅이 어떻게 형성되는지 이해하려면, 각 단계가 뚜렷한 목적을 가진 일련의 제어된 단계로 보는 것이 중요합니다. 이 공정은 거시적 수준의 준비에서 원자 수준의 박막 성장으로 진행됩니다.
1단계: 세심한 기판 준비
코팅이 이루어지기 전에 부품의 표면은 완벽하게 준비되어야 합니다. 이는 최종 코팅이 제대로 접착되도록 보장하는 데 가장 중요한 단계라고 할 수 있습니다.
이 단계는 오일, 왁스, 그리스 또는 에칭 잉크와 같은 표면 오염 물질을 제거하기 위한 집중적인 세척을 포함합니다.
세척 후에는 산세척과 같은 공정이 사용될 수 있습니다. 이는 표면 pH를 조절하고 코팅이 기판과 결합하기에 이상적인 환경을 만듭니다.
2단계: 로딩 및 진공 배기
세척된 부품(이제 기판이라고 함)은 PVD 진공 챔버에 조심스럽게 로딩됩니다. 균일한 코팅을 위해 일반적으로 회전하는 고정 장치에 놓입니다.
그런 다음 챔버가 밀봉되고 일련의 펌프가 공기를 배기하여 극도로 낮은 압력의 진공(일반적으로 10⁻³ ~ 10⁻⁹ Torr)을 생성합니다. 이 진공은 기화된 코팅 재료가 공기 중의 입자와 반응하는 것을 방지하는 데 필수적입니다.
3단계: 재료 증발
이것은 PVD 공정이 실제로 시작되는 단계입니다. 타겟으로 알려진 고순도 소스 재료는 챔버 내부에서 에너지에 의해 충격을 받습니다.
전기 아크 또는 이온 빔 형태의 이 에너지는 타겟에서 원자를 분리하여 고체 재료를 증기로 변환합니다.
4단계: 증기 운반 및 반응
기화된 원자는 진공 챔버를 통해 기판을 향해 직선으로 이동합니다.
이 운반 과정에서 질소 또는 산소와 같은 반응성 가스를 챔버에 도입할 수 있습니다. 이를 통해 금속 증기가 반응하여 금속 질화물 또는 산화물과 같은 새로운 화합물을 형성할 수 있으며, 이는 최종 코팅 재료가 됩니다.
5단계: 증착 및 박막 성장
기화된 원자가 기판에 도달하면 표면에 응축됩니다. 이것이 증착 단계입니다.
코팅은 핵 생성 부위에서 시작하여 밀도 높은 박막으로 성장하면서 층별로 쌓입니다. 두께는 몇 개의 원자에서 수 마이크론에 이를 수 있습니다.
복잡한 형상에 걸쳐 균일한 코팅을 보장하기 위해 기판은 이 최종 단계 내내 일정한 속도로 회전하는 경우가 많습니다.
일반적인 문제점 및 핵심 성공 요인
PVD 코팅의 품질은 공정 변수에 매우 민감합니다. 한 영역에서의 실패는 전체 결과에 영향을 미칠 수 있습니다.
표면 오염의 영향
코팅 실패의 가장 흔한 원인은 접착 불량입니다. 초기 세척 및 준비 단계가 불충분하면 코팅이 강한 결합을 형성하지 못하고 벗겨지거나 박리될 수 있습니다.
고품질 진공의 필요성
진공이 충분히 낮지 않으면 잔류 가스(산소 또는 수증기 등)가 챔버에 남아 있게 됩니다. 이러한 오염 물질은 성장하는 박막에 혼입되어 결함을 생성하고 밀도, 경도 및 내식성을 저하시킬 수 있습니다.
공정 제어의 역할
증착 속도, 챔버 온도 및 반응성 가스의 압력은 정밀하게 모니터링되고 제어되어야 합니다. 일관성 없는 매개변수는 구조적 무결성이 좋지 않고 예측할 수 없는 성능을 가진 박막으로 이어집니다.
목표에 맞는 올바른 선택
PVD 공정은 특정 결과를 달성하도록 맞춤화됩니다. 주요 목표를 이해하면 공정의 가장 중요한 측면에 집중하는 데 도움이 됩니다.
- 내마모성(예: 절삭 공구)이 주요 초점인 경우: 질소 가스의 정밀한 도입을 통해 티타늄 질화물(TiN)과 같은 단단하고 밀도 높은 코팅을 형성하는 것이 핵심입니다.
- 내식성(예: 항공우주 부품)이 주요 초점인 경우: 목표는 비다공성, 완전히 형성된 박막이며, 이는 결함을 방지하기 위한 탁월한 표면 청결도와 고품질 진공을 요구합니다.
- 광학 또는 전자 성능(예: 태양 전지판)이 주요 초점인 경우: 성공은 극도의 재료 순도와 박막 두께에 대한 정밀한 제어에 달려 있으며, 종종 실시간으로 모니터링됩니다.
궁극적으로 PVD는 원자 규모의 엔지니어링 공정으로, 모든 단계가 정밀하게 실행될 때 매우 높은 성능의 표면을 생성할 수 있습니다.
요약표:
| 단계 | 주요 조치 | 목적 |
|---|---|---|
| 1. 기판 준비 | 집중 세척 및 산세척 | 강력한 코팅 접착력 보장 |
| 2. 로딩 및 진공 배기 | 챔버 내 고진공 생성 | 증착 중 오염 방지 |
| 3. 재료 증발 | 에너지로 타겟 재료 기화 | 운반을 위한 증기 생성 |
| 4. 증기 운반 및 반응 | 반응성 가스(예: N₂) 도입 | 최종 코팅 화합물(예: TiN) 형성 |
| 5. 증착 및 박막 성장 | 회전하는 기판에 증기 응축 | 균일하고 밀도 높은 박막층 형성 |
