튜브 퍼니스는 주로 실험실 및 산업 환경에서 합성, 정제, 어닐링 및 코팅과 같은 공정에 사용되는 특수 가열 장치입니다.내구성이 뛰어난 외피, 열 손실을 최소화하는 단열층, 고온을 발생시키는 발열체, 정밀한 온도 조절을 위한 제어 시스템 등 몇 가지 주요 구성 요소로 이루어져 있습니다.석영 또는 알루미나로 만들어진 작업 튜브에는 시료가 들어가고 단열 매트릭스에 내장된 가열 코일로 둘러싸여 있습니다.이 퍼니스의 설계는 효율적인 열 전달과 온도 제어를 보장하여 다양한 고온 응용 분야에 적합합니다.

핵심 포인트 설명:

1. 외부 셸:

   • 튜브 용광로의 외피 튜브 퍼니스 는 일반적으로 스테인리스 스틸 또는 알루미늄 합금으로 만들어집니다.이러한 소재는 내식성, 내구성, 고온을 견디는 능력 때문에 선택됩니다.견고한 구조 덕분에 용광로는 까다로운 환경에서도 안전하고 효율적으로 작동할 수 있습니다.

2. 단열층:

   • 단열층은 열 손실을 줄이고 에너지 효율을 향상시키는 중요한 구성 요소입니다.일반적으로 구조적 무결성을 유지하면서 극한의 온도를 견딜 수 있는 알루미나 세라믹 섬유와 같은 재료로 만들어집니다.이 층은 내부 온도를 일정하게 유지하고 과도한 열로부터 외부 쉘을 보호하는 데 도움이 됩니다.

3. 발열체:

   • 발열체는 다양한 공정에 필요한 고온을 생성하는 역할을 합니다.일반적인 발열체에는 다음이 포함됩니다:
     • 저항선:칸탈 또는 니크롬과 같은 소재로 만들어지는 이 와이어는 균일한 가열을 제공합니다.
     • 실리콘 카바이드(SiC) 로드:고온 성능과 긴 수명으로 잘 알려져 있습니다.
     • 실리콘 몰리브덴(MoSi2) 로드:매우 높은 온도와 우수한 내산화성이 필요한 용도에 이상적입니다.
   • 이러한 요소는 단열층에 내장되어 작업 튜브를 둘러싸고 있어 열이 고르게 분산되도록 합니다.

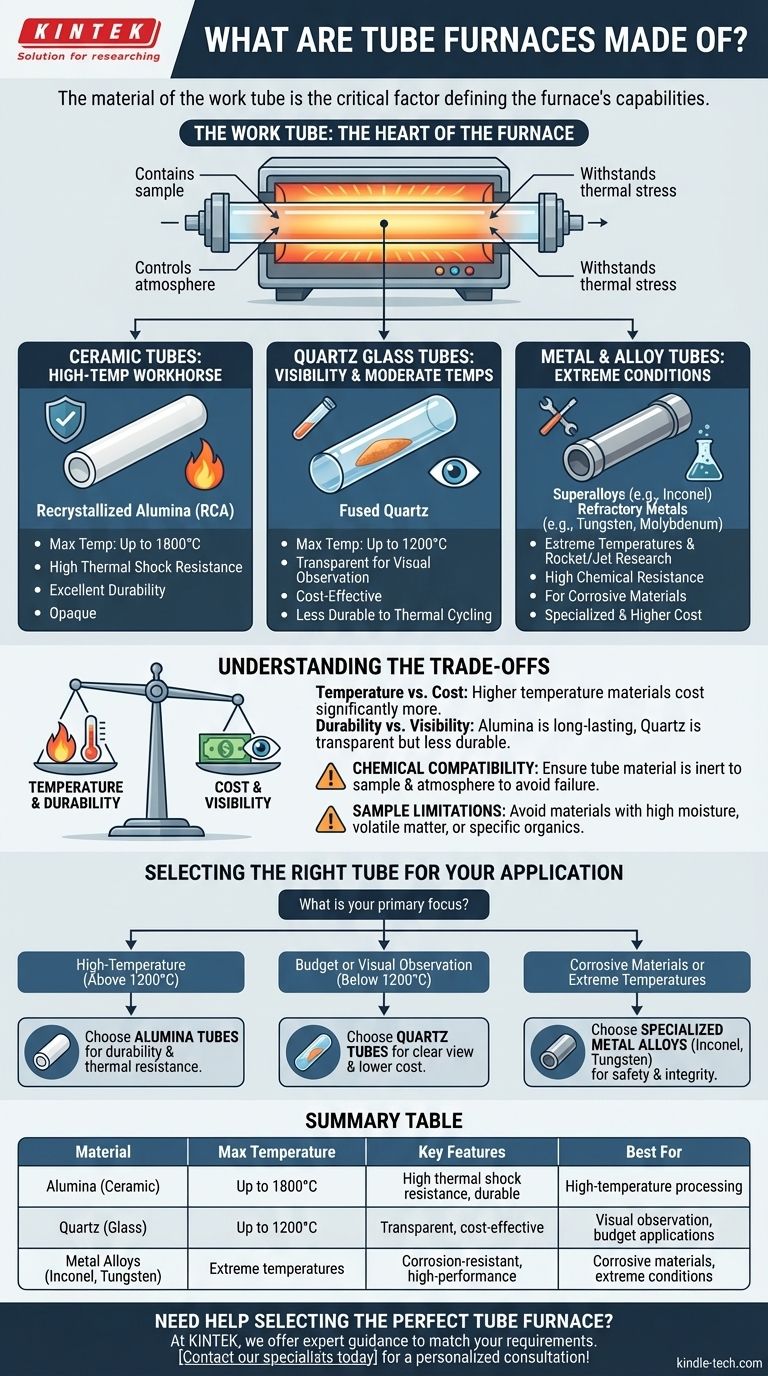

4. 워크 튜브:

   • 일반적으로 석영 또는 알루미나로 만들어진 작업 튜브는 가공을 위해 샘플을 넣는 곳입니다.이러한 재료는 고온과 내화학성을 견디는 능력 때문에 선택됩니다.튜브는 퍼니스 내부에 설치되며 발열체가 튜브 외부를 가열하여 내부의 샘플을 가열합니다.

5. 제어 시스템:

   • 제어 시스템은 정밀한 온도 조절 및 공정 제어에 필수적입니다.여기에는 다음이 포함됩니다:
     • 열전대:퍼니스 내부의 온도를 모니터링하고 컨트롤러에 피드백을 제공하는 데 사용됩니다.
     • 퍼니스 컨트롤러:사용자가 온도, 가열 속도 및 기타 매개변수를 설정하고 조정할 수 있습니다.고급 컨트롤러에는 복잡한 프로세스를 위한 프로그래밍 가능한 설정이 포함될 수 있습니다.
   • 이 시스템은 퍼니스가 원하는 온도 범위 내에서 작동하고 정확한 결과를 위해 일관된 조건을 유지하도록 보장합니다.

6. 추가 구성 요소:

   • 진공 펌프 및 피팅:일부 튜브 용광로에는 진공 펌프와 피팅이 장착되어 있어 작업 튜브 내에 제어된 분위기를 조성합니다.이는 불활성 또는 반응성 가스 환경이 필요한 공정에 특히 유용합니다.
   • 힌지 및 액세서리:견고한 힌지 및 기타 액세서리로 시료를 쉽게 적재 및 하역하고 퍼니스의 유지보수를 용이하게 합니다.

7. 응용 분야:

   • 튜브 퍼니스는 다목적이며 다음과 같은 다양한 용도로 사용됩니다:
     • 합성 및 정제:무기 및 유기 화합물 생성 및 정제.
     • 어닐링:재료의 특성을 변경하기 위한 열처리.
     • 코팅 및 건조:고온에서 코팅을 적용하거나 재료를 건조시킵니다.
     • 가속 노화:단기간에 장기적인 환경 영향을 시뮬레이션합니다.

튜브 퍼니스를 구성하는 재료와 구성 요소를 이해하면 특정 용도에 대한 튜브 퍼니스의 기능과 적합성을 더 잘 이해할 수 있습니다.내구성이 뛰어난 소재, 효율적인 발열체, 정밀한 제어 시스템이 결합된 튜브 퍼니스는 많은 과학 및 산업 공정에서 없어서는 안 될 필수 도구입니다.

요약 표:

구성 요소	소재 / 세부 정보
외부 쉘	내구성과 내식성을 위한 스테인리스 스틸 또는 알루미늄 합금.
단열층	알루미나 세라믹 섬유로 열 손실을 줄이고 구조적 무결성을 유지합니다.
발열체	고온용 저항선(칸탈/니크롬), SiC 막대 또는 MoSi2 막대.
작업 튜브	고온 및 내화학성을 위한 석영 또는 알루미나.
제어 시스템	정밀한 온도 조절을 위한 열전대 및 퍼니스 컨트롤러.
추가 부품	기능 향상을 위한 진공 펌프, 피팅, 힌지 및 액세서리.
