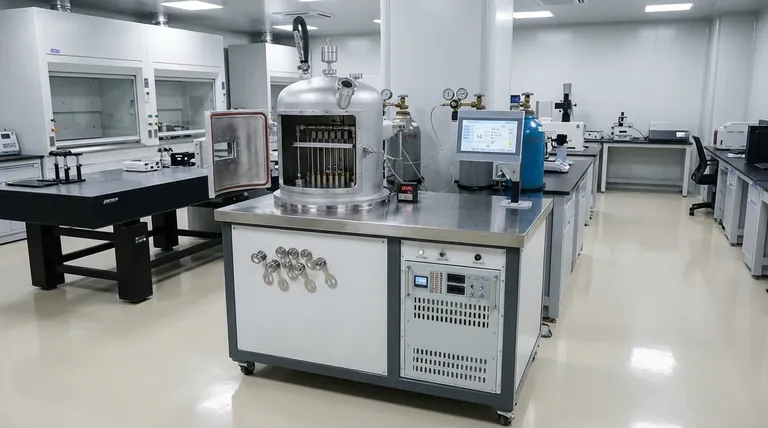

본질적으로 화학 기상 증착(CVD)은 가스로부터 표면에 고성능의 고체 박막을 생성하는 공정입니다. 단순히 재료를 이동시키는 물리적 방법과 달리, CVD는 기판 표면에서 화학 반응을 사용하여 새로운 층을 "성장"시킵니다. 이를 통해 필름의 순도, 두께 및 구조를 탁월하게 제어할 수 있어 반도체, 광학 및 고급 코팅 제조의 초석 기술이 됩니다.
기억해야 할 본질적인 차이점은 CVD가 표면의 화학 반응을 통해 필름을 형성하는 반면, 그 대조군인 물리 기상 증착(PVD)은 증발과 같은 물리적 수단을 사용하여 필름을 증착한다는 것입니다. 이 구별은 각 방법이 다른 응용 분야에 선택되는 이유를 이해하는 데 핵심입니다.
CVD의 기본 단계
CVD를 이해하려면 이를 제어된 챔버 내에서 발생하는 정밀한 원자 규모의 건설 과정으로 시각화하는 것이 가장 좋습니다.
1단계: 전구체 가스 도입
이 과정은 휘발성 전구체 가스를 반응 챔버에 도입하는 것으로 시작됩니다. 이 가스에는 궁극적으로 최종 박막을 형성할 특정 원자(예: 실리콘, 탄소 또는 티타늄)가 포함되어 있습니다.
2단계: 반응 활성화
코팅될 재료인 기판은 정밀한 온도로 가열됩니다. 이 열은 전구체 가스가 표면과 접촉할 때 화학 반응을 유도하는 데 필요한 에너지를 제공합니다.
3단계: 흡착 및 필름 성장
가스 분자가 뜨거운 기판에 닿아 흡착되거나 달라붙습니다. 표면의 열 에너지는 전구체 분자를 분해하여 원하는 고체 재료를 기판에 직접 증착하는 화학 반응을 일으킵니다.
4단계: 부산물 제거
이 화학 반응은 또한 휘발성 부산물을 생성합니다. 이는 진공 시스템에 의해 제거되는 단순한 폐가스이며, 순수한 고체 박막만 남게 됩니다. 이 과정은 반복되어 한 번에 한 원자층씩 필름을 형성합니다.
CVD 대 PVD: 핵심적인 차이점
CVD와 PVD 모두 박막을 생성하지만, 그 기본 원리는 매우 다른 기능과 결과를 가져옵니다.
화학 기상 증착의 "화학"
CVD의 결정적인 특징은 화학적 변형입니다. 기판에 증착되는 재료는 종종 표면에서 직접 형성된 새로운 화합물입니다. 이것이 CVD가 구성 가스에서 질화규소 또는 탄화티타늄과 같은 재료를 생성하는 데 필수적인 이유입니다.
물리 기상 증착의 "물리"
스퍼터링 또는 증발과 같은 PVD 방법은 원자 스프레이 페인팅처럼 작동합니다. 고체 원료("타겟")는 에너지로 충격되어 원자를 방출하고, 이 원자는 진공을 통해 이동하여 기판을 물리적으로 코팅합니다. 이 과정에서 재료 자체는 화학적 정체성을 변경하지 않습니다.
최종 코팅에 미치는 영향
CVD 공정은 가열된 표면의 모든 곳에서 발생하는 화학 반응에 의해 구동되므로, 매우 균일한 코팅을 생성합니다. 이는 복잡한 3차원 형상을 균일하게 덮을 수 있음을 의미하며, 이는 대부분의 PVD 공정의 "직선 시야" 특성에 비해 상당한 장점입니다.
장단점 이해하기
어떤 단일 증착 방법도 모든 상황에 완벽하지 않습니다. CVD와 다른 기술 중에서 선택하는 것은 명확한 장단점을 수반합니다.
장점: 순도 및 균일성
CVD는 매우 순수하고 밀도가 높으며 균일한 필름을 생산할 수 있습니다. 복잡한 기하학적 구조를 고르게 코팅하는 능력은 부품이 복잡한 지형을 가진 마이크로일렉트로닉스에서 매우 중요합니다.
장점: 구조 제어
온도, 압력 및 가스 조성을 신중하게 제어함으로써 CVD는 필름의 결정 구조와 경도 또는 전기 전도성과 같은 특성을 정밀하게 조작할 수 있습니다.
단점: 고온
전통적인 CVD의 주요 한계는 반응을 유도하는 데 필요한 고온입니다. 이 열은 플라스틱이나 기존의 저융점 재료가 있는 전자 장치와 같이 열에 민감한 기판을 손상시킬 수 있습니다.
단점: 화학적 복잡성 및 안전
CVD에 사용되는 전구체 가스는 매우 독성이 강하거나 부식성이 있거나 가연성이 있을 수 있으므로 복잡하고 값비싼 안전 및 취급 시스템이 필요합니다. 이로 인해 종종 PVD 대안보다 공정 비용이 더 많이 듭니다.
목표에 맞는 올바른 선택
이상적인 증착 방법은 전적으로 원하는 필름 특성과 기판의 특성에 따라 결정됩니다.
- 복잡한 형상에 고순도, 균일한 코팅이 주요 초점이라면: CVD는 우수한 균일성과 생산하는 필름의 품질 때문에 종종 우월한 선택입니다.
- 열에 민감한 재료 코팅이 주요 초점이라면: 저온 PVD 공정(예: 스퍼터링)은 기판 손상을 피하기 위해 거의 항상 필요한 대안입니다.
- 평평한 표면에 간단한 금속층 증착이 주요 초점이라면: PVD는 CVD의 화학적 복잡성 없이 더 빠르고 비용 효율적인 솔루션을 제공할 수 있습니다.
궁극적으로 화학 반응과 물리적 전달 간의 근본적인 차이를 이해하는 것이 재료 공학 문제에 적합한 도구를 선택하는 핵심입니다.
요약표:
| 특징 | 화학 기상 증착 (CVD) | 물리 기상 증착 (PVD) |
|---|---|---|
| 공정 | 기판 표면의 화학 반응 | 재료의 물리적 전달 (예: 스퍼터링) |
| 코팅 균일성 | 우수 (복잡한 형상에 균일) | 직선 시야 (3D 표면에 덜 균일) |
| 온도 | 높음 (민감한 기판 손상 가능) | 낮음 (열에 민감한 재료에 적합) |
| 필름 순도/구조 | 고순도, 정밀한 결정 제어 | 양호하지만 화학적 변형이 적음 |
| 일반적인 응용 분야 | 반도체, 광학, 내마모성 코팅 | 장식용 코팅, 간단한 금속층 |
