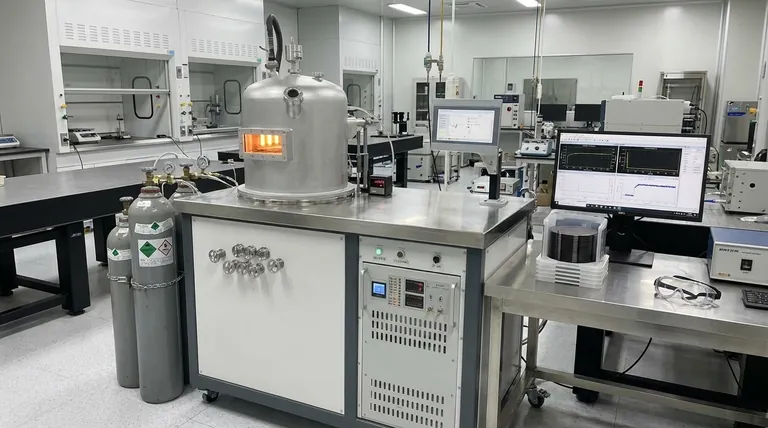

기술 분야에서 CVD, 즉 화학 기상 증착(Chemical Vapor Deposition)은 고성능의 초박막 고체 필름을 만드는 데 사용되는 근본적인 제조 공정입니다. 이 공정은 반응성 가스를 챔버로 주입하면, 이 가스들이 분해되어 표적 물체, 즉 기판 위에 직접 고체 재료 층을 형성하는 방식으로 작동합니다. 이 방법은 원자 수준의 정밀도로 재료를 구축하는 기반이 되며, 첨단 마이크로칩부터 산업용 공구의 내구성 코팅에 이르기까지 모든 것을 가능하게 합니다.
CVD의 핵심 가치는 재료를 바닥부터, 원자 단위로 구성할 수 있다는 능력에 있습니다. 이러한 하향식(bottom-up) 접근 방식은 기존 제조 방법으로는 달성할 수 없는 성능 특성을 가능하게 하는, 탁월하게 순수하고, 밀도가 높으며, 균일한 필름을 생성할 수 있게 합니다.
CVD의 근본적인 작동 원리
CVD의 핵심은 가스를 고체로 변환하는 정교한 화학 공정입니다. 이것을 미리 만들어진 페인트를 뿌리는 것이 아니라, 표면에 닿는 정확한 순간에만 반응하여 고체 페인트 입자를 형성하는 두 개의 보이지 않는 가스를 방출하는 것으로 상상해 보세요.
핵심 구성 요소
모든 CVD 공정에는 세 가지 주요 요소가 포함됩니다:
- 기판(Substrate): 코팅될 대상 물체입니다. 컴퓨터 칩용 실리콘 웨이퍼, 의료용 임플란트 또는 공작 기계가 될 수 있습니다.
- 전구체 가스(Precursor Gases): 이것들은 기체 상태의 "구성 요소" 분자입니다. 최종 고체 필름을 형성하는 데 필요한 원자(예: 실리콘, 텅스텐, 탄소)를 포함하고 있습니다.
- 에너지(Energy): 일반적으로 고열의 형태를 띠며, 이 에너지는 기판에 가해집니다. 이는 촉매 역할을 하여 전구체 가스를 분해하고 화학 반응을 시작하게 합니다.
증착 공정
기판은 진공 챔버 내부에 배치되고 특정 온도로 가열됩니다. 그런 다음 전구체 가스가 챔버로 정밀하게 주입됩니다. 강렬한 열은 이 가스 분자들이 기판 표면 근처에서 반응하고 분해되도록 유도합니다.
가스에서 원하는 원자들이 기판과 결합하여 얇고 단단하며 접착력이 강한 필름을 형성합니다. 반응에서 발생하는 원치 않는 부산물 가스는 단순히 챔버 밖으로 배출되어, 새 재료의 탁월하게 순수한 층만 남게 됩니다.
이 방법이 강력한 이유
CVD의 강력함은 정밀한 제어에서 나옵니다. 필름이 말 그대로 원자 단위로 구축되기 때문에, 결과로 나오는 층은 복잡한 3차원 모양 위에서도 놀라울 정도로 균일합니다. 이는 균일성(conformality)으로 알려져 있으며, 물리적 스퍼터링이나 단순 도금과 같은 가시선(line-of-sight) 방식에 비해 결정적인 장점입니다.
CVD의 사용처와 중요성
CVD는 단일 기술이 아니라 수많은 첨단 기술 산업에서 필수적인 요소가 된 일련의 공정입니다. 특정하게 설계된 특성을 가진 재료를 생성할 수 있는 능력은 CVD를 다재다능하고 중요한 도구로 만듭니다.
현대 전자공학의 기반
CVD 없이는 반도체 산업이 현재의 형태로 존재할 수 없었을 것입니다. 이는 모든 마이크로칩의 핵심인 미세한 켜짐/꺼짐 스위치인 트랜지스터를 구성하는 중요한 층을 증착하는 데 사용됩니다. 여기에는 전기 누출을 방지하기 위한 절연층(유전체)과 수백만 개의 트랜지스터를 연결하는 "배선"을 형성하기 위한 전도성 층을 증착하는 것이 포함됩니다.
내구성이 강하고 보호적인 코팅 생성
중공업 및 항공우주 분야에서 CVD는 절삭 공구, 드릴 비트 및 엔진 부품에 초경질 코팅을 적용하는 데 사용됩니다. 이러한 코팅(종종 질화티타늄이나 다이아몬드 유사 탄소와 같은 재료로 만들어짐)은 내구성을 크게 높이고, 마찰을 줄이며, 마모 및 부식에 대한 저항성을 제공합니다.
첨단 광학 및 일상 재료
CVD는 고성능 광학 부품 제조에 필수적입니다. 렌즈에 반사 방지 코팅을 적용하고 특수 광학 필터를 만드는 데 사용됩니다. 더 일반적인 응용 분야에서는 유사한 증기 증착 공정이 감자칩 봉지 안쪽에 미세하게 얇은 알루미늄 층을 적용하여 산소와 습기에 대한 장벽을 만드는 데 사용됩니다.
CVD의 장단점 이해하기
CVD는 매우 강력하지만 만능 해결책은 아닙니다. 이의 구현에는 이해해야 할 중요한 기술적 어려움과 상충되는 요소들이 수반됩니다.
고온의 필요성
전통적인 CVD는 종종 매우 높은 온도(섭씨 수백 도에서 천 도 이상)를 필요로 합니다. 이러한 강렬한 열은 플라스틱이나 기존에 녹는점이 낮은 재료를 포함하는 전자 장치와 같이 온도에 민감한 기판을 손상시키거나 변형시킬 수 있습니다.
전구체 가스 취급 및 안전
CVD에 사용되는 전구체 가스는 종종 매우 유독하거나, 인화성이 있거나, 부식성이 있습니다. 이러한 물질을 관리하려면 복잡하고 비용이 많이 드는 안전 프로토콜, 특수 보관 및 정교한 공급 시스템이 필요하며, 이는 운영 비용과 복잡성을 상당히 증가시킵니다.
공정 복잡성 및 비용
CVD 시스템은 정밀 기계입니다. 진공 챔버, 고온 가열 요소 및 정밀한 가스 유량 제어의 필요성으로 인해 장비 구매 및 유지 보수 비용이 많이 듭니다. 이는 성능상의 이점이 투자를 정당화하는 응용 분야에 국한되는 고비용, 고정밀 공정입니다.
목표에 맞는 올바른 선택하기
CVD를 이해한다는 것은 우수한 특성을 가진 재료를 만드는 고정밀 도구로서의 역할을 인식하는 것을 의미합니다. 이 지식을 어떻게 적용할지는 귀하의 분야에 따라 다릅니다.
- 주요 초점이 전자 및 반도체인 경우: CVD는 무어의 법칙을 가능하게 하는 근본적인 공정으로, 더 작고, 더 빠르고, 더 강력한 집적 회로를 제작할 수 있게 합니다.
- 주요 초점이 재료 과학 및 공학인 경우: CVD는 표면 공학의 핵심 방법으로, 극도의 경도, 화학적 불활성 또는 특정 전기 전도성과 같은 향상된 특성을 가진 재료를 만드는 데 사용됩니다.
- 주요 초점이 일반 제조인 경우: CVD를 표준 도장이나 도금이 요구되는 균일성, 순도 또는 성능을 제공할 수 없을 때 사용되는 고급 코팅 기술로 간주하십시오.
궁극적으로 화학 기상 증착은 가스를 우리의 현대 기술 세계를 정의하는 고성능 고체 재료로 변환하는 보이지 않는 공학 기술입니다.
요약표:
| CVD 측면 | 핵심 요약 |
|---|---|
| 공정 | 기상 화학 반응을 통해 기판 위에 원자 단위의 고체 필름을 증착합니다. |
| 주요 이점 | 복잡한 모양 위에서도 탁월한 균일성을 가지며, 매우 순수하고 밀도가 높은 필름을 생성합니다. |
| 주요 응용 분야 | 반도체 제조, 초경질 보호 코팅, 첨단 광학 부품. |
| 주요 과제 | 높은 공정 온도 및 반응성/유독성 전구체 가스 취급. |
