핵심적으로, 금속-유기 화학 기상 증착(MOCVD)은 광범위한 화학 기상 증착(CVD) 계열의 고도로 전문화된 하위 집합입니다. 주요 차이점은 사용되는 화학 전구체에 있습니다. MOCVD는 복잡한 금속-유기 화합물을 활용하는 반면, 일반적인 CVD 공정은 더 광범위하고 종종 더 간단한 무기 화학 물질을 사용할 수 있습니다. 이러한 근본적인 전구체 선택은 공정 조건, 박막 품질 및 기술의 궁극적인 응용 분야를 결정합니다.
두 공정 모두 기체상에서 원자 단위로 박막을 증착하지만, 핵심적인 차이점은 정밀도 대 다용성입니다. MOCVD는 탁월한 제어력으로 복잡하고 고순도의 결정 구조를 만드는 도구인 반면, 더 광범위한 CVD 범주는 더 넓은 범위의 재료에 대해 확장 가능하고 비용 효율적인 핵심 기술을 제공합니다.
근본적인 차이점: 모든 것은 화학 물질에 달려 있습니다
두 이름의 "CV"는 "화학 증기(Chemical Vapor)"를 의미하며, 이는 기판 표면에 원하는 원자를 운반하는 기체 전구체 화학 물질을 나타냅니다. 이 전구체의 선택이 MOCVD와 다른 CVD 방법 간의 결정적인 차이입니다.
전구체란 무엇인가요?
전구체는 증기 또는 기체로 운반될 수 있는 휘발성 형태로 증착하려는 원소를 포함하는 분자입니다. 이 증기가 뜨거운 기판에 도달하면 분자가 분해되어 원하는 원소가 박막으로 남게 됩니다.
MOCVD의 금속-유기물 사용
MOCVD는 금속 원자가 유기(탄소 기반) 리간드에 결합된 복합 분자인 금속-유기 전구체를 사용합니다.
이러한 정교한 화학 물질은 종종 저온에서 기화될 수 있는 액체 또는 고체입니다. 이를 통해 전체 증착 공정을 다른 많은 CVD 기술에 비해 낮은 온도에서 실행할 수 있습니다.
일반 CVD의 광범위한 전구체 범위
일반 CVD 범주는 더 넓은 범위의 전구체, 가장 일반적으로 간단한 무기 가스를 사용할 수 있는 수많은 기술을 포함합니다.
예를 들어, 질화규소를 증착하려면 실란(SiH₄) 및 암모니아(NH₃) 가스를 사용할 수 있습니다. 이러한 공정은 종종 더 간단하고 더 쉽게 구할 수 있으며 덜 비싼 화학 물질을 사용합니다.
전구체가 공정 및 성능을 결정하는 방법
화학적 출발 물질의 차이는 공정 능력, 정밀도 및 최종 필름 품질에 상당한 차이를 가져옵니다.
MOCVD의 저온 이점
금속-유기 전구체는 비교적 낮은 온도에서 분해되기 때문에 MOCVD는 고온을 견딜 수 없는 기판에 필름을 증착하는 데 이상적입니다. 이는 복잡한 다층 반도체 장치를 제작하는 데 중요한 이점입니다.
비할 데 없는 정밀도 및 필름 품질
MOCVD는 탁월한 수준의 제어력을 제공합니다. 고순도 단결정 필름의 성장을 가능하게 하며, 고성능 전자 및 광전자 장치(예: LED 및 레이저 다이오드)에 필수적인 급격한 계면(서로 다른 재료 층 간의 완벽하게 날카로운 전환) 생성을 가능하게 합니다.
이 공정은 또한 정밀한 도펀트 제어를 가능하게 하여 엔지니어가 재료의 전기적 특성을 미세 조정하기 위해 불순물을 세심하게 도입할 수 있도록 합니다.
일반 CVD의 다용성 및 확장성
MOCVD보다 정밀도는 떨어지지만, 다양한 CVD 기술은 그 이유 때문에 반도체 산업의 중추입니다. 이들은 매우 신뢰할 수 있고 잘 이해되어 있으며, 산화규소(절연체) 또는 텅스텐(상호 연결)과 같은 더 간단하고 균일한 필름의 대규모 산업 생산을 위해 확장될 수 있습니다.
절충점 이해: 비용 대 기능
MOCVD와 다른 CVD 공정 중에서 선택하는 것은 성능 요구 사항과 경제적 현실 사이의 고전적인 엔지니어링 절충점입니다. 단 하나의 "더 나은" 기술은 없으며, 작업에 적합한 도구만 있을 뿐입니다.
MOCVD의 높은 비용 및 복잡성
MOCVD 시스템은 복잡하고 비쌉니다. 금속-유기 전구체 자체는 합성 및 정제 비용이 많이 들고, 반응기는 정교한 가스 처리 및 안전 시스템을 필요로 하므로 고투자 기술입니다.
CVD의 단순성 및 비용 효율성
많은 일반 CVD 시스템은 훨씬 저렴하고 작동 및 유지 관리가 더 간단합니다. 원자 수준의 완벽함이 필요하지 않은 응용 분야의 경우, 품질, 처리량 및 비용의 탁월한 균형을 제공하여 대규모 생산과 예산에 민감한 연구실 모두에 실용적입니다.
응용 분야가 선택을 결정합니다
대학 연구실에서는 기초 재료 과학 연구를 위해 간단하고 저렴한 CVD 시스템을 사용할 수 있습니다. 대량 메모리 칩 공장에서는 고도로 최적화된 대규모 CVD 시스템을 사용할 것입니다. 최첨단 레이저 다이오드 또는 고주파 트랜지스터를 제조하는 회사는 비할 데 없는 정밀도를 위해 MOCVD에 투자할 것입니다.
응용 분야에 적합한 선택
최종 결정은 생성해야 하는 필름의 특정 요구 사항과 구축하려는 장치에 따라 달라져야 합니다.
- 최첨단 화합물 반도체(예: LED, 레이저 또는 고전력 트랜지스터용 GaAs, GaN, InP)에 주로 초점을 맞추는 경우: MOCVD는 정밀도와 고품질 결정 필름을 성장시키는 능력으로 인해 산업 표준입니다.
- 표준 필름(예: 산화규소, 질화규소, 폴리실리콘 또는 텅스텐)의 대규모 생산에 주로 초점을 맞추는 경우: 특정 최적화된 형태의 일반 CVD(예: LPCVD 또는 PECVD)가 거의 항상 더 경제적이고 확장 가능한 선택입니다.
- 기초 연구 또는 예산이 제한된 응용 분야에 주로 초점을 맞추는 경우: 다용도의 간단한 CVD 시스템은 종종 가장 실용적인 경로를 제공하며, MOCVD의 높은 비용과 복잡성을 피할 수 있습니다.
궁극적으로 이 차이점을 이해하면 기술 목표 및 경제적 제약과 완벽하게 일치하는 증착 기술을 선택할 수 있습니다.

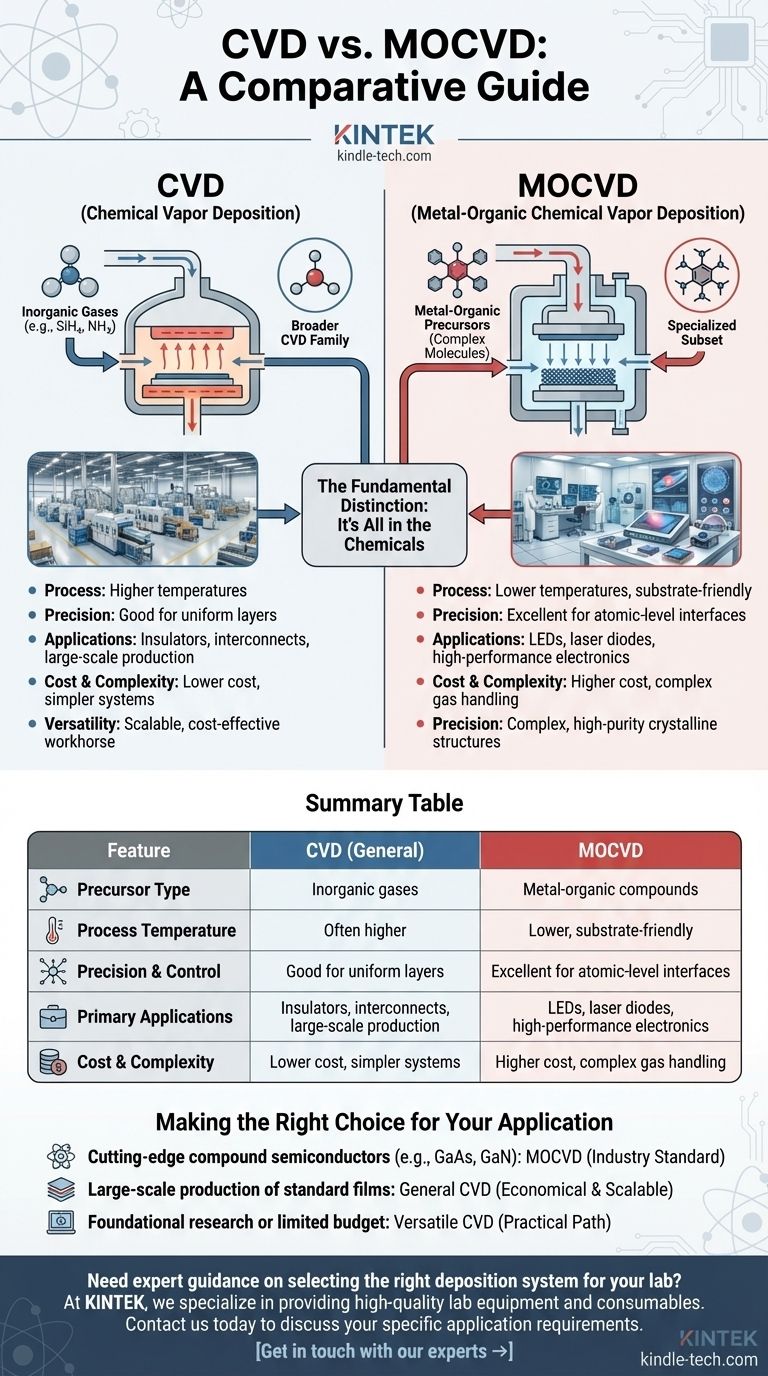

요약표:
| 특징 | CVD (일반) | MOCVD |
|---|---|---|
| 전구체 유형 | 무기 가스 (예: SiH₄, NH₃) | 금속-유기 화합물 |
| 공정 온도 | 종종 더 높음 | 더 낮음, 기판 친화적 |
| 정밀도 및 제어 | 균일한 층에 적합 | 원자 수준 계면에 탁월 |
| 주요 응용 분야 | 절연체, 상호 연결, 대규모 생산 | LED, 레이저 다이오드, 고성능 전자 장치 |
| 비용 및 복잡성 | 더 낮은 비용, 더 간단한 시스템 | 더 높은 비용, 복잡한 가스 처리 |
