유압 단조는 유압 프레스를 사용하여 금속을 성형하기 위해 느리고 제어된 막대한 압축력을 적용하는 제조 공정입니다. 빠른 충격을 사용하는 해머 단조와 달리, 유압 프레스는 공작물을 짜내어 힘이 재료 깊숙이 침투하여 보다 균일한 변형을 일으키도록 합니다.
유압 단조의 핵심 원리는 속도가 아니라 힘과 제어입니다. 지속적인 압력을 가함으로써 금속 공작물 전체 부피를 변형시켜 대형 고강도 부품에 필수적인 일관된 내부 구조를 보장합니다.
핵심 원리: 유압 단조의 작동 방식
유압 단조는 근본적인 유체 역학을 활용하여 엄청난 힘을 생성합니다. 이 공정은 충격 기반 단조와 크게 다른 힘 적용 방식에 의해 정의됩니다.
작동하는 파스칼의 법칙
전체 시스템은 유체 역학의 원리인 파스칼의 법칙에 따라 작동합니다. 이 법칙은 밀폐된 유체에 가해진 압력이 유체의 모든 부분과 용기 벽에 감쇠 없이 전달된다는 것을 명시합니다.
유압 프레스에서는 작은 피스톤에 작은 힘을 가하여 오일과 같은 액체에 압력을 가합니다. 이 압력은 유체를 통해 훨씬 더 큰 피스톤, 즉 램으로 전달되어 초기 힘을 엄청나게 증폭시킵니다.
유압 실린더의 역할
주요 구성 요소는 펌프, 유압유(오일), 그리고 램이 들어 있는 실린더입니다. 펌프는 종종 필요할 때 신속하게 방출하기 위해 축압기에 저장되는 고압 액체를 공급합니다.
이 가압된 유체는 일정한 제어 가능한 힘으로 램을 아래로 구동합니다. 압착 작업이 완료되면 압력이 해제되고 램이 후퇴합니다.
충격이 아닌 지속적인 압력
유압 단조의 특징적인 점은 압착 작용입니다. 힘은 비교적 낮고 일정한 속도로 가해집니다.
이는 고속으로 공작물을 때리고 충격을 통해 에너지를 전달하는 단조 해머와 근본적으로 다릅니다. 유압 프레스의 지속적인 압력은 재료의 단면 전체에 걸쳐 변형이 발생하도록 보장합니다.
유압 방식의 주요 이점
유압 단조의 고유한 특성은 재료 무결성이 가장 중요한 특정하고 까다로운 응용 분야에서 선호되는 방식입니다.
깊고 균일한 변형
힘이 천천히 가해지기 때문에 전체 공작물에 침투할 시간이 있습니다. 이러한 "전체 작업(through-working)"은 금속의 내부 결정 구조를 균일하게 개선하여 결함을 제거하고 표면에서 코어까지 일관된 재료 특성을 만듭니다.
대형 부품을 위한 탁월한 힘
유압 프레스는 엄청난 양의 힘을 생성할 수 있으며, 일부 개방형 다이 프레스는 100,000톤에 달합니다. 이 힘은 항공우주, 방위, 발전 및 중공업 부문의 구성 요소로 매우 큰 잉곳과 빌렛을 단조하는 데 필요합니다.
정밀도 및 제어
유압 램의 움직임은 속도, 압력 및 거리를 기준으로 매우 정밀하게 제어할 수 있습니다. 이러한 정밀도는 복잡한 형상과 금속이 복잡한 몰드를 완전히 채우도록 강제해야 하는 밀폐형 단조(closed-die forging)에 이상적입니다.
상충 관계 이해하기
단일 방법이 모든 응용 분야에 완벽한 것은 아닙니다. 유압 단조의 강점에는 고려해야 할 특정 한계가 따릅니다.
느린 공정 속도
신중하고 제어된 압착 작용은 해머나 기계 프레스의 빠른 타격보다 본질적으로 느립니다. 이로 인해 생산 속도가 느려져 소형 부품의 대량 생산에는 덜 적합합니다.
더 긴 다이 접촉 시간
프레스가 느리게 움직이기 때문에 뜨거운 공작물이 다이와 더 오랜 시간 접촉하게 됩니다. 이러한 연장된 접촉은 공작물에서 다이로의 상당한 열 전달로 이어질 수 있으며, 이는 다이 수명을 단축시키고 공작물 온도에 대한 세심한 관리가 필요할 수 있습니다.
높은 초기 비용 및 유지보수
유압 시스템은 고압 펌프, 축압기, 밸브 및 씰을 포함하여 복잡합니다. 이러한 복잡성으로 인해 단순한 기계식 프레스에 비해 초기 투자 비용이 높고 유지보수 요구 사항이 더 까다롭습니다.
목표에 맞는 올바른 선택
올바른 단조 공정을 선택하려면 방법의 기능과 최종 구성 요소의 요구 사항을 일치시켜야 합니다.
- 우수한 내부 품질을 갖춘 대형, 임무 필수 구성 요소에 중점을 두는 경우: 유압 단조는 깊고 균일한 재료 변형을 위한 확실한 선택입니다.
- 소형 표준화된 부품의 대량 생산에 중점을 두는 경우: 더 빠른 기계식 프레스가 더 비용 효율적인 솔루션일 가능성이 높습니다.
- 단순한 형상 또는 표면 수준의 결정 구조 개선에 중점을 두는 경우: 전통적인 해머 단조가 더 효율적이고 경제적인 옵션일 수 있습니다.
궁극적으로 힘, 제어 및 속도 간의 상충 관계를 이해하면 제조 효율성과 최종 부품 무결성을 모두 보장하는 공정을 선택할 수 있습니다.
요약표:
| 측면 | 유압 단조 | 핵심 요약 |
|---|---|---|
| 힘 적용 | 느리고 지속적인 압착 압력 | 재료 전체에 걸쳐 깊고 균일한 변형 보장 |
| 최적 용도 | 대형 고강도 부품(예: 항공우주, 발전) | 우수한 내부 재료 무결성이 필요한 응용 분야에 이상적 |
| 주요 이점 | 탁월한 제어력과 힘의 깊은 침투 | 표면에서 코어까지 일관된 결정 구조 생성 |
| 주요 한계 | 느린 사이클 시간 및 높은 초기 비용 | 소형 부품의 대량 생산에는 덜 적합 |
고강도 부품을 위한 단조 솔루션이 필요하십니까?
유압 단조는 우수한 내부 품질을 갖춘 대형, 임무 필수 부품을 만드는 확실한 공정입니다. 항공우주, 방위 또는 중공업 분야의 프로젝트에서 지속적인 유압만이 제공할 수 있는 깊고 균일한 재료 특성을 요구하는 경우 KINTEK이 도움을 드릴 수 있습니다.
KINTEFLOW는 첨단 실험실 및 산업 장비를 전문으로 합니다. 당사의 전문 지식은 특정 재료 및 성능 요구 사항에 맞는 올바른 단조 솔루션으로 안내할 수 있습니다.
정밀 장비 및 소모품으로 제조 목표를 지원하는 방법에 대해 논의하려면 지금 바로 전문가에게 문의하십시오.

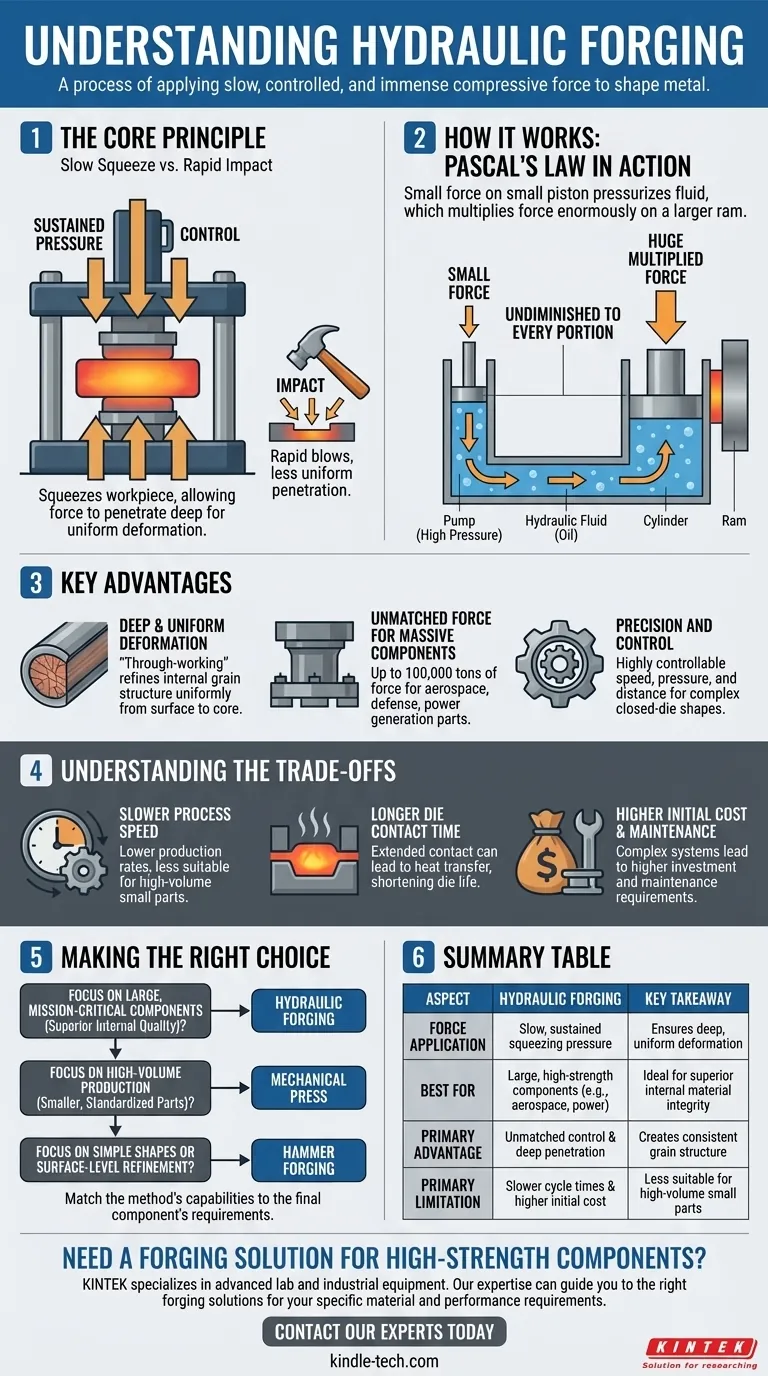

시각적 가이드
