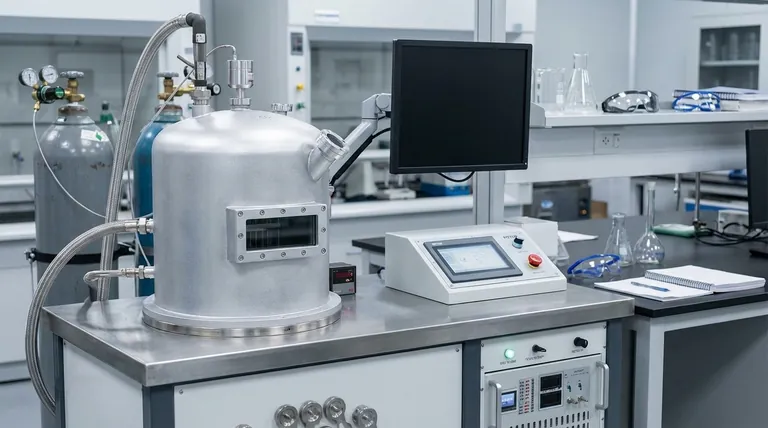

화학 기상 증착(CVD)은 증기 상에서 화학 반응을 통해 기판에 얇은 고품질 코팅 또는 필름을 만드는 데 사용되는 재료 처리 기술입니다.이 공정에는 휘발성 전구체 화학 물질을 반응 챔버에 도입하여 고온 및 저압에서 분해 또는 반응하여 기판 표면에 고체 필름을 형성하는 과정이 포함됩니다.CVD는 두께와 조성을 정밀하게 제어하여 균일한 고순도 코팅을 생산할 수 있기 때문에 반도체, 광학, 에너지 저장 등의 산업에서 널리 사용됩니다.하지만 정교한 장비와 제어된 조건이 필요하기 때문에 대규모 생산에는 적합하지 않습니다.이 공정에는 전구체 운반, 표면 흡착, 화학 반응, 필름 성장 및 부산물 제거와 같은 단계가 포함됩니다.
핵심 사항 설명:
-
화학 기상 증착(CVD)의 정의:
- CVD는 증기상에서의 화학 반응을 활용하여 기판에 박막이나 코팅을 증착하는 데 사용되는 공정입니다.
- 제어된 조건에서 반응하거나 분해하여 기판에 고체 필름을 형성하는 휘발성 전구체 화학 물질을 사용합니다.
-
CVD 공정의 주요 단계:
- 전구체 소개:휘발성 전구체 화학 물질은 종종 진공 또는 저압 조건에서 반응 챔버로 도입됩니다.
- 운송 및 확산:전구체 분자는 유체 흐름과 확산을 통해 기판 표면으로 운반됩니다.
- 표면 흡착:전구체 분자는 기질 표면에 흡착하여 화학 반응을 일으킬 수 있을 만큼 오래 남아 있습니다.
- 화학 반응:흡착된 분자가 반응하거나 분해되어 기판 표면에 고체 필름을 형성합니다.
- 부산물 제거:휘발성 부산물이 표면에서 탈착되어 반응 챔버에서 제거됩니다.
-
CVD에 필요한 조건:
- Heat:전구체의 화학 반응이나 분해를 활성화하려면 높은 온도가 필요합니다.
- 저압:CVD는 균일한 증착을 보장하고 오염을 최소화하기 위해 진공 또는 저압 조건에서 수행되는 경우가 많습니다.
- 제어된 분위기:반응 챔버는 원하는 화학 반응을 촉진하기 위해 전구체 가스와 때로는 추가 반응 가스로 채워집니다.
-
CVD의 장점:
- 고품질 필름:CVD는 두께와 조성을 정밀하게 제어하여 균일하고 고순도의 코팅을 생성합니다.
- 다목적성:금속, 세라믹, 반도체 등 다양한 소재를 증착할 수 있습니다.
- 환경 친화성:포도당을 전구체로 사용하는 공정과 같은 일부 CVD 공정은 환경 친화적이며 제어가 가능합니다.
-
CVD의 한계:
- 높은 비용:정교한 장비와 제어된 조건이 필요하기 때문에 CVD는 비용이 많이 듭니다.
- 느린 증착 속도:전구체의 분해 속도가 느리기 때문에 생산 시간이 길어지는 경우가 많습니다.
- 확장성 문제:CVD는 복잡성과 비용으로 인해 대규모 생산에는 적합하지 않습니다.
-
CVD의 응용 분야:
- 반도체:CVD는 반도체 산업에서 집적 회로 및 트랜지스터용 박막 증착에 널리 사용됩니다.
- 광학:반사 방지 코팅 및 기타 광학 필름을 만드는 데 사용됩니다.
- 에너지 저장:CVD는 배터리 및 연료 전지에 사용되는 소재의 성능을 향상시킬 수 있습니다(예: LiFePO4의 탄소 코팅으로 속도 용량 및 사이클 수명 향상).
-
CVD 적용 사례:
- 한 연구에서 연구자들은 석영 튜브에서 고체 포도당을 550°C로 가열하여 CVD를 사용하여 LiFePO4에 탄소를 코팅했습니다.포도당은 증기로 분해되어 LiFePO4 표면에 작은 탄소 클러스터로 응축되어 에너지 저장 애플리케이션에서 재료의 성능을 향상시키는 균일한 탄소 층을 형성했습니다.
이러한 핵심 사항을 이해하면 CVD 공정의 복잡성과 정밀성, 그리고 다양한 산업 응용 분야에서의 잠재력과 한계를 이해할 수 있습니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 정의 | CVD는 증기 상에서 화학 반응을 통해 박막을 증착하는 공정입니다. |
| 주요 단계 | 전구체 도입, 운반, 흡착, 반응, 부산물 제거. |
| 필수 조건 | 열, 저압, 통제된 대기. |
| 장점 | 고품질 필름, 다용도성, 환경 친화성. |
| 한계 | 높은 비용, 느린 입금 속도, 확장성 문제. |
| 응용 분야 | 반도체, 광학, 에너지 저장. |
