금형 충전이란 무엇인가요? 사출 성형의 중요한 첫 단계를 마스터하세요

핵심적으로, 금형 충전은 사출 성형 공정의 초기이자 가장 중요한 단계입니다. 이는 플라스틱이나 고무와 같은 용융된 재료를 고압 하에 닫힌 금형 캐비티에 주입하여, 재료가 내부의 공기를 밀어내면서 원하는 부품의 형상을 취하도록 하는 물리적인 행위입니다.

전체 성형 공정의 품질은 이 첫 번째 단계에 달려 있습니다. 재료가 금형 캐비티로 흘러 들어가 채워지는 방식은 최종 부품의 구조적 무결성, 치수 정확도 및 외관에 직접적인 영향을 미칩니다.

금형 충전의 역학

금형 충전은 단순히 재료를 상자에 뿌리는 문제가 아닙니다. 이는 용융된 재료가 냉각되고 고화되기 시작하면서 시간과의 싸움을 벌이는, 물리학에 의해 지배되는 고도로 제어된 동적 공정입니다.

용융물에서 금형으로

먼저, 원료(일반적으로 펠릿 형태)는 특정 용융 또는 "가소화된" 상태에 도달할 때까지 가열됩니다. 이 점성 유체는 주입 장치에 보관되어 금형으로 강제 주입될 준비를 합니다.

압력과 속도의 역할

주입 장치는 고성능 주사기처럼 작동하여 용융된 재료를 정밀하게 제어된 주입 속도와 압력으로 금형에 밀어 넣습니다. 이 매개변수들은 재료가 흐르는 방식을 관리하는 데 중요합니다.

공기 배출 (벤트)

금형 캐비티는 처음에는 공기로 채워져 있습니다. 용융된 재료가 들어가면 이 공기는 빠져나갈 수 있어야 합니다. 금형은 벤트라고 불리는 작은 채널로 설계되어 공기가 빠져나갈 수 있도록 하지만, 용융된 재료가 통과하기에는 너무 작습니다.

유동 선단

움직이는 재료의 선두 가장자리를 유동 선단이라고 합니다. 이 선단이 전진하면서 금형 벽의 차가운 표면에 닿아 재료가 외부에서 내부로 고화되기 시작합니다. 목표는 유동 선단이 완전히 얼어붙기 전에 전체 캐비티를 채우는 것입니다.

금형 충전이 중요한 단계인 이유

거의 모든 일반적인 성형 결함은 충전 단계의 문제로 거슬러 올라갈 수 있습니다. 이 단계를 제어하는 것은 고품질 부품을 생산하는 데 필수적입니다.

외관 결함 방지

제어되지 않거나 제대로 관리되지 않은 흐름은 유동선(flow line), 웰드 라인(weld line)(두 유동 선단이 만나는 곳), 제팅(jetting)(조기에 냉각되는 뱀 모양의 재료 흐름)을 생성할 수 있으며, 이 모든 것은 부품의 표면을 손상시킵니다.

구조적 무결성 보장

캐비티가 완전히 채워지기 전에 재료가 고화되면 미성형(short shot)으로 알려진 불완전한 부품이 생성됩니다. 또한, 공기가 제대로 배출되지 않으면 갇혀서 부품을 심각하게 약화시키는 기포 또는 보이드(void)를 생성할 수 있습니다.

치수 정확도 달성

재료가 금형을 채우는 방식은 냉각될 때 부품의 내부 응력과 그에 따른 수축 및 변형에 영향을 미칩니다. 일관되고 균일한 충전 패턴은 치수적으로 안정적이고 예측 가능한 부품을 생산하는 데 중요합니다.

절충점과 과제 이해

금형 충전을 최적화하는 것은 여러 상충되는 요소를 균형 있게 맞추는 것을 포함합니다. 특정 재료 및 부품 형상에 대한 단일 "완벽한" 설정은 거의 없으며, 최적의 절충점만 있을 뿐입니다.

주입 속도 대 압력

빠른 주입 속도는 재료가 얼기 전에 금형을 빠르게 채울 수 있지만, 마찰을 증가시키고 과도한 전단열(shear heat)로 인해 재료를 손상시킬 수도 있습니다. 느린 속도는 재료에 더 부드럽지만, 특히 얇은 벽 부품에서 미성형의 위험을 증가시킵니다.

게이트 위치 및 크기

게이트는 재료가 캐비티로 들어가는 개구부입니다. 게이트의 위치와 크기는 전체 유동 패턴을 결정하는 기본적인 설계 선택입니다. 잘못된 게이트 위치는 구조적으로 중요한 영역에 웰드 라인을 생성하거나 불균형한 충전을 유발할 수 있습니다.

갇힌 공기 및 벤트

벤트는 중요한 설계 절충점입니다. 너무 작은 벤트는 공기를 가두어 타는 자국이나 보이드(void)를 유발합니다. 너무 큰 벤트는 용융된 재료가 새어 나와 플래시(flash)라고 불리는 원치 않는 얇은 재료 층을 생성할 수 있습니다.

목표에 맞는 올바른 선택

이상적인 금형 충전 전략은 전적으로 완성된 부품의 주요 요구 사항에 따라 달라집니다.

• 최상의 외관이 주요 초점인 경우: 표면 자국을 최소화하는 균일한 유동 선단을 만들기 위해 제어된 점진적 충전 속도와 최적의 게이트 위치를 우선시하십시오.
• 구조적 성능이 주요 초점인 경우: 보이드(void)를 제거하기 위해 완전한 충전과 견고한 벤팅을 보장하고, 고응력 영역에서 웰드 라인을 멀리 떨어뜨리도록 게이트를 배치하십시오.
• 빠른 생산이 주요 초점인 경우: 재료를 손상시키거나 외관 결함을 유발하지 않는 가장 빠른 주입 속도를 목표로 하여 사이클 시간과 부품 품질의 균형을 맞추십시오.

궁극적으로 금형 충전을 마스터하는 것은 최종 부품이 의도된 목적을 충족하도록 재료의 흐름을 정밀하게 제어하는 것입니다.

요약표:

측면	주요 과제	최종 부품에 미치는 영향
유동 제어	주입 속도 및 압력 관리	외관 결함(유동선, 제팅) 및 재료 손상 방지
공기 배출	공기 배출을 위한 적절한 벤팅 보장	갇힌 기포(보이드) 및 부품을 약화시키는 타는 자국 제거
고화	재료가 얼기 전에 캐비티 채우기	불완전한 부품(미성형) 방지 및 치수 정확도 보장
게이트 설계	재료 유입을 위한 최적의 위치 및 크기 선택	중요 영역의 웰드 라인 최소화를 위한 유동 패턴 제어

완벽한 금형 충전 및 우수한 부품 품질 달성

사출 성형 공정을 마스터하는 것은 금형 충전에 대한 정밀한 제어에서 시작됩니다. 올바른 장비는 결함을 방지하고 모든 부품이 사양을 충족하도록 압력, 속도 및 온도를 관리하는 데 중요합니다.

KINTEK은 사출 성형 작업을 완벽하게 만드는 데 중점을 둔 연구실 및 제조업체를 위해 재료 테스트 및 공정 최적화를 위한 고성능 실험실 장비 및 소모품을 전문으로 합니다.

귀사의 공정 최적화를 돕겠습니다. 지금 전문가에게 문의하여 귀사의 특정 과제를 논의하고 당사의 솔루션이 수율 및 제품 품질을 어떻게 향상시킬 수 있는지 알아보십시오.

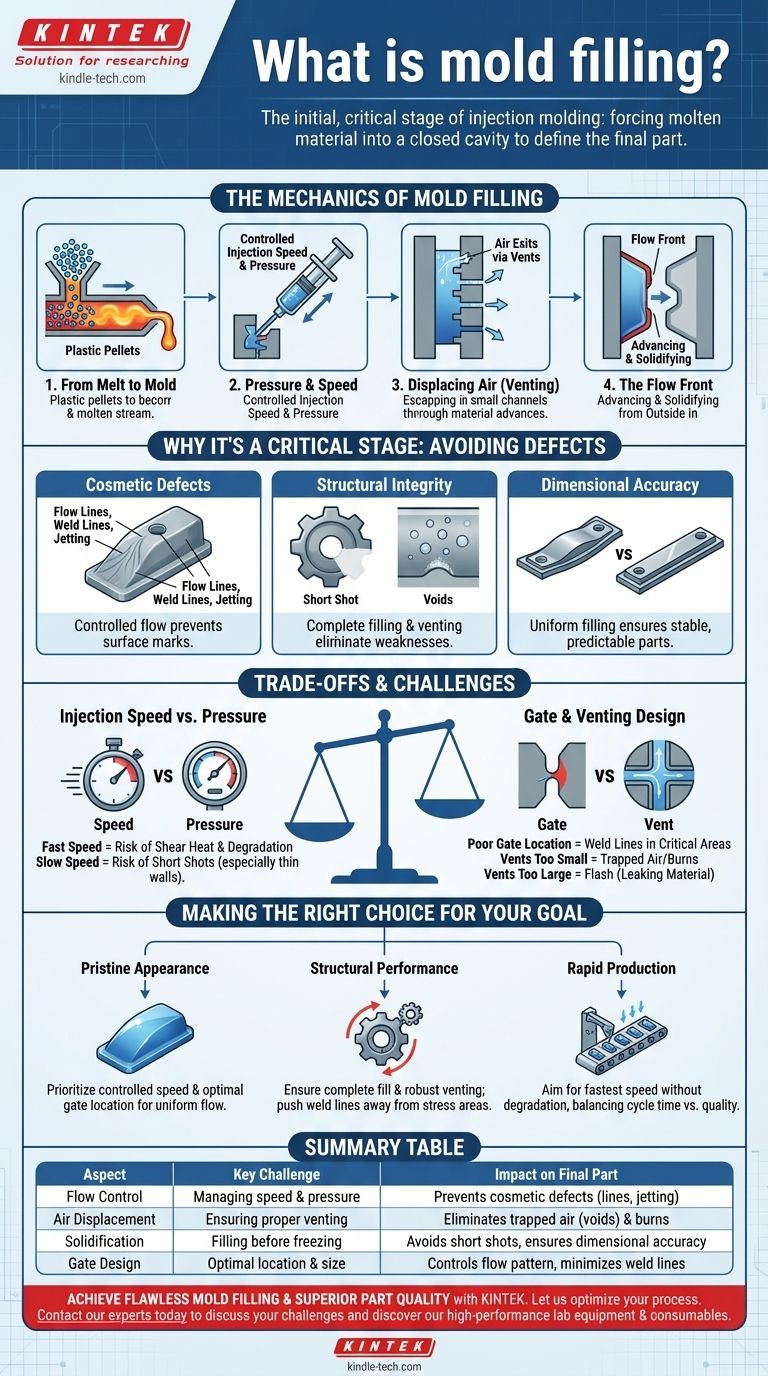

시각적 가이드
