스퍼터링 속도란 무엇인가? 박막 증착 속도를 제어하는 핵심 비법 마스터하기

간단히 말해, 스퍼터링 속도(sputtering rate)는 스퍼터링 공정 중에 타겟 재료에서 원자가 물리적으로 방출되는 속도입니다. 이는 소스 재료가 얼마나 빨리 침식되는지를 측정하는 척도로, 일반적으로 초당 타겟 표면에서 제거되는 원자층의 수로 정량화됩니다. 이 속도는 박막이 기판에 얼마나 빨리 증착되는지를 결정하는 주요 요인입니다.

스퍼터링 속도는 단순한 측정값이 아니라 전체 증착 공정의 핵심 제어 변수입니다. 재료 선택부터 가하는 전력에 이르기까지 이 속도를 결정하는 요인들을 이해하는 것이 단순히 표면을 코팅하는 단계를 넘어 고품질의 기능성 박막을 설계하는 열쇠입니다.

스퍼터링 속도의 메커니즘

스퍼터링 공정을 효과적으로 제어하려면 먼저 그 속도를 결정하는 기본 물리학을 이해해야 합니다. 속도는 임의적이지 않으며, 몇 가지 핵심 변수의 직접적인 결과입니다.

핵심 공식

본질적으로 스퍼터링 속도는 스퍼터 수율(sputter yield), 이온 전류 밀도 및 타겟 재료의 물리적 특성의 함수입니다. 단순화된 표현은 이 관계를 보여줍니다:

스퍼터링 속도 ∝ (스퍼터 수율) x (이온 전류 밀도)

이는 속도가 스퍼터링 이벤트의 효율성(수율)과 타겟을 때리는 이온의 수(전류)에 직접적으로 비례함을 의미합니다.

스퍼터 수율(S)의 역할

스퍼터 수율은 이 공정에서 가장 중요한 효율성 지표입니다. 이는 표면에 충돌하는 단일 고에너지 이온당 방출되는 평균 타겟 원자 수를 의미합니다.

이 수율은 고정된 상수가 아닙니다. 이는 입사하는 이온의 에너지(시스템 전압으로 제어됨)와 이온(예: 아르곤) 및 타겟 재료(예: 구리, 실리콘)의 원자 특성에 크게 좌우됩니다.

이온 전류 밀도(j)의 중요성

이온 전류 밀도는 초당 주어진 타겟 영역에 충돌하는 스퍼터링 이온의 양을 나타냅니다. 이를 "원자 샌드블라스팅"의 강도라고 생각할 수 있습니다.

이온 전류 밀도가 높을수록 타겟을 때리는 충돌 입자가 많아지므로 스퍼터링 속도가 직접적으로 증가합니다. 이는 주로 시스템에 공급되는 전력에 의해 제어됩니다.

속도를 제어하는 실제 요인

물리학이 기초를 제공하지만, 작업자는 몇 가지 실제적이고 조정 가능한 매개변수를 통해 스퍼터링 속도를 제어합니다.

타겟 재료 특성

스퍼터링하기 위해 선택한 재료는 원자량과 표면 결합 에너지에 따라 고유한 스퍼터링 속도를 가집니다. 순수 금속(예: 구리 또는 철)과 같은 일부 재료는 자연적으로 높은 스퍼터 수율을 가지므로, 특히 DC 전원을 사용할 때 매우 빠르게 스퍼터링됩니다.

시스템 전력

전력은 스퍼터링 속도에 대한 가장 직접적인 제어 노브입니다. 음극(타겟)에 공급되는 전력을 증가시키면 플라즈마 밀도가 증가합니다. 이는 차례로 이온 전류 밀도를 높입니다. 더 많은 이온이 타겟을 폭격하고 스퍼터링 속도가 그에 따라 증가합니다.

가스 압력 및 유량

스퍼터링 공정에는 일반적으로 아르곤과 같은 불활성 기체로 다시 채워진 진공 챔버가 필요합니다. 가스 압력은 스퍼터링된 원자가 기판까지 도달할 수 있을 만큼 낮아야 하지만, 안정적인 플라즈마를 유지하기에 충분히 높아야 합니다. 최적의 압력은 균일한 플라즈마와 안정적이고 예측 가능한 스퍼터링 속도를 만듭니다.

마그네트론의 영향

현대 시스템이 거의 예외 없이 마그네트론 스퍼터링을 사용하는 데는 이유가 있습니다. 바로 속도를 극적으로 높여주기 때문입니다. 타겟 뒤에 자기장을 배치하여 전자를 표면 근처에 가둡니다.

이 갇힌 전자들은 길고 나선형의 경로를 이동하여 불활성 기체 원자와 충돌하고 이온화할 확률을 크게 높입니다. 이는 필요한 바로 그 지점(타겟 표면 근처)에 훨씬 더 밀도가 높은 플라즈마(따라서 더 높은 이온 전류 밀도)를 생성하여 비마그네트론 시스템에 비해 낮은 압력에서도 훨씬 높은 스퍼터링 속도를 가져옵니다.

상충 관계 이해하기

가능한 가장 높은 스퍼터링 속도를 달성하는 것이 항상 최선의 전략은 아닙니다. 선택하는 속도는 최종 결과에 직접적인 영향을 미치는 중요한 상충 관계를 수반합니다.

속도 대 필름 품질

매우 높은 스퍼터링 속도는 생산 처리량에 매우 좋을 수 있습니다. 그러나 때로는 증착된 필름 내에 더 높은 응력을 유발하거나 미세 구조의 밀도를 떨어뜨릴 수 있습니다. 민감한 광학 또는 전자 응용 분야의 경우, 더 느리고 제어된 증착이 더 높은 품질의 안정적인 필름을 생성하는 경우가 많습니다.

속도 대 타겟 활용도

마그네트론 시스템의 자기장은 타겟에 집중된 침식 영역을 생성하며, 종종 "레이스트랙(racetrack)"이라고 불립니다. 이러한 집중이 속도를 높이지만, 잘못 설계된 자기 팩은 매우 깊고 좁은 레이스트랙을 만들 수 있습니다. 이는 중앙 부분은 고갈되는 동안 값비싼 타겟 재료의 많은 부분이 스퍼터링되지 않은 채로 남아 타겟 활용도가 낮아지는 결과를 낳습니다.

스퍼터링 속도 대 증착 속도

스퍼터링 속도와 증착 속도를 구별하는 것이 중요합니다.

• 스퍼터링 속도: 타겟을 떠나는 재료의 양.
• 증착 속도: 기판에 도달하는 재료의 양.

이 둘은 항상 같지는 않습니다. 예를 들어, 높은 가스 압력은 플라즈마 밀도와 스퍼터링 속도를 높일 수 있지만, 스퍼터링된 원자의 더 많은 부분이 기판에 도달하기 전에 가스 충돌로 인해 산란되도록 만들어 증착 속도를 낮출 수도 있습니다.

목표에 맞는 올바른 선택하기

최적의 스퍼터링 속도는 전적으로 목표에 따라 달라집니다. 이러한 원칙을 안내로 사용하여 특정 응용 분야에 맞게 공정을 조정하십시오.

• 처리량 생산이 주요 초점인 경우: 높은 스퍼터 수율(순수 금속과 같은)을 가진 재료를 사용하고, 높은 전력으로 작동하며, 강력하고 균일한 플라즈마를 위해 마그네트론을 최적화하여 스퍼터링 속도를 극대화하십시오.
• 고정밀 또는 R&D가 주요 초점인 경우: 속도보다 안정성을 우선시하십시오. 중간 수준의 전력 수준을 사용하고 가스 압력을 미세 조정하여 원하는 필름 특성을 생성하는 제어되고 반복 가능한 속도를 달성하십시오.
• 합금 또는 화합물 증착이 주요 초점인 경우: 여러 타겟의 개별 스퍼터링 속도(공동 스퍼터링)를 신중하게 균형을 맞추거나 반응성 가스(예: 질소 또는 산소)를 주입하여 스퍼터링 역학과 속도를 변경해야 합니다.

궁극적으로 스퍼터링 속도를 마스터하는 것은 원자가 타겟에서 기판으로 이동하는 여정을 제어하는 도구로 이해하는 것입니다.

요약표:

요인	스퍼터링 속도에 미치는 영향	핵심 제어 매개변수
스퍼터 수율 (S)	직접 비례	타겟 재료, 이온 에너지 (전압)
이온 전류 밀도 (j)	직접 비례	시스템 전력
가스 압력	안정성을 위한 최적 범위	아르곤 유량 및 압력
마그네트론 사용	속도를 상당히 증가시킴	자기장 구성

박막 증착 공정에서 정밀한 제어를 달성할 준비가 되셨습니까? KINTEK은 모든 스퍼터링 요구 사항을 위한 고성능 실험실 장비 및 소모품을 전문으로 합니다. 고처리량 생산에 중점을 두든 R&D 정밀도에 중점을 두든, 당사의 전문가는 스퍼터링 속도와 필름 품질을 최적화하는 데 적합한 시스템을 선택하도록 도울 수 있습니다. 귀하의 특정 실험실 요구 사항에 대해 논의하고 당사가 연구 및 생산 결과를 향상시킬 수 있는 방법을 알아보려면 지금 바로 저희 팀에 문의하십시오.

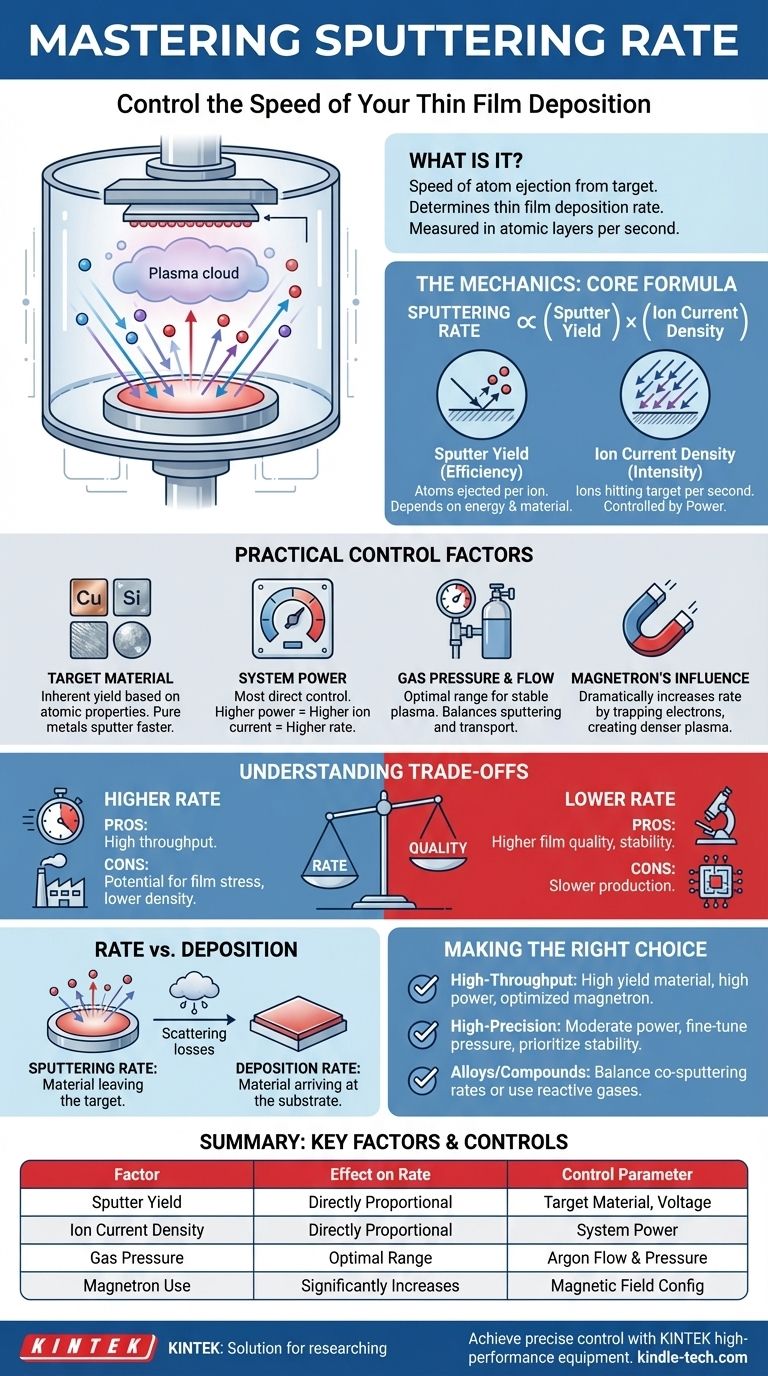

시각적 가이드
