스퍼터링과 증착 PVD란? 5가지 주요 차이점 설명

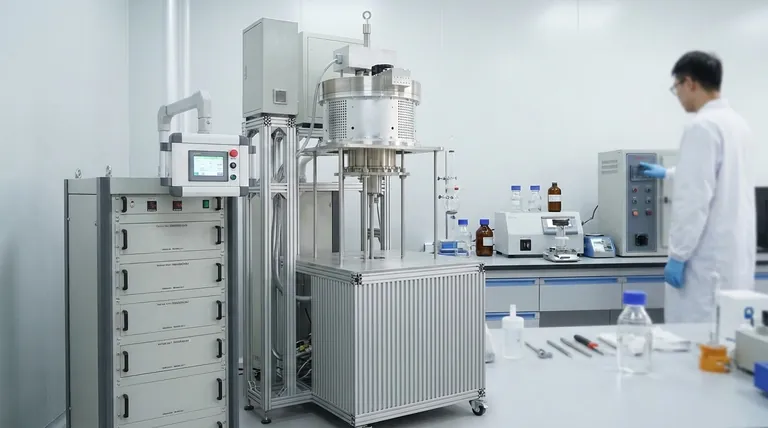

스퍼터링과 증착은 기판에 박막을 증착하는 데 사용되는 물리적 기상 증착(PVD)의 두 가지 일반적인 방법입니다.

이 두 가지 방법의 주요 차이점은 소스 재료가 증기 상태로 변환되는 메커니즘에 있습니다.

스퍼터링과 증착 PVD의 5가지 주요 차이점

스퍼터링과 증착 PVD란? 5가지 주요 차이점 설명

1. 변형 메커니즘

스퍼터링 은 대상 물질과 충돌하는 에너지 이온을 사용하여 원자가 대상에서 방출되거나 "스퍼터링"되는 과정을 포함합니다.

이 프로세스는 일반적으로 플라즈마가 생성되는 진공 챔버에서 발생합니다.

표적 물질은 일반적으로 플라즈마에서 이온으로 충격을 받아 에너지를 표적 원자로 전달하여 원자가 기판에서 떨어져 나와 기판에 증착되도록 합니다.

스퍼터링은 합금과 화합물을 포함한 다양한 재료를 우수한 접착력과 균일성으로 증착할 수 있는 것으로 알려져 있습니다.

증착반면 증착은 원재료를 기화 또는 승화할 수 있는 온도까지 가열하는 방식입니다.

이는 저항 가열 또는 전자빔 가열과 같은 다양한 방법을 통해 달성할 수 있습니다.

재료가 증기 상태가 되면 진공을 통과하여 기판에 응축되어 박막을 형성합니다.

증착은 순수한 재료를 증착하는 데 특히 효과적이며 높은 증착 속도가 필요할 때 자주 사용됩니다.

2. 재료 적합성

스퍼터링은 다목적이며 융점이 높고 복잡한 조성을 가진 물질을 포함한 다양한 물질을 증착할 수 있습니다.

증착은 쉽게 증발할 수 있는 재료에 이상적입니다.

3. 증착 속도

증착은 일반적으로 스퍼터링에 비해 더 높은 증착 속도를 제공합니다.

4. 필름 품질

스퍼터링은 일반적으로 접착력과 균일성이 우수한 필름을 생성하므로 정밀하고 고품질의 코팅이 필요한 응용 분야에 적합합니다.

5. 에너지 효율성

스퍼터링은 이온 생성 및 가속이 필요하기 때문에 에너지 집약적일 수 있습니다.

6. 확장성

두 방법 모두 산업 응용 분야에 맞게 확장할 수 있지만, 스퍼터링 시스템은 종종 증착 공정에 대한 더 나은 확장성과 제어 기능을 제공합니다.

계속 탐색하고 전문가와 상담하세요.

요약하면, PVD에서 스퍼터링과 증착 중 어떤 방법을 선택할지는 재료 유형, 원하는 필름 특성, 생산 규모 등 애플리케이션의 특정 요구 사항에 따라 달라집니다.

각 방법에는 고유한 장점과 한계가 있으며, 이를 이해하면 주어진 용도에 가장 적합한 PVD 기술을 선택하는 데 도움이 될 수 있습니다.
