제어 분위기 브레이징(Controlled Atmosphere Brazing) 공정은 무엇인가요? 대량, 고강도 금속 접합 달성

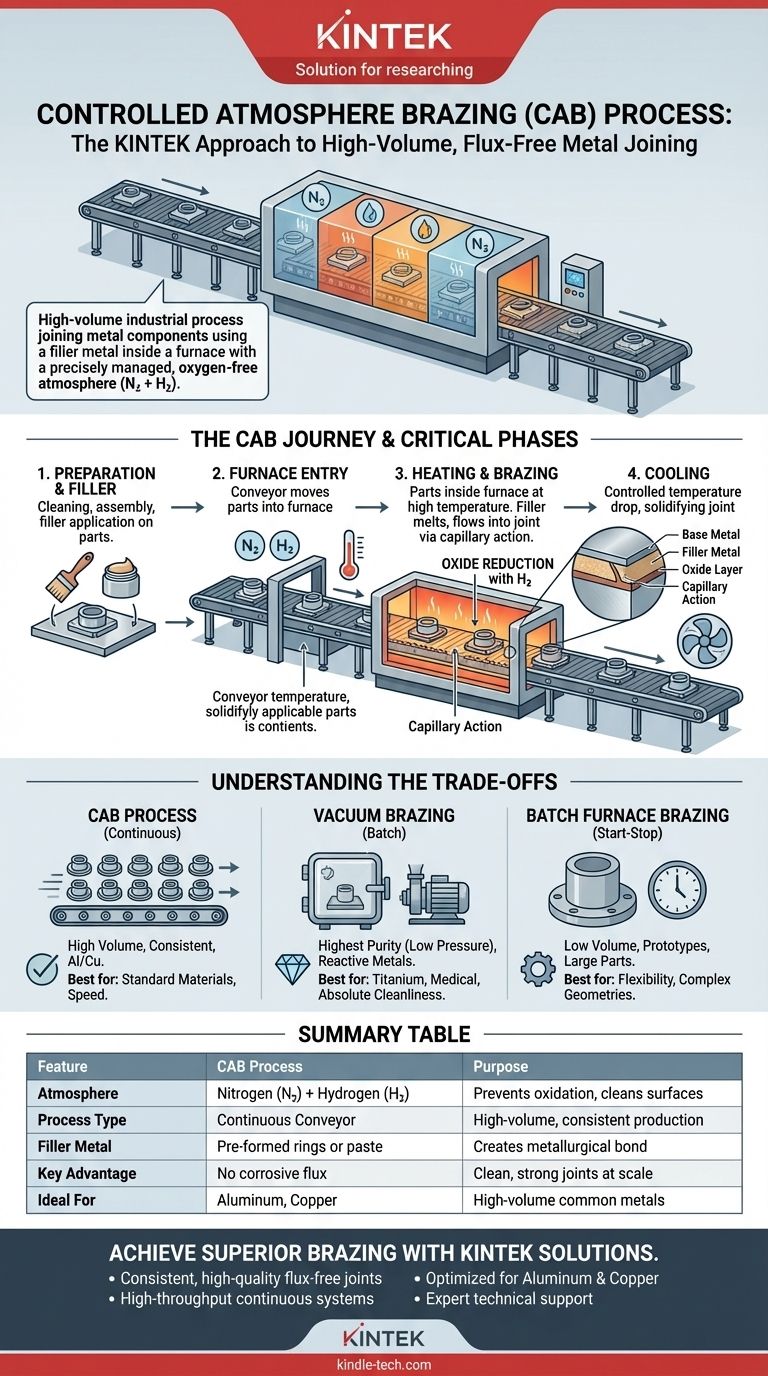

요약하자면, 제어 분위기 브레이징(CAB)은 정밀하게 관리되는 산소가 없는 분위기 속의 로(furnace) 내부에서 필러 금속을 사용하여 금속 부품을 접합하는 대량 산업 공정입니다. 부품들은 컨베이어 벨트를 따라 가열 및 냉각 구역을 연속적으로 이동하며, 많은 경우 부식성 플럭스 사용 없이 일관되고 깨끗하며 강력한 접합부를 형성할 수 있게 합니다. 이 제어된 환경은 약하거나 실패한 브레이징 접합의 주원인인 산화를 방지합니다.

제어 분위기 브레이징의 핵심 원리는 단순히 부품을 가열하는 것이 아니라 화학적으로 이상적인 환경을 조성하는 것입니다. 질소와 수소와 같은 특정 가스로 산소를 대체함으로써, 이 공정은 필러 금속이 모재(parent metals)에 깨끗하게 흐르고 완벽하게 결합되도록 보장하여 산업 규모에서 우수한 접합 무결성을 제공합니다.

제어 분위기 브레이징(Controlled Atmosphere Brazing) 공정은 무엇인가요? 대량, 고강도 금속 접합 달성

CAB 공정 작동 방식

CAB를 제대로 이해하려면, 각 부품이 거치는 세심하게 안무된 여정으로 보는 것이 가장 좋습니다. 로의 분위기는 최종 접합 품질을 결정하는 가장 중요한 요소입니다.

제어 분위기의 목적

주요 목표는 금속 부품이 가열될 때 표면에 산화물이 형성되는 것을 방지하는 것입니다. 산화물은 장벽 역할을 하여 녹은 필러 금속이 모재에 적절하게 적시고 결합하는 것을 방해합니다.

분위기는 일반적으로 로에서 모든 공기와 산소를 치환하는 데 사용되는 불활성 가스인 산소가 없는 질소(N2)로 구성됩니다.

경우에 따라 소량의 수소(H2)가 추가됩니다. 수소는 활성제로 작용하여 부품에 이미 존재할 수 있는 가벼운 표면 산화물을 화학적으로 환원시켜 완벽한 브레이징을 위해 부품을 더욱 깨끗하게 만듭니다.

로를 통과하는 단계별 여정

CAB 공정은 연속적인 흐름으로, 높은 처리량과 일관성을 보장합니다.

준비: 부품을 세척하고 탈지합니다. 그런 다음 조립되며, 제자리에 고정하기 위해 종종 프레스 핏 또는 작은 점 용접이 사용됩니다.
필러 적용: 미리 성형된 링 또는 페이스트 형태의 필러 금속이 접합부에 도포됩니다.
로 진입: 조립된 부품이 컨베이어 벨트를 타고 로에 들어갑니다. 로는 여러 개의 뚜렷한 구역으로 나뉩니다.
가열 및 브레이징: 부품이 특정 브레이징 온도까지 가열됩니다. 이때 필러 금속이 녹아 모세관 현상에 의해 틈새로 빨려 들어갑니다.
냉각: 새로 브레이징된 부품이 냉각 구역으로 이동하여, 보호 분위기 내에서 온도가 제어된 방식으로 낮아져 열 응력이나 산화 없이 접합부가 응고됩니다.

접합 형성의 결정적인 단계

로 내부에서는 미세 수준에서 정확한 일련의 사건이 발생합니다. 알루미늄을 예로 들면 다음과 같습니다.

초기 가열 (565°C 미만): 모재, 필러 금속 및 사용된 플럭스(있는 경우)는 모두 고체 상태입니다. 열팽창 차이로 인해 단단한 자연 알루미늄 산화물 층에 미세 균열이 생기기 시작합니다.
플럭스 활성화 / 산화물 환원 (약 570°C): 플럭스를 사용하는 경우, 플럭스가 녹아 남아 있는 산화물 층을 화학적으로 분해합니다. 플럭스를 사용하지 않는 경우, 분위기 내의 수소가 이 세척 기능을 수행합니다.
필러 금속 흐름 (약 580-600°C): 필러 금속이 녹습니다. 모재가 깨끗해지면, 녹은 필러가 자유롭게 흐르고 틈새로 빨려 들어가 야금학적 결합을 형성합니다.

절충점 이해: CAB 대 기타 방법

제어 분위기 브레이징이 로 브레이징의 유일한 방법은 아닙니다. 다른 공정과 비교하여 장점과 단점을 이해하는 것이 정보에 입각한 결정을 내리는 데 중요합니다.

CAB 대 배치 로 브레이징

주요 차이점은 처리량입니다. CAB는 연속 컨베이어 벨트를 사용하여 수천 개의 동일한 부품에 대한 대량 생산을 유지하는 데 이상적입니다.

반면 배치 브레이징은 일련의 부품을 로에 로드하고, 밀봉하고, 열 사이클을 실행하고, 냉각한 다음, 언로드하는 과정을 포함합니다. 이 시작-정지 공정은 본질적으로 느리며 소규모 생산 실행, 프로토타입 또는 매우 크거나 복잡한 형상을 가진 부품에 더 적합합니다.

CAB 대 진공 브레이징

이 비교는 분위기의 순도에 관한 것입니다. CAB는 제어된 가스 환경을 사용하는 반면, 진공 브레이징은 거의 모든 가스를 제거하기 위해 저압 진공(약 10⁻⁵ Torr)을 생성합니다.

진공 브레이징은 플럭스가 필요 없는 공정으로, 가장 깨끗한 환경을 제공하므로 티타늄이나 의료 등급 스테인리스 스틸과 같이 반응성이 높은 금속을 접합하는 데 필수적입니다. 그러나 일반적으로 배치 공정이며 CAB보다 훨씬 비싸고 시간이 많이 소요됩니다.

목표에 맞는 올바른 선택

올바른 브레이징 공정을 선택하는 것은 비용, 품질 및 생산 속도에 직접적인 영향을 미치는 중요한 엔지니어링 결정입니다. 선택은 특정 응용 분야 요구 사항에 따라 결정되어야 합니다.

주요 초점이 일반 재료(알루미늄 또는 구리)의 대량 생산인 경우: CAB는 품질, 속도 및 비용 효율성의 뛰어난 균형으로 인해 업계 표준입니다.
주요 초점이 반응성이 높은 금속 접합 또는 절대적으로 가장 높은 순도의 접합을 달성하는 것인 경우: 진공 브레이징이 더 우수하지만 더 느리고 비싼 선택입니다.
주요 초점이 소량 실행, 프로토타이핑 또는 매우 큰 부품 취급인 경우: 더 느리고 유연한 배치 로 공정이 더 실용적이고 경제적인 옵션일 수 있습니다.

궁극적으로 올바른 공정을 선택하는 것은 재료, 생산량 및 품질 요구 사항에 대한 명확한 이해에 달려 있습니다.

요약표:

특징	CAB 공정	목적
분위기	질소(N₂) + 수소(H₂)	산화 방지, 금속 표면 세척
공정 유형	연속 컨베이어 벨트	대량, 일관된 생산
필러 금속	미리 성형된 링 또는 페이스트	모세관 작용을 통한 야금학적 결합 생성
주요 장점	부식성 플럭스 불필요	산업 규모에서 깨끗하고 강력한 접합
이상적인 용도	알루미늄, 구리 부품	일반 금속의 대량 생산
