플레이트 앤 프레임 필터 프레스와 챔버 필터 프레스의 차이점은 무엇인가요? 올바른 탈수 기술 선택 가이드

근본적인 수준에서, 차이점은 구조와 고형물을 수집하기 위한 챔버를 형성하는 방식에 있습니다. 클래식한 플레이트 앤 프레임 필터 프레스는 교대로 배열된 솔리드 플레이트와 중공 프레임을 사용하여 슬러리가 프레임을 채우도록 합니다. 더 현대적이고 일반적인 디자인인 챔버 필터 프레스는 단일 유형의 리세스드 플레이트를 사용하여 두 개의 인접한 플레이트가 그 사이에 챔버를 만듭니다.

핵심적인 차이점은 단순한 이론적 구분이 아닙니다. 이는 성능을 결정합니다. 플레이트 앤 프레임 디자인은 더 우수한 케이크 세척 유연성을 제공하는 반면, 리세스드 챔버 디자인은 더 높은 작동 단순성, 더 나은 밀봉 및 더 높은 압력 처리 능력을 제공하여 대부분의 현대적인 탈수 응용 분야의 표준이 됩니다.

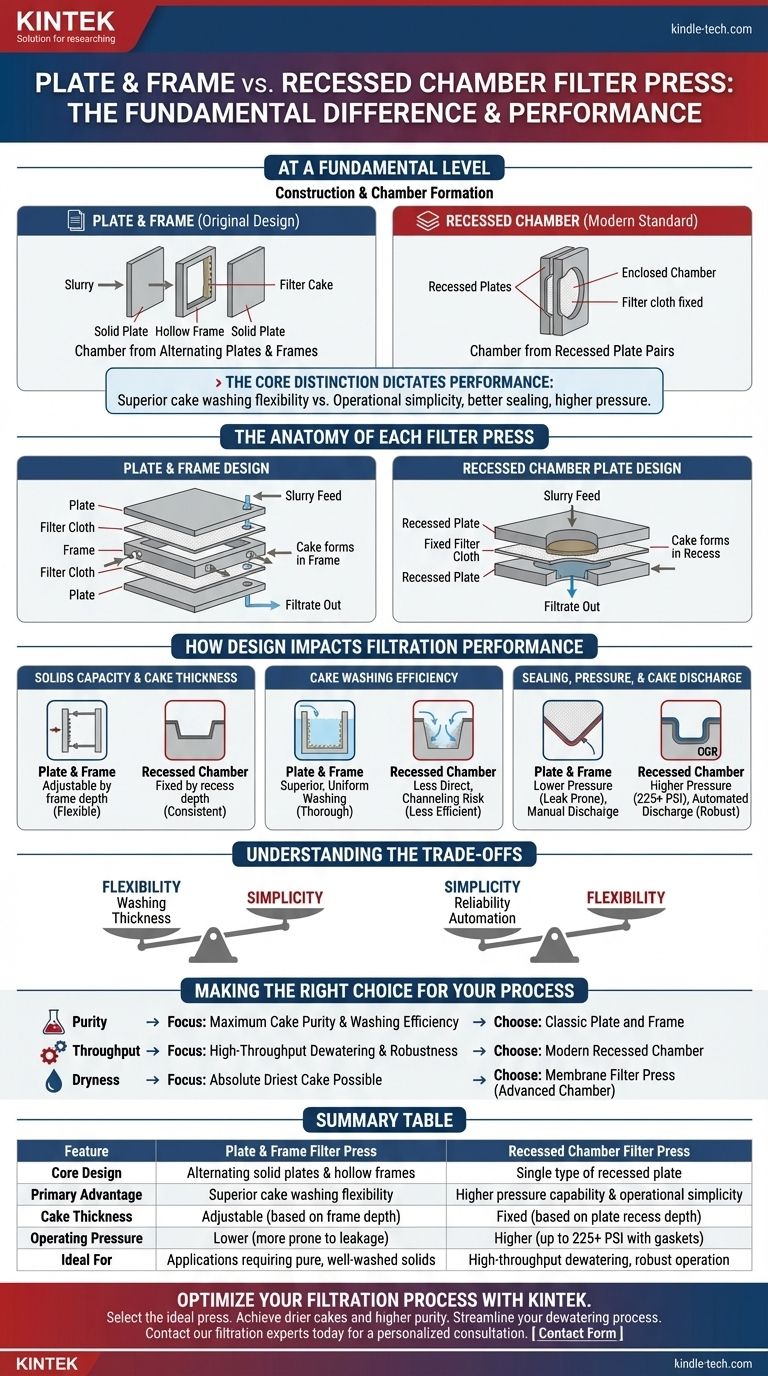

각 필터 프레스의 구조

성능 차이를 이해하려면 먼저 각 유형이 어떻게 구성되어 있는지 시각화해야 합니다. "플레이트 앤 프레임"과 "리세스드 챔버"라는 이름은 핵심 구성 요소를 직접적으로 설명합니다.

플레이트 앤 프레임 디자인 (오리지널)

플레이트 앤 프레임 프레스는 서로 다른 두 가지 구성 요소인 솔리드 플레이트와 중공 프레임을 교대로 조립하여 구성됩니다.

필터 천은 솔리드 플레이트 위에 덮입니다. 프레스가 닫히면 플레이트와 프레임이 함께 밀착되어 중공 프레임 내부에 밀봉된 챔버가 형성됩니다.

슬러리는 이 프레임으로 펌핑되어 고형물(필터 케이크)로 채워지고, 액체(여과액)는 천을 통과하여 플레이트의 포트를 통해 빠져나갑니다.

리세스드 챔버 플레이트 디자인 (현대 표준)

리세스드 챔버 프레스는 단일 유형의 구성 요소만 사용합니다. 이는 양쪽에 얕은 오목한 홈이 있는 플레이트입니다.

이러한 리세스드 플레이트 두 개가 서로 압착되면 오목한 부분이 서로 마주보게 되어 단일의 밀폐된 챔버를 형성합니다. 필터 천은 일반적으로 각 플레이트 표면에 직접 고정됩니다.

이 디자인은 별도의 프레임이 필요 없고 프레스 스택의 총 구성 요소 수를 줄여 구조적으로 더 간단합니다.

디자인이 여과 성능에 미치는 영향

구조상의 사소해 보이는 차이는 각 프레스가 실제 산업 환경에서 어떻게 작동하는지에 상당한 영향을 미치며, 효율성부터 유지보수까지 모든 것에 영향을 줍니다.

고형물 용량 및 케이크 두께

플레이트 앤 프레임 프레스의 경우, 필터 케이크의 두께는 중공 프레임의 깊이에 의해 결정됩니다. 이는 단순히 깊이가 다른 프레임으로 교체하여 케이크 두께를 변경할 수 있는 유연성을 제공합니다.

리세스드 챔버 프레스의 경우, 케이크 두께는 플레이트에 성형된 홈의 깊이에 의해 고정됩니다. 이는 유연성은 떨어지지만 일관되고 예측 가능한 성능을 제공합니다.

케이크 세척 효율성

이것이 플레이트 앤 프레임 디자인이 뛰어날 수 있는 주요 영역입니다. 그 구조는 세척액이 전체 프레임을 채워 모액을 더 효과적으로 밀어낼 수 있도록 하여 보다 균일하고 철저한 케이크 세척을 가능하게 합니다. 이는 순수하고 잘 세척된 고형물을 회수하는 것이 주된 목표인 응용 분야에서 중요합니다.

챔버 프레스도 케이크 세척을 수행할 수 있지만, 유로가 덜 직접적입니다. 세척수가 저항이 가장 적은 경로를 찾아 케이크의 일부를 우회하여 세척 효율이 떨어지는 "채널링" 위험이 더 높습니다.

밀봉, 압력 및 케이크 배출

리세스드 챔버 프레스는 작동 견고성 면에서 확실한 승자입니다. 최신 디자인은 종종 개스킷 처리된(CGR) 플레이트를 특징으로 하여 거의 누출이 없는 밀봉을 생성하며, 훨씬 더 높은 작동 압력(최대 225 PSI 이상)을 허용합니다. 더 높은 압력은 더 건조한 필터 케이크를 생성합니다.

플레이트 앤 프레임 디자인은 필터 천 자체가 플레이트와 프레임의 평평한 면 사이의 주요 개스킷 역할을 하도록 의존합니다. 이로 인해 가장자리에서 누출("위킹")이 발생하기 쉽고 최대 작동 압력이 제한됩니다.

또한, 챔버 프레스의 케이크 배출은 고정된 천과 플레이트 디자인이 자동 플레이트 이동 장치 및 천 진동 시스템에 더 적합하므로 더 간단하고 안정적입니다.

상충 관계 이해하기

이 기술들 사이의 선택은 상충되는 목표를 우선시하는 문제입니다. 어느 것도 보편적으로 "더 낫지" 않으며, 단지 다른 목표에 더 나을 뿐입니다.

유연성 대 단순성

클래식 플레이트 앤 프레임은 특히 케이크 두께를 변경하는 능력과 철저한 세척에서의 고유한 이점을 통해 더 큰 공정 유연성을 제공합니다.

리세스드 챔버 프레스는 작동 단순성, 신뢰성 및 자동화 준비성에서 엄청난 이득을 얻기 위해 이러한 유연성을 희생합니다. 부품 수가 적고, 밀봉이 더 잘 되며, 수동 개입이 덜 필요합니다.

역사적 맥락 대 현대적 응용

플레이트 앤 프레임 디자인은 더 오래된 기술입니다. 일부 틈새 응용 분야(세척이 가장 중요한 정밀 화학 또는 제약 분야)에서는 여전히 사용되지만, 대부분 대체되었습니다.

리세스드 챔버 디자인은 거의 모든 현대 필터 프레스의 기반입니다. 케이크를 짜서 최대의 탈수를 얻기 위해 유연한 다이어프램을 추가하는 멤브레인 필터 프레스와 같은 혁신은 리세스드 챔버 개념을 기반으로 구축됩니다.

프로세스에 적합한 선택하기

귀하의 선택은 주요 운영 목표에 대한 명확한 이해를 바탕으로 이루어져야 합니다.

• 최대 케이크 순도 및 세척 효율성이 주요 초점인 경우: 클래식 플레이트 앤 프레임 디자인이 더 우수한 성능을 제공할 수 있으며, 이는 특수 화학 또는 제약 공정에 적합한 후보가 됩니다.
• 고처리량 탈수 및 작동 견고성이 주요 초점인 경우: 더 나은 밀봉, 더 높은 압력 처리 능력 및 낮은 유지보수 요구 사항으로 인해 현대적인 리세스드 챔버 프레스가 거의 항상 올바른 선택입니다.
• 가능한 한 가장 건조한 케이크를 얻는 것이 주요 초점인 경우: 궁극적인 탈수를 위해 최종 짜는 단계를 추가하는 리세스드 챔버 프레스 유형인 멤브레인 필터 프레스를 고려해야 합니다.

이러한 핵심 설계 차이점을 이해하면 운영 및 제품 품질 목표에 직접적으로 부합하는 여과 기술을 선택할 수 있습니다.

요약표:

특징	플레이트 앤 프레임 필터 프레스	리세스드 챔버 필터 프레스
핵심 디자인	교대로 배열된 솔리드 플레이트 및 중공 프레임	단일 유형의 리세스드 플레이트
주요 장점	우수한 케이크 세척 유연성	더 높은 압력 처리 능력 및 작동 단순성
케이크 두께	조절 가능 (프레임 깊이에 따라)	고정됨 (플레이트 홈 깊이에 따라)
작동 압력	낮음 (누출에 더 취약)	높음 (개스킷 사용 시 225+ PSI)
이상적인 용도	순수하고 잘 세척된 고형물이 필요한 응용 분야	고처리량 탈수, 견고한 작동
