RF 및 DC 마그네트론 스퍼터링의 근본적인 차이점은 사용되는 전력 유형과 그 결과로 증착할 수 있는 재료에 있습니다. DC(직류) 스퍼터링은 일정한 전압을 사용하여 전기 전도성 재료를 스퍼터링하는 반면, RF(고주파) 스퍼터링은 교류 전원을 사용하여 비전도성, 절연 재료도 효과적으로 스퍼터링할 수 있습니다.
둘 다 강력한 박막 증착 기술이지만, 핵심 선택은 대상 재료에 따라 결정됩니다. DC 스퍼터링은 금속에 대한 빠르고 비용 효율적인 작업 능력을 제공하지만 절연체에는 실패합니다. RF 스퍼터링은 전하 축적이라는 치명적인 문제를 극복하기 위해 교류장을 사용하여 모든 재료를 처리할 수 있는 더 다재다능한 솔루션입니다.
핵심 메커니즘: 마그네트론 스퍼터링이란 무엇입니까?
DC와 RF의 차이점을 이해하려면 먼저 이들이 공유하는 기본 프로세스를 이해해야 합니다.
고체 타겟에서 박막까지
마그네트론 스퍼터링은 물리 기상 증착(PVD) 기술입니다. 챔버에 진공을 만들고 불활성 가스(일반적으로 아르곤)를 도입하는 것으로 시작됩니다. 고전압이 인가되어 가스를 플라즈마(양전하 이온과 자유 전자를 포함하는 물질 상태)로 점화시킵니다. 이 양전하 아르곤 이온은 타겟으로 알려진 소스 재료를 향해 가속되어 원자가 표면에서 방출되거나 "스퍼터링"됩니다. 이 스퍼터링된 원자는 챔버를 통과하여 기판에 증착되어 균일한 박막을 점진적으로 형성합니다.
"마그네트론"의 역할
"마그네트론"이라는 이름은 중요한 향상을 의미합니다. 강력한 자석이 타겟 뒤에 배치됩니다. 이 자기장은 플라즈마에서 나온 전자를 타겟 표면 근처에 가둡니다. 이 갇힌 전자는 아르곤 가스의 이온화를 크게 증가시켜 훨씬 더 조밀한 플라즈마를 생성합니다. 이는 스퍼터링 속도를 높여 더 낮은 압력과 온도에서 더 빠른 필름 성장을 가능하게 합니다. 이 원리는 DC 및 RF 시스템 모두에 적용됩니다.
DC 스퍼터링: 금속을 위한 핵심 기술
직류 스퍼터링은 두 가지 방법 중 개념적으로 더 간단합니다.
작동 방식: 지속적인 충격
DC 시스템에서 타겟은 일정한 음전하를 띠고 챔버는 양극(양전하) 역할을 합니다. 이는 플라즈마에서 나온 양전하 아르곤 이온을 타겟을 향해 지속적으로 가속시키는 간단한 정전기장을 생성합니다. 그 결과 꾸준하고 빠른 속도의 충격과 일관된 스퍼터링 재료 흐름이 발생합니다.
주요 장점: 속도 및 비용
전원 공급 장치가 간단하고 프로세스가 직접적이기 때문에 DC 스퍼터링은 전도성 재료에 대해 높은 증착 속도를 제공합니다. 장비는 일반적으로 RF 시스템보다 덜 복잡하고 저렴하므로 알루미늄, 구리 및 티타늄과 같은 금속의 대량 산업 코팅에 주로 사용됩니다.
치명적인 한계: 절연 타겟
DC 스퍼터링의 강점은 또한 치명적인 약점입니다. 세라믹이나 산화물과 같은 절연(유전체) 재료를 스퍼터링하려고 하면 양전하 아르곤 이온이 타겟에 부딪히고 전하가 갈 곳이 없습니다. 양전하가 타겟 표면에 빠르게 축적됩니다. 이 "표면 충전"은 들어오는 양전하 아르곤 이온을 밀어내어 스퍼터링 프로세스를 빠르게 중단시킵니다. 더 나쁜 경우에는 아크 발생으로 이어져 타겟과 전원 공급 장치를 손상시킬 수 있습니다.
RF 스퍼터링: 다용성을 위한 솔루션
고주파 스퍼터링은 DC 방법의 한계를 극복하기 위해 특별히 개발되었습니다.
작동 방식: 교류장
일정한 DC 전압 대신 RF 시스템은 고주파(일반적으로 13.56MHz)로 작동하는 AC 전원을 사용합니다. 타겟의 극성은 초당 수백만 번 음극에서 양극으로 빠르게 전환됩니다.
음극 반주기 동안 타겟은 DC 스퍼터링과 마찬가지로 양전하 아르곤 이온을 끌어당기고 충격을 받습니다. 결정적으로 짧은 양극 반주기 동안 타겟은 플라즈마에서 나온 자유 전자의 홍수를 끌어당깁니다. 이 전자들은 스퍼터링 단계 동안 축적된 양전하를 즉시 중화하여 타겟 표면을 효과적으로 "재설정"합니다.
주요 장점: 재료 유연성
전하 축적을 방지함으로써 RF 스퍼터링은 모든 유형의 재료를 안정적으로 증착할 수 있습니다. 여기에는 다음이 포함됩니다.
- 절연체: 산화물, 질화물 및 세라믹.
- 반도체: 실리콘과 같은.
- 도체: DC로 증착할 수 있는 모든 금속.
이것은 RF 스퍼터링을 연구 및 복잡한 다층 재료 스택을 가진 고급 장치 제작을 위한 필수 도구로 만듭니다.
장단점 이해
RF와 DC 스퍼터링 중에서 선택하는 것은 성능, 비용 및 재료 요구 사항의 균형을 맞추는 것을 포함합니다.
증착 속도
주어진 금속 재료의 경우 DC 스퍼터링이 일반적으로 RF 스퍼터링보다 빠릅니다. RF의 교류 주기는 타겟이 일부분만 스퍼터링된다는 것을 의미하며, 이는 DC 시스템의 연속적인 충격에 비해 전반적인 효율성을 약간 감소시킵니다.
시스템 복잡성 및 비용
RF 시스템은 본질적으로 더 복잡합니다. 플라즈마에 효율적으로 전력을 전달하기 위해 RF 전원 발생기와 임피던스 매칭 네트워크가 필요합니다. 이로 인해 RF 스퍼터링 시스템은 DC 시스템보다 구매 및 유지 보수 비용이 더 많이 듭니다.
세 번째 옵션: 펄스 DC 스퍼터링
격차를 메우기 위한 하이브리드 기술인 펄스 DC가 존재합니다. 매우 짧은 펄스로 켜지고 꺼지는 DC 전원을 사용합니다. 이 펄싱은 상당한 아크 발생이 발생하기 전에 타겟 표면을 방전하는 데 도움이 됩니다. 표준 DC보다 더 나은 안정성을 제공하면서 RF의 전체 비용과 복잡성 없이 특정 반절연 또는 반응성 필름을 스퍼터링하는 데 좋은 절충안이 될 수 있습니다.
목표에 맞는 올바른 선택
궁극적으로 귀하의 결정은 증착해야 하는 재료와 운영 우선순위에 달려 있습니다.
- 고속, 저비용 금속 증착에 주로 초점을 맞춘다면: DC 마그네트론 스퍼터링은 뛰어난 속도와 경제적 효율성으로 최적의 선택입니다.
- 절연 또는 세라믹 재료 증착에 주로 초점을 맞춘다면: RF 마그네트론 스퍼터링이 필수적인 방법입니다. DC는 실행 가능한 옵션이 아닙니다.
- 다양한 재료를 사용한 R&D의 다용성에 주로 초점을 맞춘다면: RF 스퍼터링 시스템은 도체, 반도체 및 절연체를 모두 처리할 수 있는 필수적인 유연성을 제공합니다.
전원 공급 장치의 근본적인 역할을 이해함으로써 특정 박막 응용 분야에 직접적으로 적합한 스퍼터링 기술을 자신 있게 선택할 수 있습니다.
요약 표:
| 특징 | DC 스퍼터링 | RF 스퍼터링 |
|---|---|---|
| 전원 | 직류 (정전류) | 고주파 (교류) |
| 재료 호환성 | 전도성 재료 (금속) | 모든 재료 (금속, 절연체, 반도체) |
| 증착 속도 | 높음 | 낮음 |
| 시스템 비용 | 낮음 | 높음 |
| 주요 사용 사례 | 대량 금속 코팅 | 다용도 R&D, 절연 필름 |
실험실에 적합한 스퍼터링 시스템을 선택할 준비가 되셨습니까? KINTEK은 실험실 장비 및 소모품을 전문으로 하며 실험실 요구 사항을 충족합니다. 금속에 대한 DC 스퍼터링의 고속 효율성이 필요하거나 절연체에 대한 RF 스퍼터링의 다용도 기능이 필요하든, 당사의 전문가가 완벽한 솔루션을 선택하는 데 도움을 드릴 수 있습니다. 오늘 저희에게 연락하여 박막 증착 요구 사항에 대해 논의하고 연구 역량을 강화하십시오!

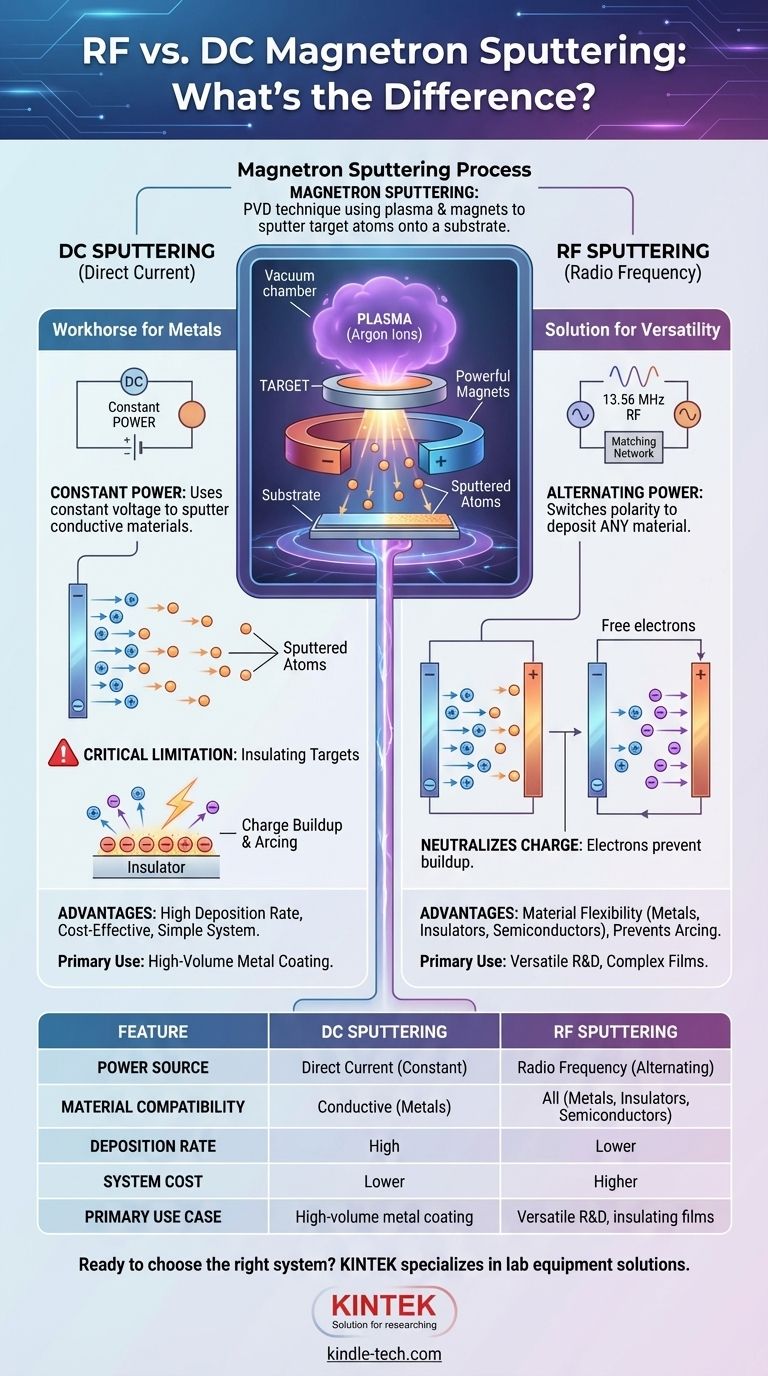

시각적 가이드
