산화 그래핀을 가열하는 것은 열 환원이라고 알려진 과정으로, 화학 구조와 특성을 변형시키는 데 사용되는 주요 방법입니다. 온도가 증가함에 따라 그래핀 시트에 부착된 산소 함유 작용기가 불안정해지고 체계적으로 제거되어 CO, CO₂, 수증기와 같은 가스를 방출합니다. 이 과정은 재료를 전기 절연체인 산화 그래핀(GO)에서 원시 그래핀과 더 유사하고 전기 전도성인 환원 산화 그래핀(rGO)으로 변환합니다.
온도는 산화 그래핀의 단순한 조건이 아니라 제어된 환원을 위한 주요 도구입니다. 열을 정밀하게 관리함으로써 재료의 특성을 조절하여 절연성이 있고 물에 분산될 수 있는 시트에서 전도성이 있는 그래핀과 유사한 구조로 체계적으로 변환할 수 있습니다.
열 환원 메커니즘
산화 그래핀(GO)이란 무엇입니까?
산화 그래핀은 흑연의 강한 산화에 의해 생산됩니다. 이 과정은 다양한 산소 함유 작용기(수산기, 에폭시기, 카르복실기 등)를 탄소 격자에 부착합니다.
이러한 작용기들은 평평하고 상호 연결된 탄소 원자 네트워크를 방해하여 GO가 전기 전도성이 좋지 않은 이유가 됩니다. 그러나 이들은 GO를 친수성으로 만들어 물에 쉽게 분산되어 안정적인 단일 시트 현탁액을 형성할 수 있도록 합니다.
산소 작용기의 역할
GO 시트의 산소 그룹은 열 변형의 핵심입니다. 이들은 그래핀 격자를 형성하는 탄소-탄소 결합보다 훨씬 덜 안정적입니다.
가열되면 이 그룹들은 분해되어 탄소 시트에서 분리되며 산소 원자를 함께 가져갑니다. 이 과정은 비가역적이며 재료를 근본적으로 변화시킵니다.
GO에서 환원 산화 그래핀(rGO)으로
GO를 가열하는 목적은 산소를 제거하고 sp²-혼성 탄소 원자의 전도성 네트워크를 복원하는 것입니다. 결과적으로 얻어지는 재료를 환원 산화 그래핀(rGO)이라고 합니다.
산소가 제거됨에 따라 재료의 C/O(탄소-산소) 비율이 증가하고 전기 전도성은 수 배에서 수십 배 향상될 수 있습니다. 구조는 더욱 정돈되고 그래핀과 유사해집니다.
주요 온도 단계 및 그 영향
GO에서 rGO로의 변환은 한 번에 일어나지 않습니다. 온도가 상승함에 따라 다른 작용기들이 다른 지점에서 분해되면서 뚜렷한 단계로 발생합니다.
100°C 미만: 수분 증발
저온에서는 GO 시트 사이에서 물리적으로 흡착되고 삽입된 물 분자가 제거되는 것이 주요 효과입니다. 이는 약간의 질량 손실을 유발하지만 GO 구조 자체를 화학적으로 변화시키지는 않습니다.
150°C – 250°C: 환원의 시작
이것은 중요한 환원이 시작되는 가장 중요한 온도 범위입니다. 가장 불안정한 작용기, 주로 카르복실산이 분해되기 시작하여 CO₂를 방출합니다.
이 단계는 상당한 질량 손실과 전기 전도성의 첫 번째 주요 증가로 특징지어집니다. 재료는 또한 색상이 갈색에서 검은색으로 변하기 시작합니다.
250°C – 600°C: 주요 탈산소화
이 범위에서는 더 안정한 에폭시 및 수산기 그룹이 분해되어 CO와 H₂O를 방출합니다. 이 단계에서 재료에서 대부분의 산소가 제거됩니다.
산소 함량이 급감하면서 구조는 훨씬 더 전도성이 되고 소수성이 됩니다. 재료는 이제 명확하게 rGO입니다.
600°C 이상: 구조적 치유
매우 높은 온도(일반적으로 연소를 방지하기 위해 아르곤 또는 질소와 같은 불활성 분위기에서 수행)에서는 탄소 격자 자체가 복구되기 시작할 수 있습니다.
이 "치유" 과정은 초기 산화 과정에서 생성된 구조적 결함을 제거하여 전기 및 열 전도성을 더욱 향상시킵니다. 온도가 높을수록 rGO는 원시 그래핀의 특성에 더 가까워집니다.
열 환원의 장단점 이해
열 환원은 효과적이지만 완벽한 과정은 아니며 중요한 장단점이 있습니다.
불완전한 환원
아무리 높은 온도에서도 모든 산소 작용기를 제거하는 것은 거의 불가능합니다. 최종 rGO에는 항상 일부 잔류 산소와 결함이 포함되어 있어 전도성이 완벽하고 원시적인 그래핀의 전도성과 일치하지 않습니다.
구조적 결함 생성
산소 그룹의 빠르고 때로는 폭발적인 이탈은 탄소 격자에 새로운 구멍, 공극 및 기타 결함을 생성할 수 있습니다. 이러한 결함은 전자의 산란 지점 역할을 하여 재료의 궁극적인 전기 성능을 제한합니다. 절연성 산소를 제거하는 것과 새로운 구조적 결함을 도입하는 것 사이에는 상충 관계가 있습니다.
분산성 손실
GO의 가장 유용한 특성 중 하나는 물에서 가공할 수 있다는 것입니다. 환원됨에 따라 친수성 작용기를 잃고 소수성이 됩니다. 이로 인해 결과 rGO는 물에 분산하기가 매우 어려워 잉크, 복합 재료 및 코팅에서의 사용이 복잡해집니다.
귀하의 응용 분야에 적합한 선택하기
온도를 사용하는 방법은 전적으로 최종 목표에 따라 달라집니다. 원하는 특성과 실제적인 장단점의 균형을 맞춰야 합니다.
- 최대 전기 전도성이 주요 목표인 경우: 최대량의 산소를 제거하고 구조적 결함을 치유하려면 높은 환원 온도(600°C 이상, 이상적으로는 1000°C 이상)를 불활성 분위기에서 사용해야 합니다.
- 복합 재료 또는 잉크에서의 가공성이 주요 목표인 경우: 더 온화한 열처리(예: 180-250°C)가 종종 가장 좋습니다. 이는 상당한 전도성 향상을 제공하면서 특정 용매에 분산을 돕는 충분한 기능을 유지합니다.
- 다공성 구조 또는 폼을 만드는 것이 주요 목표인 경우: 가스가 발생하면서 급격한 팽창과 박리를 유발하는 빠르고 고온의 "열 충격"은 고도로 다공성이고 밀도가 낮은 rGO 에어로젤을 생성할 수 있습니다.
- 장치 안정성이 주요 목표인 경우: GO 또는 rGO 구성 요소를 의도된 작동 온도보다 높은 온도에서 어닐링해야 합니다. 이는 사용 중 의도하지 않은 열 환원으로 인해 특성이 변하지 않도록 보장합니다.
이러한 온도 의존적 변환을 이해함으로써 산화 그래핀을 정밀하게 설계하여 특정 재료 및 장치 목표를 달성할 수 있습니다.

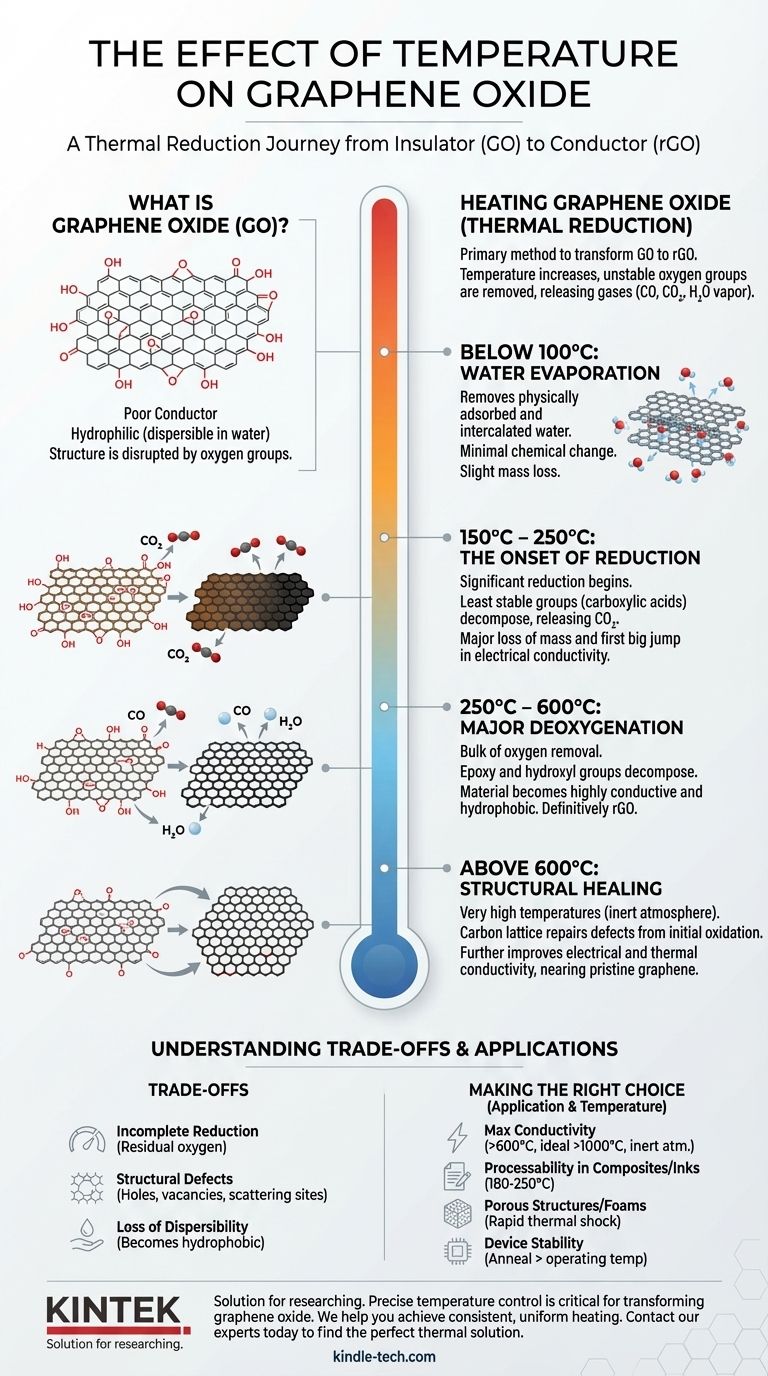

요약표:
| 온도 범위 | 주요 과정 | 주요 효과 |
|---|---|---|
| < 100°C | 수분 증발 | 흡착된 물 제거; 최소한의 화학적 변화. |
| 150°C – 250°C | 환원 시작 | CO₂ 방출; 첫 번째 주요 전도성 증가. |
| 250°C – 600°C | 주요 탈산소화 | CO/H₂O 방출; 대량 산소 제거; 높은 전도성. |
| > 600°C | 구조적 치유 | 결함 복구; 전도성이 원시 그래핀에 근접. |
산화 그래핀 열 환원 공정을 최적화할 준비가 되셨습니까?
정밀한 온도 제어는 산화 그래핀을 필요한 고성능 재료로 변환하는 데 중요합니다. KINTEK은 그래핀 연구 및 생산의 까다로운 요구 사항을 충족하도록 설계된 정밀 용광로 및 열처리 시스템을 포함한 고급 실험실 장비를 전문으로 합니다.
저희는 다음을 도와드립니다:
- 안정적인 GO-to-rGO 변환을 위한 일관되고 균일한 가열 달성.
- 최대 전도성 또는 가공성을 위한 특정 응용 분야에 적합한 장비 선택.
- 열 환원 실험의 안정성과 재현성 보장.
온도 변동성으로 인해 결과가 손상되지 않도록 하십시오. 오늘 저희 전문가에게 문의하십시오 귀하의 실험실에 완벽한 열 솔루션을 찾으십시오.
