본질적으로, 박막은 나노미터에서 수 마이크로미터 두께에 이르는 미세한 재료 층으로, 표면에 증착되어 그 특성을 근본적으로 변화시킵니다. 주요 효과는 기판 자체를 변경하지 않고도 벌크 재료에 새로운 기계적, 전기적, 광학적 또는 화학적 특성을 부여하는 것입니다. 이를 통해 고유하고 맞춤화된 기능을 갖춘 고성능 부품을 만들 수 있습니다.
박막의 결정적인 효과는 벌크 형태에서는 달성할 수 없는 특성을 가진 재료를 생성하는 것입니다. 이는 매우 작은 규모에서는 표면과 계면의 물리학이 재료 부피의 기존 물리학보다 우세하기 때문입니다.
핵심 원리: 박막이 다르게 작용하는 이유
박막의 효과를 이해하려면 먼저 박막이 벌크 재료와 근본적으로 다른 이유를 이해해야 합니다. 고유한 거동은 새로운 규칙이 적용되는 규모에서 물질을 조작함으로써 발생합니다.
표면 대 부피 비율의 지배
모든 벌크 재료에서 원자의 대다수는 다른 원자로 둘러싸여 있습니다. 박막에서는 상당한 비율의 원자가 표면에 있거나 기판과의 계면에 있습니다.
이러한 높은 표면 대 부피 비율은 벌크 재료에서는 무시할 수 있는 표면 에너지와 계면 효과가 박막의 전반적인 특성을 결정하는 지배적인 힘이 됨을 의미합니다.
증착으로 인한 고유한 미세 구조
대부분의 박막은 물리적 기상 증착(PVD)과 같은 비평형 증착 공정을 사용하여 생성됩니다. 이 방법은 원자를 고에너지 상태로 "동결"시킵니다.
이는 저장된 응력, 더 작은 결정립 크기, 그리고 결정립 경계 및 전위와 같은 특징의 더 높은 밀도로 채워진 고유한 미세 구조를 만듭니다. 이러한 특징들은 벌크 재료에서는 종종 "결함"으로 간주되지만, 박막에서는 경도 및 강도와 같은 향상된 특성으로 이어지는 정확한 요소입니다.
야금학적 한계 탈출
전통적인 재료 생성은 어떤 원소를 어떤 비율로 혼합할 수 있는지를 규정하는 야금학 및 상도표의 규칙에 묶여 있습니다.
박막 증착은 비평형 공정이기 때문에 이러한 상도표에 의해 제약되지 않습니다. 이를 통해 엔지니어는 벌크 형태로는 존재할 수 없는 새로운 합금 및 복합 구조를 생성할 수 있으며, 재료 과학에 완전히 새로운 가능성을 열어줍니다.
주요 속성 수정
박막의 원리는 광범위한 실제 효과로 이어집니다. 이러한 수정은 박막이 현대 기술에 널리 사용되는 이유입니다.
향상된 기계적 특성
미세 구조를 제어함으로써 박막은 예외적으로 단단하고 내구성이 있게 만들 수 있습니다. 미세한 결정립 구조와 내부 응력은 재료의 변형을 방지하는 장벽 역할을 합니다.
그 결과 우수한 내마모성, 내식성 및 전반적인 내구성이 향상되어 공구에서 항공우주 부품에 이르기까지 모든 것에 대한 보호 코팅으로 이상적입니다.
변형된 전기 및 광학적 거동
박막은 반도체 산업의 기반입니다. 나노미터 정밀도로 다른 재료를 층으로 쌓아 전자의 흐름을 제어하여 트랜지스터와 메모리 장치를 만듭니다.
또한 빛을 조작합니다. 안경의 반사 방지 코팅, 거울의 반사층, 태양 전지의 빛 흡수층은 모두 필름의 두께와 굴절률에 의존하는 응용 분야입니다.
향상된 내화학성 및 내열성
밀도가 높고 비다공성인 박막은 재료와 환경 사이에 불침투성 차폐 역할을 할 수 있습니다.
이것이 제트 엔진 터빈의 열 차폐 코팅의 원리로, 이는 기본 금속을 극한의 열로부터 보호하며, 부식을 방지하는 부식 방지 코팅의 원리이기도 합니다.
상충 관계 이해
강력하지만 박막의 효과에는 복잡성과 잠재적인 단점이 없는 것은 아닙니다. 객관적인 이해를 위해서는 이러한 상충 관계를 인식해야 합니다.
전기 전도도 역설
반도체에 필수적이지만, 박막의 고유한 구조는 금속 박막의 전기 전도도를 벌크 재료에 비해 감소시키는 경우가 많습니다.
경도를 높이는 동일한 결정립 경계와 결함은 전자의 산란 지점 역할도 합니다. 이는 전하 운반자의 "평균 자유 경로"를 단축시켜 전기 저항을 증가시킵니다. 이는 높은 전도도를 요구하는 응용 분야에서 중요한 고려 사항입니다.
공정이 속성을 정의한다
박막의 특성은 고유한 것이 아니라 증착 공정의 직접적인 결과입니다. 압력, 온도 또는 증착 속도의 작은 변화는 박막의 응력, 밀도 및 미세 구조를 극적으로 변화시킬 수 있습니다.
이는 특정하고 반복 가능한 효과를 달성하려면 매우 정밀한 공정 제어가 필요함을 의미합니다. 한 시나리오에서 유익한 압축 응력이 다른 시나리오에서는 박막 박리를 유발하는 해로운 응력이 될 수 있습니다.
기판 접착이 중요하다
박막은 기판과의 접착력만큼만 효과적입니다. 접착 불량은 주요 실패 모드입니다.
기판 청결도, 표면 거칠기 및 중간 "접착층" 선택과 같은 요소는 박막 자체의 특성만큼이나 중요합니다. 강력한 결합 없이는 가장 진보된 박막도 쓸모가 없습니다.
목표에 맞는 올바른 선택하기
가장 "좋은" 박막 효과는 전적으로 응용 분야에 따라 다릅니다. 설계 선택은 주요 목표에 따라 안내되어야 합니다.
- 기계적 내구성에 중점을 둔 경우: 최대 경도와 내마모성을 위해 높은 내부 압축 응력과 조밀하고 미세한 결정립 미세 구조를 생성하는 증착 방법을 사용하십시오.
- 광학 또는 반도체 성능에 중점을 둔 경우: 빛이나 전하 운반자를 정밀하게 조작하기 위해 필름 두께, 순도 및 구성에 대한 극도의 제어를 우선시하십시오.
- 화학적 보호에 중점을 둔 경우: 부식성 물질이나 열이 기판에 도달하는 경로를 제거하는 조밀하고 비정질이거나 다층적인 필름을 설계하십시오.
궁극적으로 박막의 효과를 활용하는 것은 특정 결과를 달성하기 위해 원자 규모에서 물질을 제어하는 작업입니다.
요약표:
| 효과 범주 | 주요 속성 수정 | 일반적인 응용 분야 |
|---|---|---|
| 기계적 | 향상된 경도, 내마모성, 내식성 | 보호 코팅, 절삭 공구, 항공우주 부품 |
| 전기/광학 | 제어된 전도도, 빛 조작(반사 방지, 반사) | 반도체, 태양 전지, 안경 코팅 |
| 화학적/열적 | 향상된 화학적 불활성, 열 차폐 보호 | 제트 엔진 터빈, 부식 방지층 |
연구실 또는 생산 요구 사항에 박막의 힘을 활용할 준비가 되셨습니까?
KINTEK은 정밀한 박막 증착 및 분석을 위한 고품질 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다. 보호 코팅, 반도체 장치 또는 첨단 광학 부품을 개발하든 관계없이 당사의 솔루션은 연구에 필요한 정확성과 반복성을 보장합니다.
귀하의 재료 과학 목표 달성에 당사의 전문 지식이 어떻게 도움이 될 수 있는지 논의하려면 오늘 문의하십시오. 지금 연락하세요!

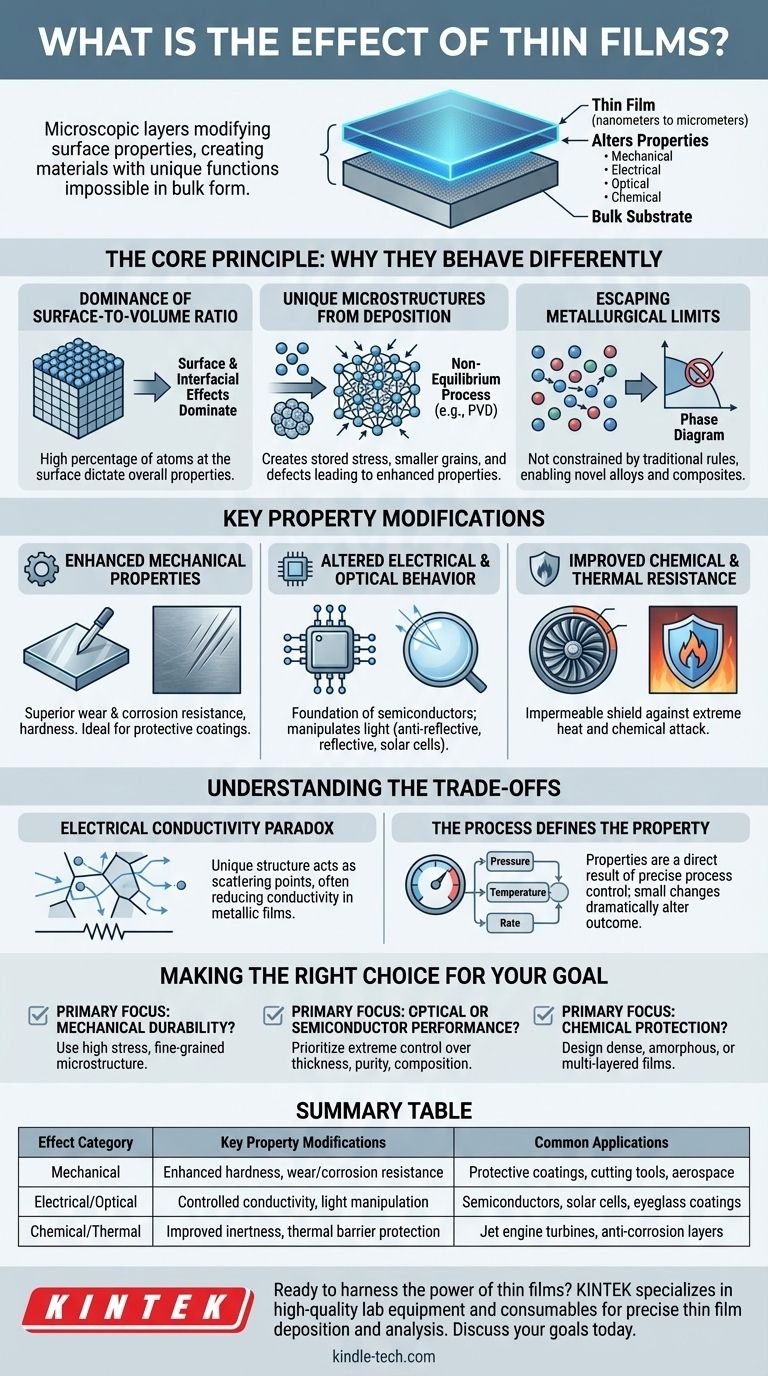

시각적 가이드
