지식 스퍼터링과 열 증착의 차이점은 무엇인가요?최적의 결과를 위한 PVD 기술 비교
작성자 아바타

기술팀 · Kintek Solution

업데이트됨 4 days ago

스퍼터링과 열 증착의 차이점은 무엇인가요?최적의 결과를 위한 PVD 기술 비교

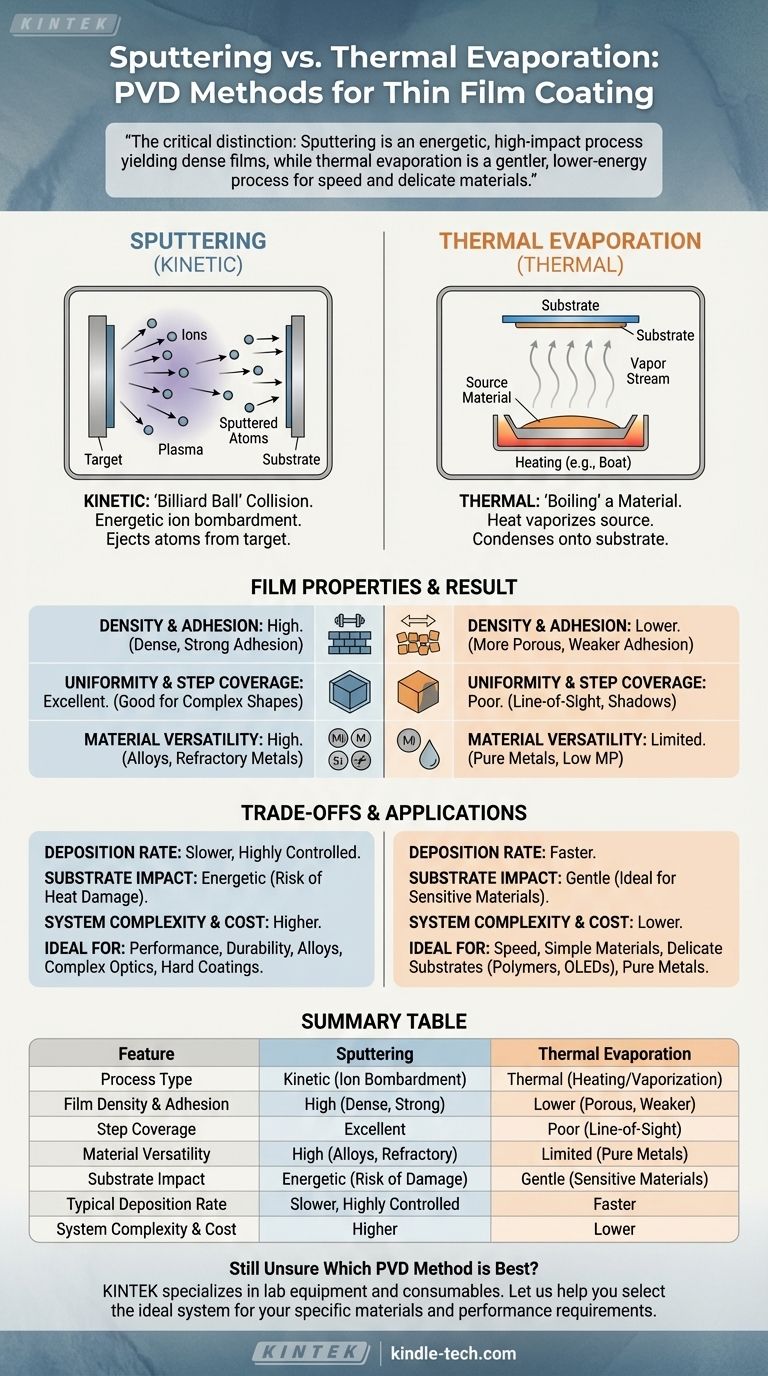

열 증착과 스퍼터링은 널리 사용되는 두 가지 물리적 기상 증착(PVD) 기술로, 각각 고유한 메커니즘과 장점, 한계가 있습니다.열 증착은 재료를 기화점까지 가열하여 강력한 증기 흐름을 생성함으로써 높은 증착 속도와 짧은 실행 시간을 가능하게 합니다.반면 스퍼터링은 대상 물질에 에너지 이온을 쏘아 단일 원자 또는 클러스터를 방출하여 증착 속도가 느리지만 균일성, 접착력 및 다양한 재료 호환성을 제공합니다.이러한 방법 중 선택은 원하는 증착 속도, 재료 유형, 기판 호환성 및 애플리케이션 요구 사항과 같은 요인에 따라 달라집니다.


핵심 사항을 설명합니다:

스퍼터링과 열 증착의 차이점은 무엇인가요?최적의 결과를 위한 PVD 기술 비교
  1. 증착 메커니즘:

    • 열 증발:이 공정은 원재료가 기화할 때까지 진공 상태에서 가열하는 과정입니다.그런 다음 증기가 기판에 응축되어 박막을 형성합니다.기화에 필요한 높은 온도로 인해 이 방법은 융점이 상대적으로 낮은 재료에 적합합니다.
    • 스퍼터링:스퍼터링에서는 진공 챔버에서 고에너지 이온(보통 아르곤)으로 표적 물질을 타격합니다.이 충돌은 타겟에서 원자 또는 클러스터를 떨어뜨려 기판 위에 증착합니다.이 공정은 열에 의존하지 않으므로 플라스틱 및 유기물과 같이 열에 민감한 기판을 포함한 광범위한 재료에 적합합니다.
  2. 증착 속도:

    • 열 증발:높은 증착률로 잘 알려진 열 증착은 빠른 코팅 공정이 필요한 응용 분야에 이상적입니다.강력한 증기 흐름이 빠른 필름 형성을 보장합니다.
    • 스퍼터링:일반적으로 스퍼터링은 단일 원자 또는 작은 클러스터의 방출로 인해 증착률이 낮습니다.그러나 이 느린 공정은 종종 균일성과 접착력이 더 우수한 필름을 만들어냅니다.
  3. 소재 호환성:

    • 열 증발:분해되지 않고 고온을 견딜 수 있는 재료로 제한됩니다.따라서 열에 민감한 기판이나 녹는점이 높은 재료에는 적합하지 않습니다.
    • 스퍼터링:금속, 합금, 세라믹, 심지어 플라스틱과 유리와 같은 열에 민감한 기판까지 다양한 소재를 증착할 수 있습니다.공정에서 고온이 발생하지 않아 적용 범위가 넓습니다.
  4. 필름 품질 및 접착력:

    • 열 증발:높은 증착 속도를 제공하지만, 스퍼터링으로 얻을 수 있는 균일성과 접착 품질이 부족할 수 있습니다.이는 정밀한 필름 특성이 필요한 애플리케이션에 제한이 될 수 있습니다.
    • 스퍼터링:균일성, 접착력, 밀도가 뛰어난 필름을 생산합니다.이 공정의 에너지적인 특성으로 인해 증착된 원자가 기판과 잘 결합하여 고성능 코팅에 적합합니다.
  5. 색상 및 미적 옵션:

    • 열 증발:일반적으로 알루미늄과 같은 원본 소재의 실제 색상으로 제한됩니다.다른 색상을 구현하려면 스프레이 페인팅과 같은 추가 단계가 필요한 경우가 많습니다.
    • 스퍼터링:증착 공정의 변조를 통해 색상의 다양성을 제공합니다.따라서 특정 미적 특성이 필요한 장식용 코팅 및 응용 분야에 선호되는 선택입니다.
  6. 공정 온도:

    • 열 증발:소스 재료를 기화시키기 위해 높은 온도가 필요하므로 온도에 민감한 기판에는 사용이 제한될 수 있습니다.
    • 스퍼터링:낮은 온도에서 작동하므로 플라스틱, 유기물, 유리와 같은 소재를 손상 없이 코팅하는 데 적합합니다.
  7. 적용 분야:

    • 열 증발:광학 코팅, 태양 전지 및 간단한 금속 필름 생산과 같이 높은 증착 속도가 중요한 응용 분야에서 일반적으로 사용됩니다.
    • 스퍼터링:반도체 제조, 장식용 코팅, 기능성 박막 등 접착력이 뛰어난 고품질의 균일한 필름이 필요한 분야에 선호됩니다.

이러한 주요 차이점을 이해함으로써 장비 및 소모품 구매자는 애플리케이션의 특정 요구 사항에 따라 정보에 입각한 결정을 내리고 최적의 성능과 비용 효율성을 보장할 수 있습니다.

요약 표:

측면 열 증발 스퍼터링
메커니즘 진공 상태에서 물질을 기화점까지 가열합니다. 대상 물질에 에너지가 있는 이온을 가해 원자 또는 클러스터를 방출합니다.
증착 속도 높은 증착률로 빠른 코팅 공정에 이상적입니다. 증착률은 낮지만 균일성과 접착력이 더 우수합니다.
재료 호환성 녹는점이 낮은 소재에 한정되며 열에 민감한 소재에는 적합하지 않습니다. 금속, 합금, 세라믹 및 열에 민감한 소재와 호환됩니다.
필름 품질 스퍼터링에 비해 균일성과 접착력이 부족할 수 있습니다. 균일성, 접착력 및 밀도가 뛰어난 필름을 생산합니다.
색상 옵션 소스 자료의 실제 색상으로 제한됩니다. 장식 및 미적 응용 분야에 더 다양한 색상을 제공합니다.
공정 온도 고온이 필요하므로 열에 민감한 인쇄물에는 사용이 제한됩니다. 플라스틱, 유기물, 유리에 적합한 저온에서 작동합니다.
응용 분야 광학 코팅, 태양 전지 및 단순 금속 필름. 반도체 제조, 장식용 코팅 및 기능성 박막.

애플리케이션에 적합한 PVD 기술을 선택하는 데 도움이 필요하신가요? 지금 바로 전문가에게 문의하세요. 전문가에게 문의하세요!
