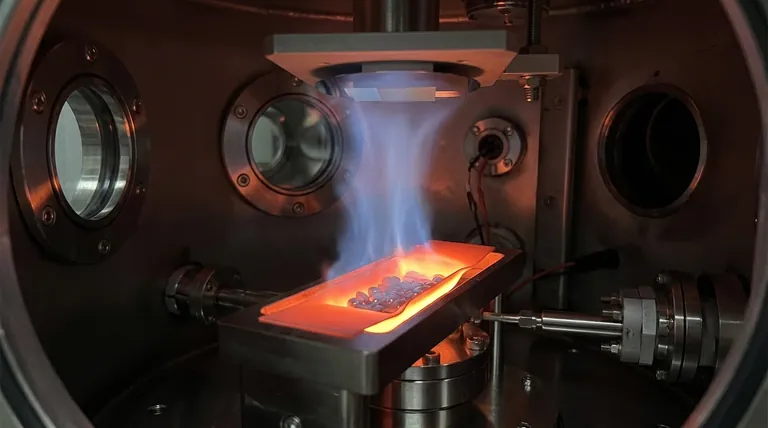

열 증착은 기판에 박막이나 코팅을 만드는 데 널리 사용되는 물리적 기상 증착(PVD) 기술입니다. 고진공 챔버에서 고체 물질을 기화될 때까지 가열하여 진공을 통과하여 기판에 증착되어 박막을 형성하는 증기 흐름을 생성합니다. 이 방법은 간단하고 효율적이며 OLED, 박막 트랜지스터 및 기타 코팅과 같은 애플리케이션에 적합합니다. 이 공정은 필요한 기화를 달성하기 위해 저항 가열 또는 전자빔 가열을 활용할 수 있습니다. 진공 환경은 다른 원자의 간섭을 최소화하여 증기가 기판에 균일하게 증착될 수 있도록 합니다.
핵심 사항 설명:
-
열 증발의 기본 원리:
- 열 증발은 고체 물질이 기화할 때까지 가열하여 증기 흐름을 생성하는 방식입니다.
- 이 증기 흐름은 고진공 챔버를 통과하여 기판에 증착되어 박막 또는 코팅을 형성합니다.
- 진공 환경은 증기가 다른 원자와 반응하거나 산란하는 것을 방지하여 깨끗하고 균일한 증착을 보장하기 때문에 매우 중요합니다.
-
난방 메커니즘:
- 저항 가열: 전류가 저항성 발열체(예: 텅스텐 보트 또는 바구니)를 통과하여 재료를 녹이고 증발시키는 일반적인 방법입니다.
- 전자빔 가열: 전자 빔이 재료를 향하여 국부적으로 가열하여 기화를 달성하는 대체 방법. 융점이 높은 재료에 특히 유용합니다.
-
프로세스 단계:
- 재료 가열: 고체 물질은 저항 또는 전자빔 가열을 사용하여 녹는점까지 가열됩니다.
- 기화: 물질이 증발하여 진공 챔버 내에서 증기 구름을 생성합니다.
- 증기 수송: 증기는 다른 원자의 간섭 없이 진공 챔버를 통해 이동합니다.
- 입금: 증기가 기판에 응축되어 얇은 필름 또는 코팅을 형성합니다.
-
열 증발의 장점:
- 단순성: 프로세스는 간단하고 쉽게 구현할 수 있습니다.
- 고순도: 진공 환경으로 오염을 최소화하여 고순도 필름을 제작할 수 있습니다.
- 다용도성: 금속, 반도체, 유기 화합물 등 다양한 재료에 적합합니다.
- 균일성: 증기 흐름이 기판에 균일하게 증착되어 필름 두께가 일정하게 유지됩니다.
-
애플리케이션:
- OLED(유기 발광 다이오드): 열 증발은 일반적으로 OLED 디스플레이의 유기층을 증착하는 데 사용됩니다.
- 박막 트랜지스터: 이 기술은 전자 장치용 박막 트랜지스터를 만드는 데 사용됩니다.
- 광학 코팅: 렌즈와 거울에 반사 방지 또는 반사 코팅을 입히는 데 사용됩니다.
- 금속화: 반도체 및 기타 전자 부품의 금속화에 적용됩니다.
-
장비 및 소모품에 대한 고려 사항:
- 진공 챔버: 적절한 증기 수송 및 증착을 보장하기 위해 고진공을 유지할 수 있어야 합니다.
- 발열체: 텅스텐 보트 또는 바스켓은 일반적으로 저항 가열에 사용되는 반면 전자빔 증발기는 특수 장비가 필요합니다.
- 기판 홀더: 적절하게 설계된 홀더는 균일한 증착을 보장하고 오염을 방지합니다.
- 재료 순도: 고품질 필름을 제작하려면 고순도 소스 재료가 필수적입니다.
-
도전 과제와 한계:
- 재료 호환성: 모든 재료가 열 증발에 적합한 것은 아니며, 특히 녹는점이 매우 높은 재료는 더욱 그렇습니다.
- 필름 두께 제어: 필름 두께를 정밀하게 제어하는 것은 특히 매우 얇은 필름의 경우 어려울 수 있습니다.
- 확장성: 소규모 적용에는 효과적이지만 대면적 코팅을 위해 공정을 확장하는 것은 복잡하고 비용이 많이 들 수 있습니다.
-
미래 트렌드:
- 고급 난방 기술: 레이저 보조 증발과 같은 보다 효율적이고 정밀한 가열 방법의 개발.
- 다른 디포지션 방법과 통합: 열 증착과 다른 PVD 기술을 결합하여 필름 특성을 향상시킵니다.
- 자동화 및 제어: 프로세스 재현성과 필름 품질을 개선하기 위해 자동화 시스템과 고급 제어 알고리즘의 사용 증가.
요약하면, 열 증착은 박막 증착을 위한 다목적의 효과적인 기술로 전자에서 광학에 이르기까지 다양한 분야에 적용됩니다. 특정 애플리케이션에 맞게 기술을 최적화하려면 프로세스, 장비 및 재료 고려 사항을 이해하는 것이 필수적입니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 기본 원칙 | 고체 물질을 가열하여 진공 상태에서 박막을 기화 및 증착합니다. |
| 난방 메커니즘 | 기화를 위한 저항 가열 또는 전자빔 가열. |
| 장점 | 단순성, 고순도, 다용도성, 균일한 증착. |
| 애플리케이션 | OLED, 박막 트랜지스터, 광학 코팅 및 금속화. |
| 도전 과제 | 소재 호환성, 필름 두께 제어 및 확장성. |
| 미래 트렌드 | 고급 가열 기술, 다른 PVD 방법과의 통합, 자동화. |
