단순하고 비용 효율적인 증착 기술이지만, 열 증착에는 고성능 애플리케이션에서 사용을 제한하는 상당한 단점이 있습니다. 주요 단점은 높은 수준의 불순물 유입, 낮은 밀도의 박막 생성, 특수 하드웨어 없이는 낮은 두께 균일성, 그리고 효과적으로 증착할 수 있는 재료의 제한된 선택입니다. 이러한 문제들은 증착 재료를 저항 가열하여 증발점으로 만드는 방식에 직접적으로 기인합니다.
열 증착의 핵심적인 상충 관계는 단순성, 저렴한 비용, 높은 증착 속도를 위해 박막의 순도와 구조적 무결성을 희생하는 것입니다. 특정 애플리케이션에서는 탁월하지만, 재료 품질이 중요한 고급 광학, 전자 또는 보호 코팅에는 본질적인 한계로 인해 부적합한 경우가 많습니다.
열 증착의 근본적인 한계
열 증착이 귀하의 프로젝트에 적합한지 이해하려면 먼저 단점의 기술적 이유를 파악해야 합니다. 이러한 한계는 장비 결함이 아니라 공정의 물리학에 내재된 것입니다.
높은 불순물 수준
저항 열 증착은 모든 물리 기상 증착(PVD) 방법 중에서 가장 순도가 낮은 박막을 생성하는 경우가 많습니다. 이는 가열 요소(필라멘트 또는 소스 재료를 담는 보트)가 극도로 높은 온도로 가열되어 불순물이 방출되거나 증발되는 재료와 반응하기 때문입니다.
이는 타겟 재료만 충돌시키는 스퍼터링이나, 소스 재료를 직접 가열하여 다른 뜨거운 부품과의 접촉을 최소화하는 E-빔 증착과 같은 기술과 뚜렷하게 대조됩니다.
낮은 밀도 및 다공성 박막
열 증착에서 가열된 소스에서 나오는 원자는 상대적으로 낮은 운동 에너지를 가집니다. 이들이 기판에 도달할 때, 조밀하고 단단하게 채워진 구조로 배열될 수 있는 이동성이 제한적입니다.
그 결과 종종 다공성이며 벌크 재료보다 밀도가 낮은 박막이 생성됩니다. 이온 보조 소스를 사용하여 증착 원자에 에너지를 추가함으로써 어느 정도 개선될 수 있지만, 이러한 박막은 스퍼터링과 같은 보다 에너지 집약적인 공정으로 달성되는 밀도와 품질에 도달하는 경우는 거의 없습니다.
내재된 균일성 문제
증발하는 소스는 전구와 유사하게 "점 광원"처럼 작용하여 증기를 플룸(plume) 형태로 방출합니다. 수정 조치 없이는 이는 소스 바로 위에서 가장 두껍고 기판 가장자리로 갈수록 점차 얇아지는 박막을 초래합니다.
우수한 박막 균일성을 달성하려면 증기 플룸을 통해 기판을 회전 및 공전시키는 복잡하고 종종 값비싼 유성 기판 홀더와 특정 영역을 증착으로부터 차폐하기 위한 정밀하게 모양이 잡힌 균일성 마스크가 필요합니다.
제한된 재료 호환성
이 공정은 본질적으로 온도에 의해 제한됩니다. 알루미늄, 금, 크롬 및 다양한 비금속과 같이 비교적 낮은 융점 및 끓는점을 가진 재료에만 적합합니다.
내화성 금속(텅스텐, 탄탈럼, 몰리브덴) 또는 특정 세라믹 화합물과 같이 증발시키기 위해 매우 높은 온도가 필요한 재료는 이 방법으로 증착할 수 없습니다. 재료가 증발하지 않거나 가열 필라멘트를 파괴할 정도의 온도가 필요합니다.
상충 관계 이해하기: 단순성 대 성능
단점에도 불구하고, 저항 열 증착은 그 한계가 많은 애플리케이션에서 허용 가능하며, 특히 상당한 이점과 균형을 이룰 때 널리 사용되는 기술로 남아 있습니다.
비용 및 단순성 이점
열 증착 시스템은 스퍼터링 또는 E-빔 시스템보다 기계적으로 단순하고 훨씬 저렴합니다. 이는 대학 실험실의 박막 연구 또는 궁극적인 박막 품질이 주요 동인이 아닌 비용에 민감한 산업 공정을 위한 이상적인 진입점이 됩니다.
속도 및 방향성 이점
많은 금속의 경우 열 증착은 스퍼터링보다 훨씬 높은 증착 속도를 제공합니다. 이 속도는 생산 환경에서 큰 이점입니다. 또한, "시선(line-of-sight)" 방향성 증착은 마이크로패브리케이션에서 일반적인 기술인 "리프트오프(lift-off)" 패터닝에 매우 효과적입니다.
박막 품질이 부차적인 고려 사항일 때
많은 애플리케이션에서 완벽하게 순수하고 밀도가 높은 박막을 요구하지 않습니다. 예를 들어, 전기 접촉을 위한 단순한 금속층 증착, 장식용 부품의 반사 코팅 생성, 또는 웨이퍼 본딩을 위한 인듐 범프 증착은 모두 열 증착의 훌륭한 사용 사례입니다.
E-빔 증착과의 차이점
저항 열 증착과 전자빔(E-beam) 증착을 구별하는 것이 중요합니다. 둘 다 "열" 공정이지만, E-빔은 집중된 전자 빔을 사용하여 도가니 내의 소스 재료를 직접 가열합니다. 이 기술은 재료 온도 제한을 극복하고 가열 요소로 인한 오염을 크게 줄여 더 높은 순도의 박막과 내화성 금속 및 유전체의 증착을 가능하게 합니다.
애플리케이션에 맞는 올바른 선택
올바른 증착 방법을 선택하려면 애플리케이션의 요구 사항과 공정의 기능을 일치시켜야 합니다.
- 비용 효율적인 프로토타이핑 또는 단순한 금속층이 주요 초점인 경우: 저렴한 비용, 단순성 및 높은 증착 속도로 인해 저항 열 증착은 탁월한 선택입니다.
- 정밀 광학 또는 전자를 위한 고순도, 고밀도 박막이 주요 초점인 경우: 내재된 불순물 및 밀도 문제는 열 증착에 부적합합니다. 대신 스퍼터링 또는 E-빔 증착을 고려해야 합니다.
- 고융점 재료 또는 유전체 화합물을 증착해야 하는 경우: 저항 열 증착은 부적합합니다. E-빔 증착 또는 스퍼터링 기술을 사용해야 합니다.
- 넓은 영역에 걸쳐 우수한 박막 균일성이 필요한 경우: 열 증착은 시스템에 유성 기판 회전 및 균일성 마스크가 장착된 경우에만 실행 가능한 옵션입니다.
궁극적으로 이러한 단점을 이해하면 열 증착의 강점을 활용하는 동시에 박막 품질이 절대적으로 중요한 애플리케이션에서는 사용을 피할 수 있습니다.
요약표:
| 단점 | 설명 | 영향 |
|---|---|---|
| 높은 불순물 수준 | 가열 요소의 방출로 인한 박막 오염. | 박막 순도 저하, 정밀 광학/전자 제품에 부적합. |
| 낮은 밀도, 다공성 박막 | 증착 원자의 낮은 운동 에너지로 인해 패킹 제한. | 박막 내구성 및 구조적 무결성 저하. |
| 낮은 두께 균일성 | 점 광원 방출로 인한 불균일한 증착 발생. | 수정을 위해 복잡한 유성 홀더 및 마스크 필요. |
| 제한된 재료 호환성 | 고융점 재료를 효과적으로 증발시킬 수 없음. | Al, Au와 같은 재료로 사용 제한; 내화성 금속에는 부적합. |
실험실의 특정 요구 사항에 맞는 올바른 증착 기술 선택에 어려움을 겪고 계십니까?
KINTEK은 실험실 장비 및 소모품을 전문으로 하며, 비용 효율적인 프로토타이핑용 열 증착 시스템이든 고급 애플리케이션을 위한 고성능 스퍼터링 또는 E-빔 시스템이든 완벽한 PVD 솔루션을 선택하는 데 도움이 되는 전문적인 지침을 제공합니다. 저희 팀은 비용, 단순성 및 박막 품질의 균형을 맞춰 프로젝트 목표를 달성할 수 있도록 도울 수 있습니다.
귀하의 요구 사항에 대해 논의하고 KINTEK이 귀하의 실험실 역량과 효율성을 어떻게 향상시킬 수 있는지 알아보려면 지금 바로 [#ContactForm]을 통해 문의하십시오.

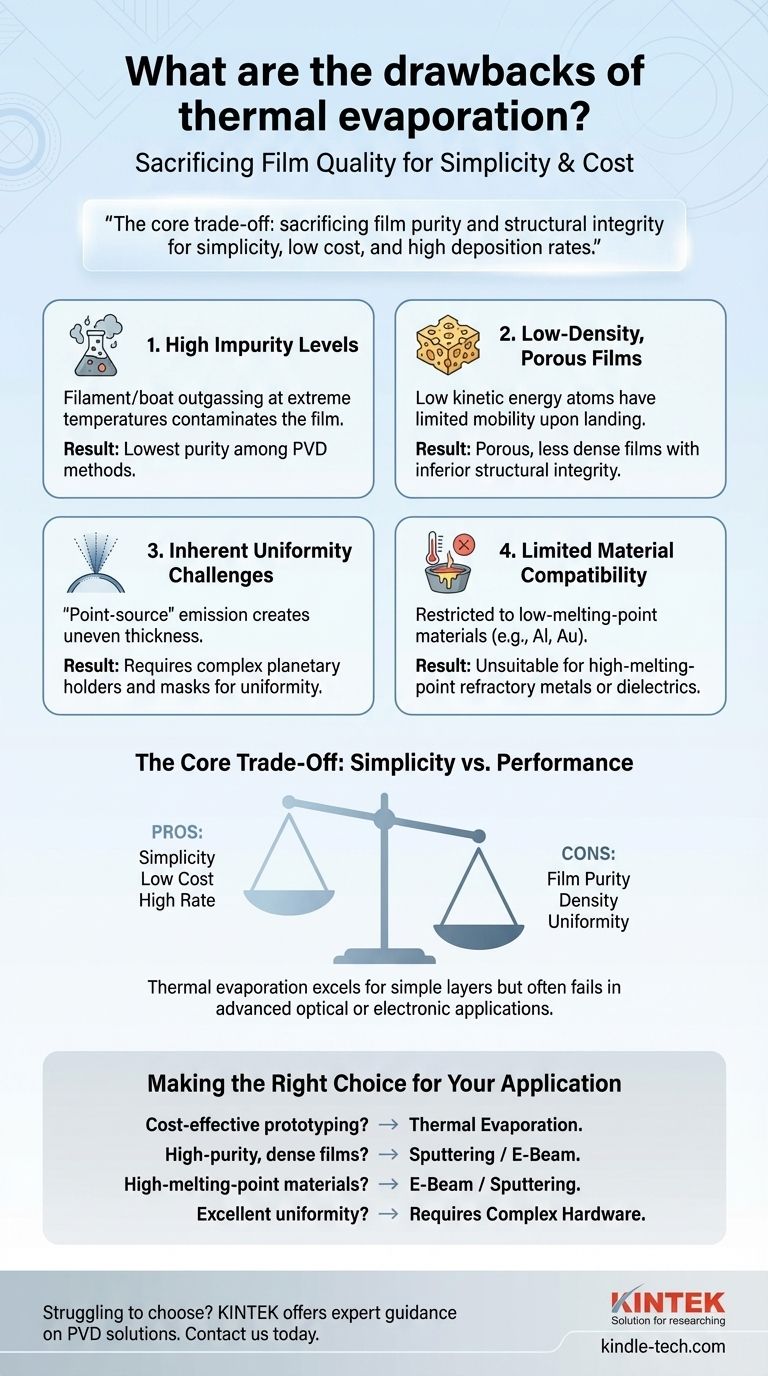

시각적 가이드
