열 증착은 고체 물질을 고진공 챔버에서 기화될 때까지 가열하여 증기 흐름을 만들어 기판 위에 증착하여 박막을 형성하는 널리 사용되는 박막 증착 기술입니다.이 방법은 물리적 기상 증착(PVD)의 한 형태이며 OLED 및 박막 트랜지스터 제작과 같은 애플리케이션에 특히 유용합니다.이 공정은 일반적으로 전기 저항 히터 또는 전자 빔의 열 에너지를 사용하여 대상 물질을 기화시킵니다.고진공 환경은 기화된 재료가 산란이나 반응 없이 이동하도록 보장하여 정밀하고 균일한 필름 증착을 가능하게 합니다.
핵심 포인트 설명:
-

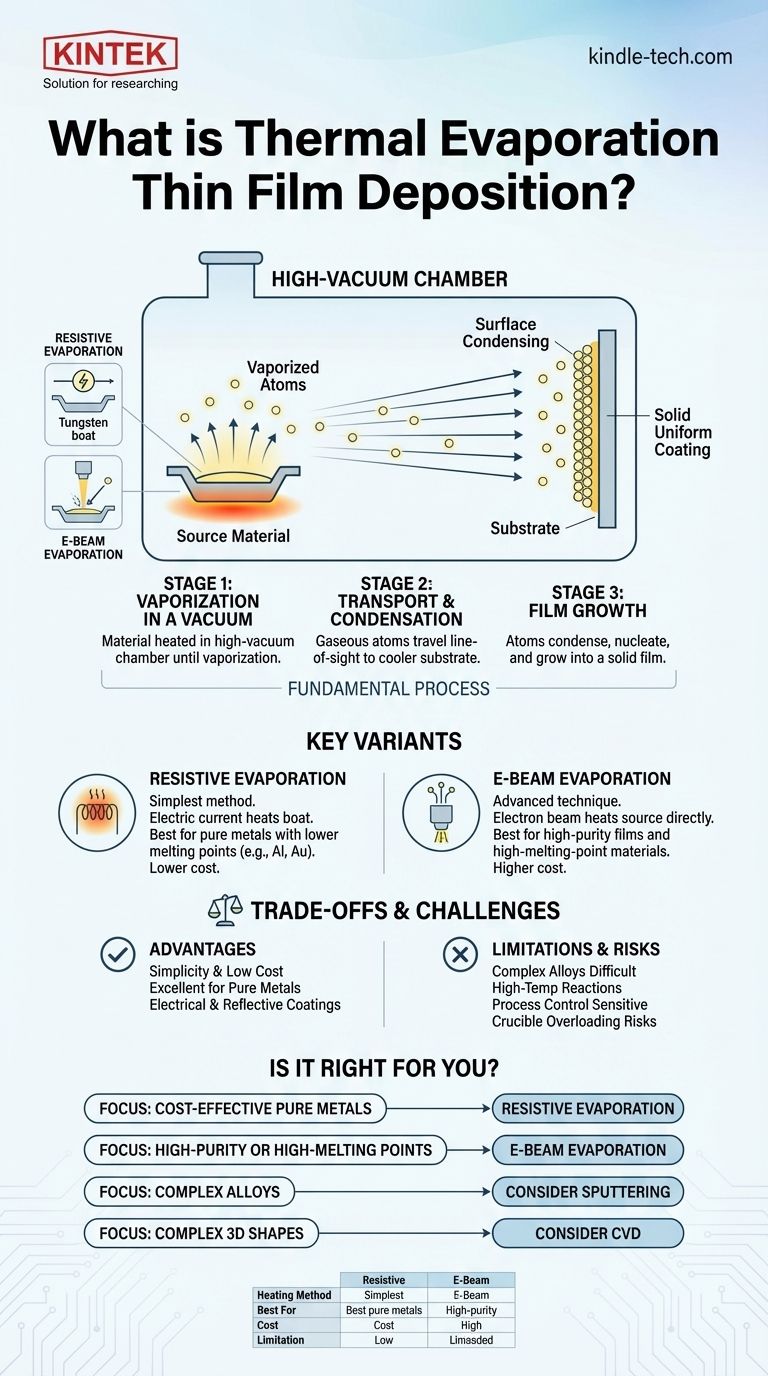

열 증발의 기본 원리:
- 열 증착은 고체 물질을 고진공 챔버에서 증발점까지 가열하여 증착하는 물리적 기상 증착(PVD) 기술입니다.
- 증발된 물질은 진공을 통해 이동하는 증기 흐름을 형성하여 기판에 증착되어 박막을 형성합니다.
-
열 증착 시스템의 구성 요소:
- 진공 챔버:기화된 물질이 흩어지거나 다른 원자와 반응하는 것을 방지하려면 고진공 환경이 필수적입니다.
- 열원:일반적으로 전기 저항 히터 또는 전자 빔을 사용하여 대상 물질을 기화시키는 데 필요한 열 에너지를 공급합니다.
- 기판:박막이 증착되는 재료입니다.기판은 증기 흐름을 향하여 진공 챔버에 배치됩니다.
-
공정 단계:
- 난방:대상 물질을 증발하기 시작하는 온도까지 가열합니다.이는 텅스텐 필라멘트, 전기 저항 히터 또는 전자 빔을 사용하여 달성할 수 있습니다.
- 기화:물질이 증발하여 진공 챔버 내에 증기 구름을 생성합니다.
- 운송:기화된 재료는 흩어지지 않고 진공을 통과하여 기판으로 직접 이동합니다.
- 증착:증기가 기판에 응축되어 얇은 막을 형성합니다.
-
열 증발의 장점:
- 단순성:공정이 간단하고 제어가 쉬워 다양한 재료에 적합합니다.
- 고순도:고진공 환경으로 오염을 최소화하여 고순도 필름을 제작할 수 있습니다.
- 균일성:이 공정을 통해 OLED 및 박막 트랜지스터와 같은 애플리케이션에 필수적인 균일한 박막을 증착할 수 있습니다.
- 다목적성:열 증발은 금속, 반도체, 절연체 등 다양한 재료에 사용할 수 있습니다.
-
응용 분야:
- OLED:열 증발은 일반적으로 OLED 디스플레이의 유기층을 증착하는 데 사용됩니다.
- 박막 트랜지스터:이 기술은 전자 장치의 트랜지스터에 필요한 박막을 만드는 데 사용됩니다.
- 광학 코팅:열 증발은 렌즈와 거울에 반사 방지 및 기타 광학 코팅을 증착하는 데 사용됩니다.
- 금속화:이 공정은 반도체 장치 및 기타 응용 분야에서 금속 층을 증착하는 데 사용됩니다.
-
열 증발의 유형:
- 저항 가열:텅스텐 필라멘트와 같은 저항성 발열체를 사용하여 대상 재료를 가열합니다.이 방법은 융점이 상대적으로 낮은 재료에 적합합니다.
- 전자빔 증발:집중된 전자 빔을 사용하여 대상 물질을 가열하고 기화시킵니다.이 방법은 융점이 높은 재료에 적합하며 증착 공정을 정밀하게 제어할 수 있습니다.
-
도전 과제와 한계:
- 재료 제한:일부 재료는 고온으로 가열하면 분해되거나 반응하여 열 증발에 사용이 제한될 수 있습니다.
- 두께 제어:필름 두께를 정밀하게 제어하는 것은 특히 매우 얇은 필름의 경우 어려울 수 있습니다.
- 기판 가열:증착 과정에서 기판이 가열될 수 있으며, 이는 증착된 필름의 특성에 영향을 미칠 수 있습니다.
-
다른 증착 기법과의 비교:
- 스퍼터링:열 증착과 달리 스퍼터링은 대상 물질에 이온을 쏘아 원자를 방출한 다음 기판에 증착하는 방식입니다.스퍼터링은 더 나은 접착력을 얻을 수 있고 더 넓은 범위의 재료에 적합하지만 일반적으로 더 복잡하고 비용이 많이 듭니다.
- 화학 기상 증착(CVD):CVD는 화학 반응을 통해 박막을 증착하는 방식입니다.CVD는 고품질의 필름을 생산할 수 있지만 열 증착에 비해 더 높은 온도와 복잡한 장비가 필요한 경우가 많습니다.
요약하면, 열 증착은 박막 증착에 다용도로 널리 사용되는 기술로 단순성, 고순도, 균일성을 제공합니다.특히 OLED, 박막 트랜지스터, 광학 코팅과 같은 응용 분야에서 유용합니다.그러나 특히 고온에서 분해되거나 정밀한 두께 제어가 필요한 재료에는 한계가 있습니다.이러한 요소를 이해하는 것은 주어진 용도에 적합한 증착 기술을 선택하는 데 매우 중요합니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 기본 원리 | 진공 상태에서 고체 물질을 가열하여 기화시켜 기판 위에 증착합니다. |
| 구성 요소 | 진공 챔버, 열원(저항성 또는 전자빔), 기판. |
| 공정 단계 | 가열 → 기화 → 운송 → 증착. |
| 장점 | 단순성, 고순도, 균일성, 다용도성. |
| 응용 분야 | OLED, 박막 트랜지스터, 광학 코팅, 금속화. |
| 유형 | 저항 가열, 전자빔 증발. |
| 도전 과제 | 재료 제한, 두께 제어, 기판 가열. |
| 다른 방법과의 비교 | 스퍼터링 및 CVD보다 간단하지만 재료 호환성에 의해 제한됩니다. |
