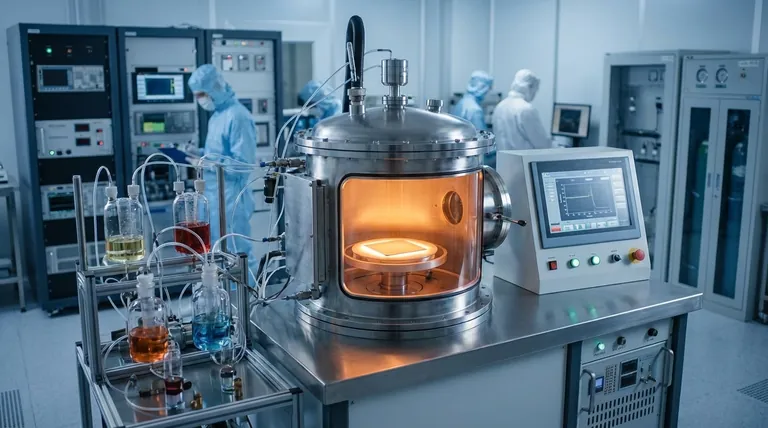

본질적으로 금속유기화학기상증착(MOCVD)은 고순도 결정질 박막을 성장시키는 데 사용되는 매우 정밀한 제조 공정입니다. 이는 화학 기상 증착(CVD)의 한 종류로, 화학적 전구체로 금속유기 화합물을 사용한다는 점에서 구별됩니다. 이 전구체들은 증기 형태로 반응 챔버로 공급되어 원자 수준의 제어로 재료를 증착시키므로 첨단 반도체 생산에 필수적입니다.
MOCVD는 단순한 코팅 기술이 아니라, 재료를 처음부터 구축하는 방법입니다. 특정 금속 함유 가스의 흐름을 가열된 표면 위로 신중하게 제어함으로써, LED, 레이저 및 5G 부품과 같은 고성능 전자기기의 기반을 형성하는 완벽한 결정층을 만드는 것이 가능해집니다.
화학 기상 증착(CVD)의 작동 원리
MOCVD를 이해하려면 먼저 그 기반이 되는 화학 기상 증착(CVD)의 기본 공정을 이해해야 합니다. CVD는 기체 상태의 물질로부터 고체 재료를 증착시키는 방법입니다.
기본 설정
공정은 코팅할 재료인 기판을 반응 챔버 안에 놓는 것부터 시작됩니다. 이 챔버는 일반적으로 가열되고 제어된 진공 상태로 유지됩니다.
전구체 도입
전구체라고 불리는 하나 이상의 휘발성 화합물이 기체 상태로 챔버에 도입됩니다. 이 전구체들은 원하는 박막을 형성하는 데 필요한 원소를 포함하고 있습니다.
증착 반응
전구체 가스가 뜨거운 기판 위로 흐르면 화학 반응이나 분해가 일어납니다. 이 반응으로 인해 원하는 고체 재료가 기판 표면에 "증착"되거나 결합됩니다.
박막 형성
이 증착은 기판의 노출된 전체 표면에 걸쳐 일어나면서 점차 균일한 고체 박막을 형성합니다. 반응으로 인한 휘발성 부산물은 지속적인 가스 흐름에 의해 챔버 밖으로 배출됩니다. 이 일반적인 공정은 절삭 공구의 내마모성 코팅부터 태양 전지의 광전지층에 이르기까지 모든 것을 만드는 데 사용됩니다.
MOCVD의 차별점: 전구체의 결정적인 역할
일반적인 메커니즘은 CVD와 유사하지만, MOCVD의 강력함은 전구체 선택에 있습니다. 이것이 MOCVD를 차별화하고 현대 전자제품에 필수적인 요소로 만드는 이유입니다.
금속유기 전구체란 무엇인가요?
MOCVD는 금속유기 전구체를 사용합니다. 이는 중심 금속 원자(갈륨, 알루미늄 또는 인듐 등)가 유기 분자와 화학적으로 결합된 복잡한 분자입니다.
예를 들어, 트라이메틸갈륨(TMGa)은 질화갈륨(GaN) 박막을 만드는 데 필요한 갈륨을 제공하는 일반적인 전구체입니다.
제어의 이점
금속유기 전구체는 액체 또는 고체이며 매우 휘발성이 높아 증기화되어 반응 챔버로 극도로 정밀하게 운반될 수 있습니다. 이를 통해 엔지니어는 성장하는 박막의 화학 조성을 원자 수준의 정확도로 제어할 수 있습니다.
서로 다른 전구체 가스를 정밀하게 혼합함으로써 복잡한 화합물 반도체와 합금을 만들 수 있습니다. 결정질 기판 위에 완벽한 단결정층을 성장시키는 이 과정을 에피택시(epitaxy)라고 합니다.
결과: 완벽한 결정 구조
금속유기 전구체의 높은 순도와 MOCVD 공정의 정밀한 제어 덕분에 거의 완벽한 결정 박막을 성장시킬 수 있습니다. 이러한 구조적 완벽성은 전자 및 광전자 장치의 성능에 절대적으로 중요하며, 사소한 결함이라도 기능 저하 또는 파괴를 초래할 수 있습니다.
절충 사항 이해하기
MOCVD는 강력한 기술이지만, 그 정밀성에는 이해해야 할 고유한 어려움과 한계가 따릅니다.
높은 비용과 복잡성
MOCVD 반응기는 정교하고 복잡한 시스템으로 상당한 자본 투자를 필요로 합니다. 고순도 가스, 진공 시스템, 정밀한 온도 및 압력 제어가 필요하므로 운영 비용도 높습니다.
전구체의 위험성
MOCVD에 사용되는 금속유기 전구체는 종종 매우 독성이 강하고 자연 발화성(pyrophoric)이 있어 공기 접촉 시 저절로 발화할 수 있습니다. 이로 인해 엄격한 안전 프로토콜, 특수 취급 장비 및 강력한 시설 설계가 필요하며, 이는 전반적인 복잡성과 비용을 증가시킵니다.
속도보다 정밀도
MOCVD는 고속 대량 증착이 아닌 탁월한 품질과 제어를 위해 설계되었습니다. 성장 속도는 다른 방법에 비해 상대적으로 느리므로 두꺼운 구조적 코팅을 증착하기보다는 장치의 얇고 중요한 활성층을 만드는 데 가장 적합합니다.
목표에 맞는 올바른 선택
MOCVD는 최고의 재료 순도와 구조적 완벽성이 요구되는 응용 분야를 위한 최고의 공정입니다.
- 고휘도 LED 및 레이저 다이오드 제조에 중점을 둔다면: MOCVD는 빛을 효율적으로 방출하는 복잡한 양자 우물 구조를 만드는 데 사용되는 업계 표준 기술입니다.
- 고출력 또는 고주파 전자 장치 개발에 중점을 둔다면: MOCVD는 기존 실리콘보다 훨씬 뛰어난 성능을 제공하는 질화갈륨(GaN) 및 탄화규소(SiC) 박막을 성장시키는 데 필수적입니다.
- 기초 재료 과학 연구에 중점을 둔다면: MOCVD는 특성을 정밀하게 제어하면서 새로운 결정질 박막과 나노 구조를 탐구하고 합성할 수 있는 비교할 수 없는 플랫폼을 제공합니다.
궁극적으로 MOCVD는 여러분이 보고 있는 화면부터 우리를 연결하는 네트워크에 이르기까지 현대 세계를 정의하는 많은 장치의 기반 기술입니다.
요약표:
| 측면 | MOCVD 특징 |
|---|---|
| 주요 용도 | 고순도 결정질 박막 성장 |
| 핵심 차별점 | 금속유기 전구체 사용 (예: 트라이메틸갈륨) |
| 주요 이점 | 완벽한 결정 구조를 위한 원자 수준의 제어 (에피택시) |
| 적합한 분야 | LED, 레이저 다이오드, 고출력/고주파 전자 장치 (GaN, SiC) |
| 주요 과제 | 높은 비용, 복잡성, 위험한 전구체 취급 |
