일반적인 실험실 조건에서, 표준 석영관이 장착된 튜브 퍼니스는 진공 또는 매우 낮은 정압 하에서 작동하도록 설계되었습니다. 이 압력은 0.2 bar를 초과해서는 안 되며, 이는 3 psi 또는 0.02 MPa와 같습니다. 이 엄격한 저압 한도를 초과하면 특히 고온에서 공정관의 구조적 파손 위험이 있습니다.
튜브 퍼니스는 기본적으로 고압 반응기가 아닌 제어 분위기 장치입니다. 작동 한계는 공정관의 재료 특성에 의해 결정되며, 이 관은 압력 차이와 열 충격 모두에 매우 민감합니다.
튜브 퍼니스가 엄격한 압력 한계를 갖는 이유
이러한 압력 제약의 "이유"를 이해하는 것은 안전과 실험 성공 모두에 중요합니다. 이러한 한계는 임의적인 것이 아닙니다. 이는 주로 시스템의 핵심인 석영관과 관련된 재료의 물리적 특성에 기반합니다.
석영관의 재료 과학
공정관은 가장 일반적으로 석영으로 만들어지며, 우수한 열 안정성과 화학적 저항성 때문에 선택됩니다. 그러나 이는 취성이 있는 세라믹 재료입니다.
극심한 열을 견딜 수 있지만, 내부와 외부 대기 사이의 상당한 압력 차이를 처리하도록 설계되지는 않았습니다. 0.2 bar 한도를 초과하면 관이 파손될 수 있습니다.
열 충격의 위험
급격한 온도 변화는 석영 재료 내부에 응력을 유발하며, 이는 열 충격(thermal shock)으로 알려진 현상입니다. 이는 관 파손의 주요 원인입니다.
뜨거운 퍼니스 관 내부로 차가운 공정 가스가 빠르게 유입되는 것이 열 충격의 일반적인 유발 요인입니다. 이 때문에 가스 흐름을 신중하게 제어해야 합니다.
온도와 압력의 상호 작용
모든 재료의 구조적 무결성은 고온에서 저하됩니다. 석영도 예외는 아닙니다.
이러한 이유로 진공 상태에서의 작동은 1000°C까지만 안전한 것으로 간주됩니다. 이 온도 이상에서는 재료가 연화되어 외부 대기압에 의해 주저앉기 쉬워집니다.
주요 작동 매개변수
안전하고 효과적인 사용을 보장하기 위해 정압, 진공, 가스 유량의 세 가지 뚜렷한 매개변수 내에서 작동해야 합니다.
정압 작동
특정 제어 분위기를 만들기 위해 약간의 정압(0.2 bar / 3 psi 미만)이 사용됩니다. 이는 일반적으로 불활성 또는 반응성 가스를 관을 통해 흐르게 하여 수행됩니다.
주요 목표는 주변 공기를 부드럽게 퍼징하고 공기가 다시 들어오는 것을 방지하여 실험 환경의 순도를 보장하는 것입니다.
진공 작동
진공을 적용하는 것은 가열하거나 특정 공정 가스를 도입하기 전에 대기 가스와 기타 휘발성 오염 물질을 제거하는 가장 효과적인 방법입니다.
이는 민감한 반응을 위한 깨끗한 시작점을 보장합니다. 그러나 이는 1000°C의 온도 한계를 엄격하게 준수하면서 수행되어야 합니다.
중요 가스 유량
열 충격의 위험한 영향을 방지하기 위해 관에 도입되는 모든 가스의 유량을 제한해야 합니다.
최대 유량 200 SCCM(분당 표준 입방 센티미터) 또는 200 ml/min을 권장합니다. 이 느리고 제어된 유입은 가스가 관의 가장 뜨거운 부분에 도달하기 전에 예열되도록 하여 석영에 가해지는 응력을 최소화합니다.
일반적인 함정과 안전 고려 사항
튜브 퍼니스 작동의 실수는 종종 핵심 설계 원리에 대한 오해에서 비롯됩니다. 이러한 함정을 피하는 것은 실험실 안전에 필수적입니다.
절대 압력 용기로 취급하지 마십시오
가장 중요한 안전 규칙은 표준 튜브 퍼니스를 고압 실험에 사용하려고 시도해서는 안 된다는 것입니다. 이는 이러한 목적으로 설계되거나 제작되지 않았으며, 그렇게 하면 폭발적인 파손의 상당한 위험이 발생합니다.
온도-진공 연결을 존중하십시오
퍼니스의 최대 온도에서 진공 상태로 작동할 수 있다고 가정하지 마십시오. 항상 목표 온도를 진공 조건에 대한 1000°C 안전 한도와 교차 확인하십시오.
안정적인 환경 유지
퍼니스 자체는 제어된 환경에서 작동해야 합니다. 최적의 성능과 장비 수명을 위해 주변 실내 온도는 40°C 미만, 상대 습도는 85% 미만이어야 합니다.
목표에 맞는 올바른 선택
실험 목표에 따라 퍼니스의 올바른 작동 매개변수가 결정됩니다.
- 불활성 또는 특정 가스 분위기 조성이 주요 목표인 경우: 느리고 지속적인 가스 흐름(< 200 SCCM)을 사용하여 약간의 정압(< 0.2 bar)을 유지하십시오.
- 반응 전 절대적인 순도를 보장하는 것이 주요 목표인 경우: 공정 온도가 1000°C 미만으로 유지되는 경우에 한해 진공을 걸어 모든 대기 오염 물질을 제거하는 것으로 시작하십시오.
- 화학 기상 증착(CVD) 또는 어닐링 공정이 주요 목표인 경우: 열 충격을 유발하지 않으면서 균일성을 달성하기 위해 낮은 가스 유량과 필요한 온도 프로파일 간의 균형을 신중하게 맞춰야 합니다.
이러한 압력 및 유량 경계를 준수하는 것은 안정적인 결과를 얻고 장비의 장기적인 무결성을 보장하는 기본입니다.

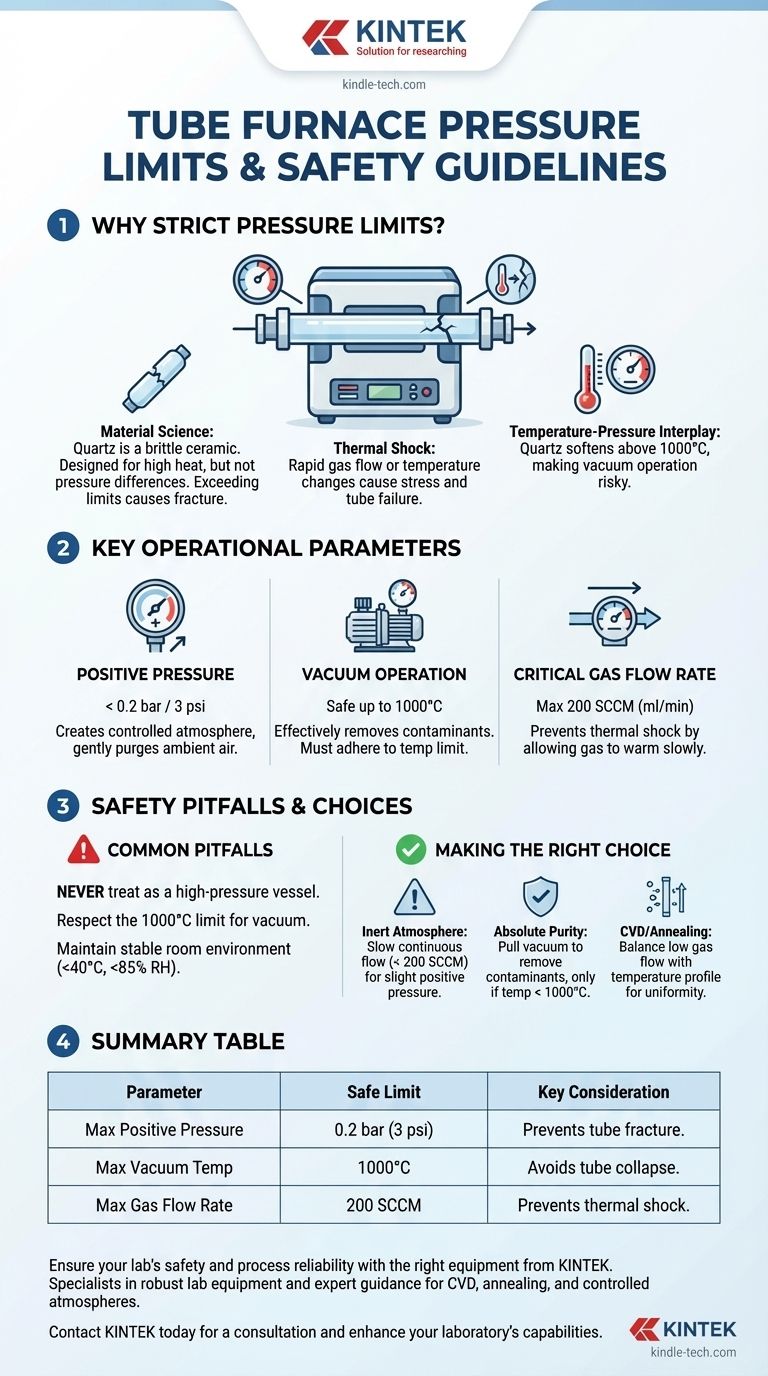

요약표:
| 매개변수 | 안전 한도 | 주요 고려 사항 |
|---|---|---|
| 최대 정압 | 0.2 bar (3 psi, 0.02 MPa) | 석영관 파손 방지. |
| 최대 진공 온도 | 1000°C | 고온에서의 관 붕괴 방지. |
| 최대 가스 유량 | 200 SCCM (200 ml/min) | 열 충격 방지. |
KINTEK의 올바른 장비로 실험실의 안전과 공정 신뢰성을 확보하십시오.
튜브 퍼니스를 엄격한 압력 한도 이상으로 작동하면 위험한 장비 고장 및 결과 손상의 위험이 있습니다. KINTEK은 CVD, 어닐링 또는 제어 분위기 조성을 위한 특정 열처리 요구 사항에 맞는 견고한 실험실 장비와 전문적인 지침을 제공하는 데 특화되어 있습니다.
정확하고 안전하며 반복 가능한 결과를 얻을 수 있도록 당사 전문가가 완벽한 퍼니스와 소모품을 선택하는 데 도움을 드리겠습니다.
지금 KINTEK에 문의하여 상담을 받고 실험실 역량을 향상시키십시오.
